正常工作条件

◆ 环境温度-5℃~40℃，24h内平均不超过35℃。
◆海拔高度：安装地点的海拔不超过2000m。
◆安装类别：Ⅱ、Ⅲ级。
◆污染等级：2级。
◆安装方式：采用TH35-7.5型钢安装轨安装。
◆安装条件：安装场所的外磁场任何方向均不应超过地磁场的5倍；剩余电流动作断路器应垂直安装，手柄向上为接通电源位置；安装处
    应无显著冲击和振动。
◆接线方式：用螺钉压紧接线。

主要参数及技术性能

◆ 额定电流(In):壳架等级电流32A为:6A,10A,16A, 20A, 25A, 32A；壳架等级电流63A为: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A；
◆ 额定剩余动作电流I  n: 0.03A, 0.05A, 0.1A, 0.3A；
◆ 按极数和电流回路分为：◇单极两线剩余电流动作断路器(1P+N)；◇两极剩余电流动作断路器(2P)；◇三极剩余电流动作断路器(3P)；
     ◇三极四线剩余电流动作断路器(3P+N)；◇四极剩余电流动作断路器(4P)；
◆ 按瞬时脱扣器特性分：C型(5~10)In，D型(10~16)In。
◆ 额定电压Un(V): 单极两线,两极为220V；三极, 三极四线, 四极为380V；
◆ 额定短路能力Icn(A): 壳架等级电流32A为:4000；壳架等级电流63A为:3000
◆ 额定剩余接通和分断能力I  m(A): 2000；
◆ 额定剩余不动作电流I  no: 0.5I  n；

 机械电气寿命：
◇电气寿命：2000次，COSφ=0.85～0.9；
◇机械寿命：2000次；
◇操作频率：In≤25A 240次/h；In＞25A 120次/h；
◆ 绝缘耐冲击电压性能
◇各极连接在一起与中性极之间能承受峰值为6000V的冲击电压；
◇各极与中性极连接在一起和金属支架之间能承受峰值为8000V的冲击电压。
◆ 剩余电流动作断路器在峰值电流为200A冲击电流，具有承受能力，并不引起误动作。
接线螺钉扭矩应不小于1.5N·m；

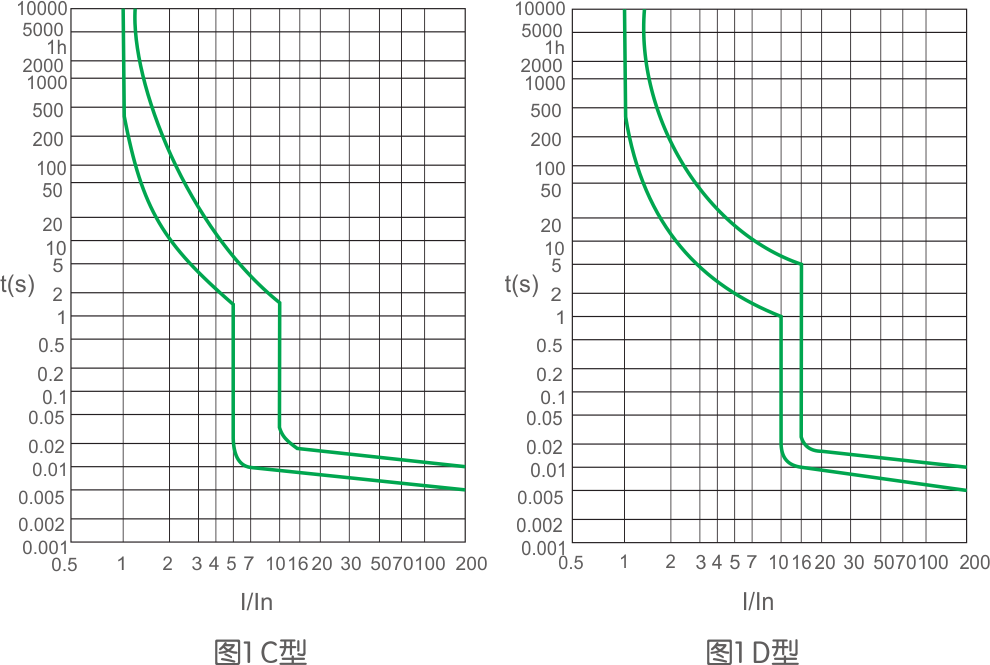

脱扣特性曲线图(见图1)。

额定电流（A）：10及以下~63

铜导线标称截面积(mm2)²：1.5~16

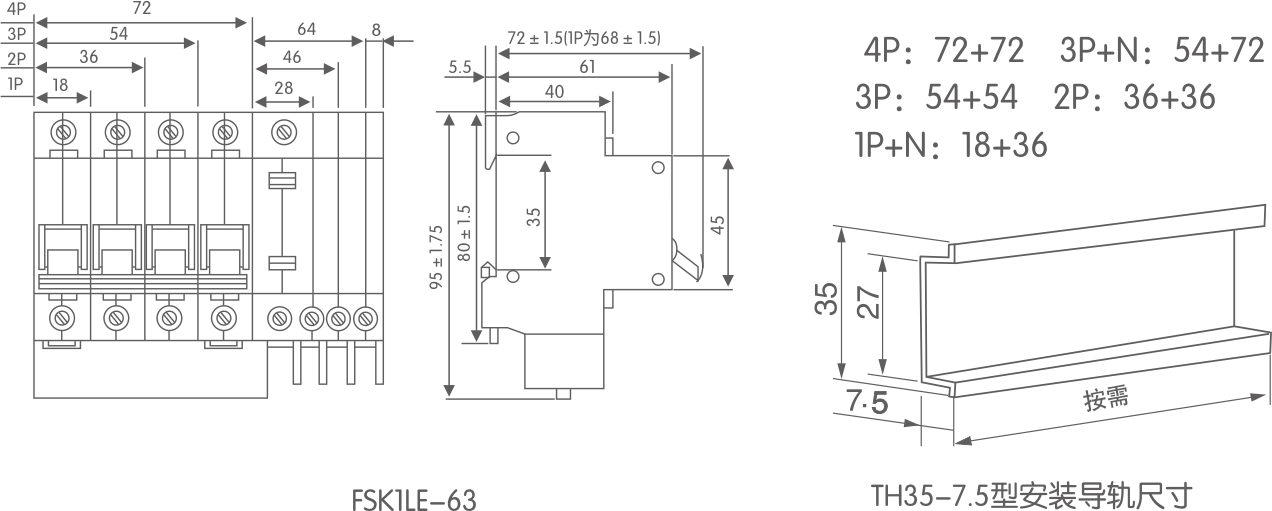

外形及安装尺寸

TH35-7.5型安装导轨尺寸

订货须知

订货时要标明下列各点：
◆产品型号和名称，如：壳架等级额定电流为63A，产品型号名称为FSK1LE-63剩余电流动作断路器；
◆额定电流，如50A；
◆瞬时脱扣器类型，如C型；
◆额定剩余动作电流，如0.03A；
◆订货数量，如50台；
◆订货举例：FSK1LE-63剩余电流动作断路器，C50，单极两线，0.03A，50台。
