正常工作条件

◆ 环境温度：-5℃~40℃，24h内平均不超过35℃。

◆ 安装方式：采用TH35-7.5型钢安装轨安装。            ◆ 安装类别：Ⅱ、Ⅲ级。

◆ 海拔高度：安装地点的海拔不超过2000m。            ◆ 污染等级：2级。

主要参数及技术性能

◆ 按额定电流分:6A, 10A, 16A, 20A, 25A, 32A,40A,50A,63A;
◆ 按极数为带一个保护极的二极断路器(1P+N);
◆ 瞬时脱扣器的型式为C型(5In~10In)。
◆ 剩余电流保护特性：
◇额定剩余动作电流I  n:0.03A;
◇额定剩余不动作电流I  no:0.015A;
◇额定剩余接通和分断能力I  m:500A;
◇剩余电流动作的分断时间(见表3)。
◆过电压保护：Uvo=275V±5V(需要时)
◆机械电气寿命：剩余电流动作断路器能承受4000次操作循环，其中电气寿命为2000次。
◆接线：剩余电流动作断路器使用时参照表4选取铜导线截面积。

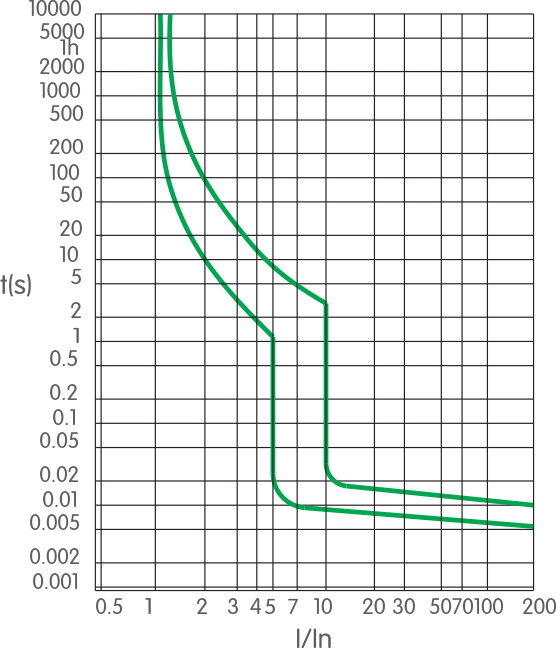

脱扣特性曲线图

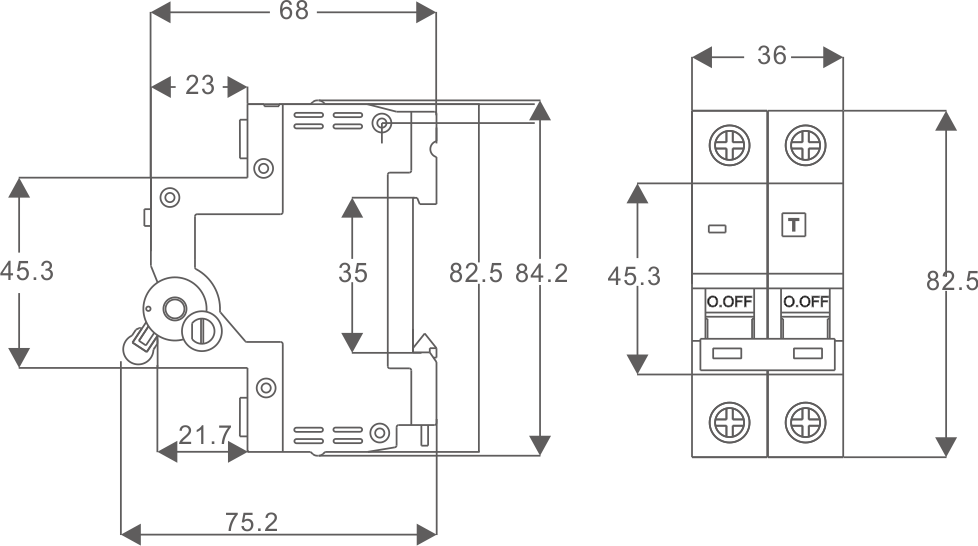

外形及安装尺寸

订货须知

订货时要标明下列各点：

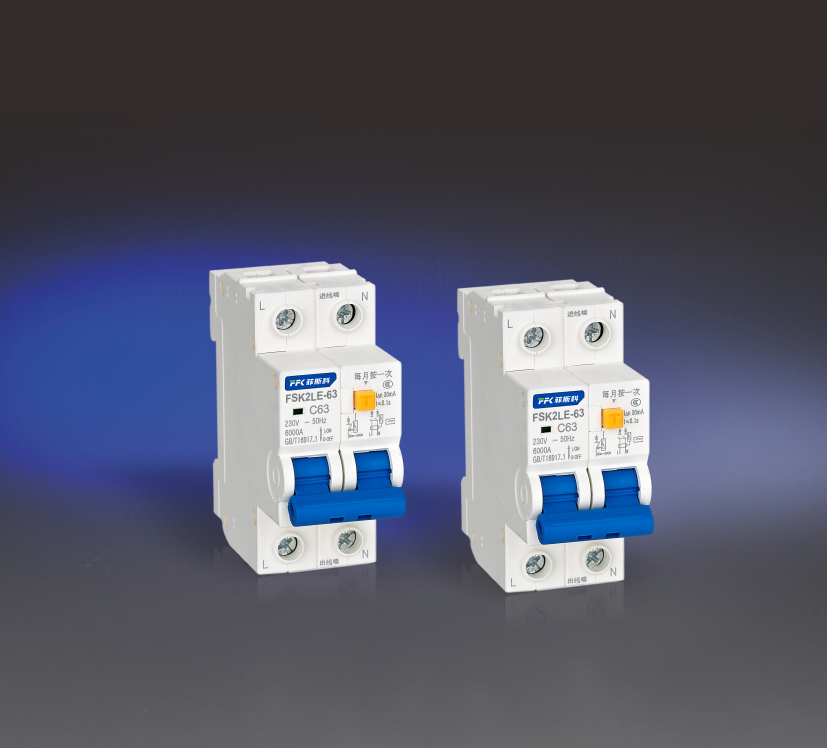

◆产品型号和名称，如FSK2LE-63剩余电流动作断路器；
◆瞬时脱扣器类型和额定电流，如C20(照明保护型额定电流20A)。
◆当需要过压保护时，必须注明。
◆订货数量，如500台；
订货举例：FSK2LE-63剩余电流动作断路器C20,500台。
