结构特征

开关采用全封闭式结构，以保证提高工作可靠性及性能的稳定；具有独特的滚动插入式触头系统。每相都有两组这种双断点的触头系统，两组触头系统或是串联，或是并联，就可满足电流大小不同的电路及不同工作类别的要求。触头系统使电流分别从几个滚柱通过，其结果使得每个滚柱所受到的电动反力大大减小。在运动过程中，滚柱与静触头的接触既有滚动又有滑动摩擦，这样能有效地避免发生熔焊。操作

机构有储能弹簧，因此动触头组的运动速度与操作力的大小与操作速度无关。操动器由装在面板上的手柄、与手柄啮合的驱动连轴节、延伸轴、轴边轴节及驱动轴组成。延伸轴及轴边轴节只在驱动轴不够长时才使用。开关在成套装置柜内安装的深度可以根据各电器元件成套组合安装的需要来考虑，有相当大的活动范围。

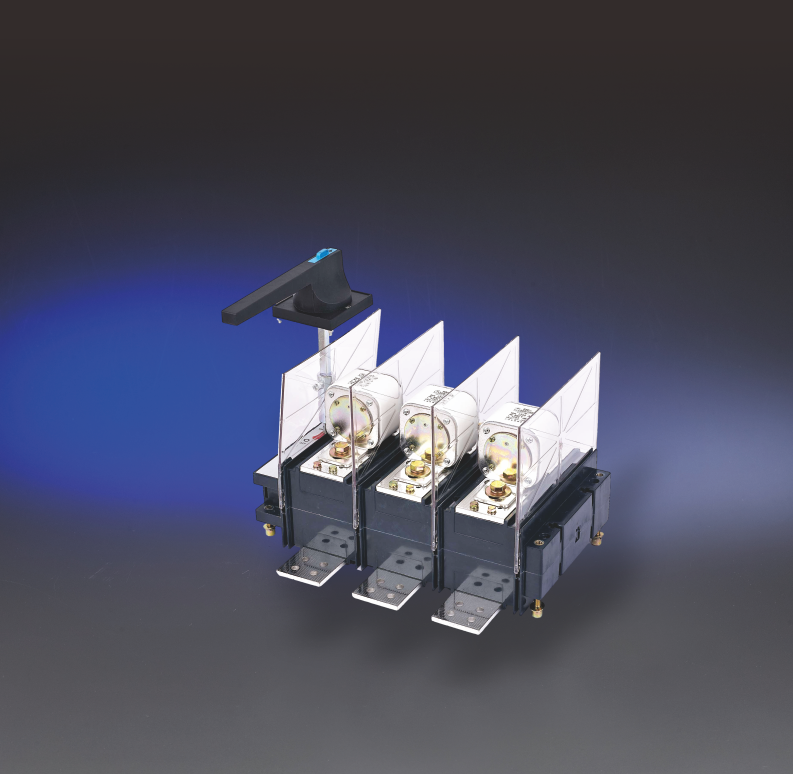

FSQSA(QSA)隔离开关熔断器组特性

规格(A)：63~1250

主极数：3、4、3+N

额定绝缘电压V：Ue=400时，Ui=660 Ue=660时，Ui=1000

额定工作电压V：AC380、660

约定发热电流A：63~1250

额定工作400V、AC-23B A/KW：63~1250

电流/功率660V、AC-23B A/kW：63~800

额定限制短路电流380V（KA）：50/100

额定限制短路电流660V （KA）：50

机械寿命（次）：500/3000/12000/15000

电寿命（次）：100/200/300/1000

熔断器额定电流(A) 400V/660V时：63/63、125/100、160/160、250/250、400/315、630/425、800/500、1000/630、1250/800

刀型触头熔管型号：RDT16-00（NT00）、RDT16-1（NT1）、RDT16-2（NT2)、RDT16-3(NT3)、RS0

操作力矩（Nm）：7.5/16/30/40

辅助触头380V、AC-11A：5

FSQSAA(QA)系列隔离开关主要技术参数

规格(A)：125~1000

主极数：3

额定绝缘电压V：Ue=380时，Ui=660。Ue=660时，Ui-1000

额定工作电压V：AC380、660

额定封闭发热电流(A)：125~1000

额定工作电流：380V AC-21B：125~1000

                          660V AV-22B：125~800

                          660V AV-21B：125~1000

额定限短路接通能力(KA)：17/50/67.2

额定短时耐受电流(KA)：10/15/32

机械寿命（次）：12000/15000/30000

电寿命（次）：100/150/300/1000

熔断器额定电流(A) 400V/660V时：63/63、125/100、160/160、250/250、400/315、630/425、800/500、1000/630、1250/800

刀型触头熔管型号：RDT16-00（NT00）、RDT16-1（NT1）、RDT16-2（NT2)、RDT16-3(NT3)、RS0

操作力矩（Nm）：7.5/16/30

辅助触头额定发热电流ITH380V/AC-11(A)：5

FSQSA P（QP）系列隔离开关主要技术参数

规格(A)：250~3150

主极数：3

额定绝缘电压V：Ue=380时，Ui=660。Ue=660时，Ui-1000

额定工作电压V：AC380、660

额定封闭发热电流(A)：250~3150

额定工作电流：380V AC-21B：250~3150

                          660V AV-22B：250~800

                          660V AV-21B：250~2500

额定短路按汪能力(峰值1(KA]：17/50/67.2/85/130

额定限制短路电流660VIKA)：10/15/32/50/80

机械寿命（次）：300/1000/12000/15000

电寿命（次）：100/150/300/1000

操作力矩（Nm）：7.5/16/30/70

辅助触头额定发热电流ITH380V/AC-11(A)：5

产品用途

QAS、QPS、QSS双投开关主要适用于工频额定电压690V及以下，额定电流125A～3150A的低压成套配电装置中，作为不频繁切换双电源
回路的接通和分断之用。

结构特征

QAS、QPS、QSS双投开关由规格型号相同的两台开关组装而成(如图)，其技术数据分别与QA、QP、QSA单投开关一样，符合IEC947-3、
GB14048.3。当一台开关接通(断开)时，另一台开关处于断开(接通)位置，也可以同时处于断开(接通)位置(外形及安装尺寸见图)。

订货须知

□ FSQSA系列隔离开关必须与熔断器配套使用，熔断器可由用户自备，但请选用较好的熔断器，以防温升偏高。
□ 我公司所提供的开关价格是不含熔断器的，若用户在订货时提出，我公司可配套提供熔断器，但一般不装在开关本体上。
□ 用户打开包装时，请查看以下配件：
   a）开关本体：1台   b）绝缘隔板：5块(HH15专用)       c）方轴、手柄：1套      d）合格证、说明书：1份
