符合标准

◆ 国际标准
IEC60947-1(1998)《低压开关设备和控制设备第一部分总则》
lEC60947- -3(1999)《低压开关设备和控制设备、开关、隔离器、隔离开关及熔断器组合电器》
◆ 国家标准
GB/T14048.1-2000《低压开关设备和控制设备总则》
GB/T14048.3- -2002《低压开关设备和控制设备、开关、隔离器、隔离开关及熔断器组合电器》

正常工作条件及安装条件

FSGL负荷-隔离开关在下列条件下能可靠工作:
◆ 海拔高度不超过2000米；
◆ 环境温度不高于40℃，不低于-5℃,相对湿度不大于95%；
◆ 无爆炸危险介质环境；
◆ 无雨雪侵袭环境；
注：若预期使用于周围空气温度高于+40℃或低于-5℃～-45℃的条件下，用户应向制造厂说明。

60~3150A电器性能与机械性能

约定发热电流Ith A：63~3150

额定绝缘电压Ui （V）：750/800/1000

介电强度 V：3000/3500

额定冲击耐受电压 Uimp (kV)：6/8/12

额定工作电压Ue(V)：Ac400、600

额定频率：50Hz

使用类别：AC-21、22、23

额定工作电流le(A)：AC440V——AC-21：63~3150

                                                     AC-22：63~3150

                                                     AC-23：50~2500

                                 AC660V——AC-21：63~3150

                                                     AC-22：63~1250

                                                     AC-23：40~500

额定接通能力(A)：10le

额定分断能力(A)：8le

额定短路接通能力lcm(kA)：1.7/12/17/30/40/70

1s短时耐受电流Icw(kA)：3/10/12/20/25/50

机械寿命(次)：1000/2000/3000/5000

电寿命(次)：300/600/1000

操作力矩(N.m)：3.5/6.5/10/15/27/60

重量kg(不含手柄)：3极——0.32~42

                                4极——0.34~49

63~3150A负荷隔离开关

◆ 负荷隔离开关从63 ~ 3150A分7个规格是模块化设计基础型，具有三极、四极(三极+可通断中性极)，主要用于电路的接通与分断或做电气
      隔离，1000A以上只做电气隔离。
◆ 正面设有标记窗口指示触头通断状态。
◆ 根据需要可提供后面观察窗口，直接观察触头通断状态，窗口样式，见160A ~1600A/H柜后操作负荷隔离开关。
◆ 可配装两组辅助触头。
◆ 可配制电缆绝缘罩。

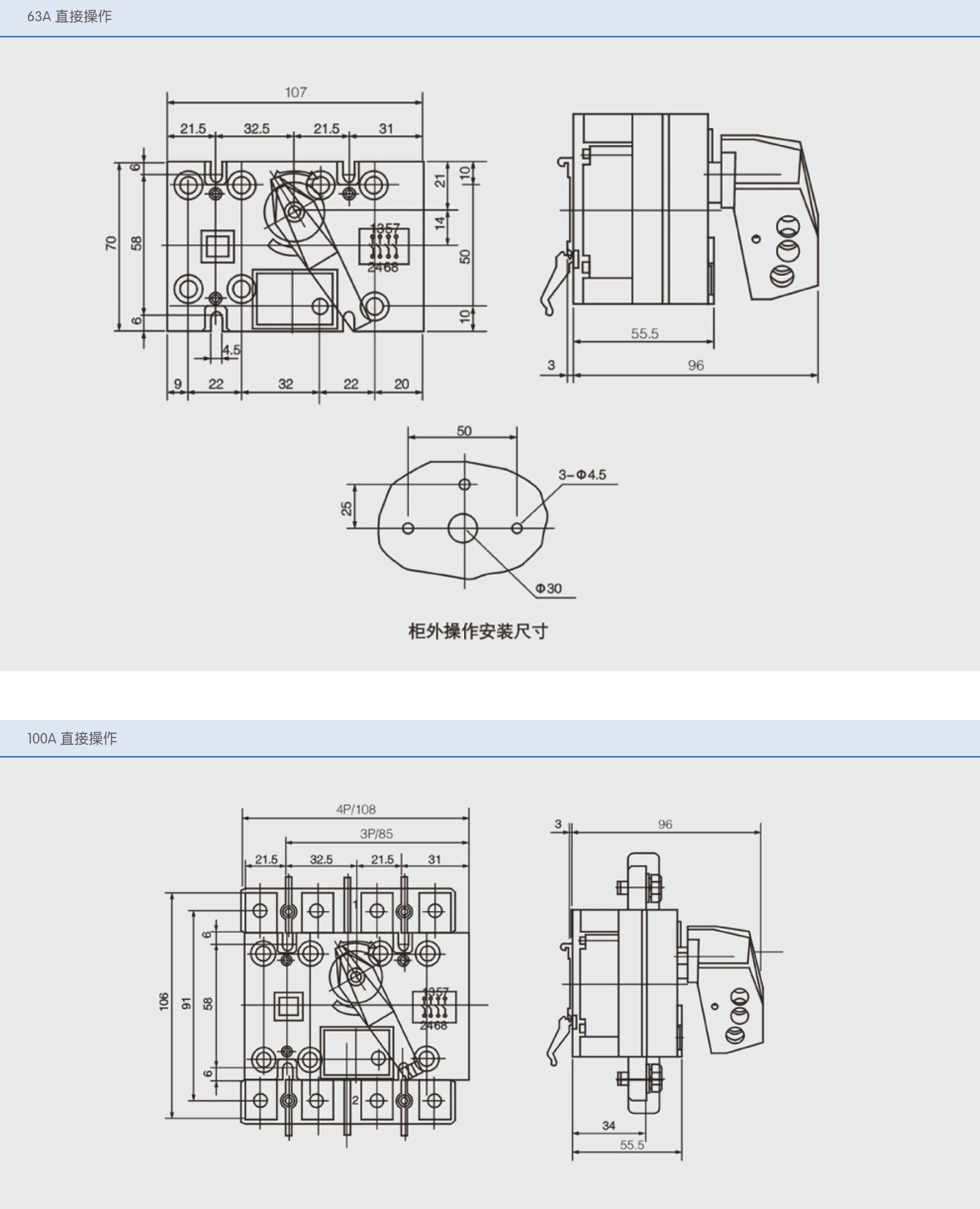

63~100A负荷隔离开关

◆63A~ 100A适用于电路的接通与分断或电气隔离。
◆63A~ 100A有三极、四极(三极+可通断中性极)。
◆可根据需要配装两组辅助触头。
◆可根据需要提供侧面柜内、柜外操作。

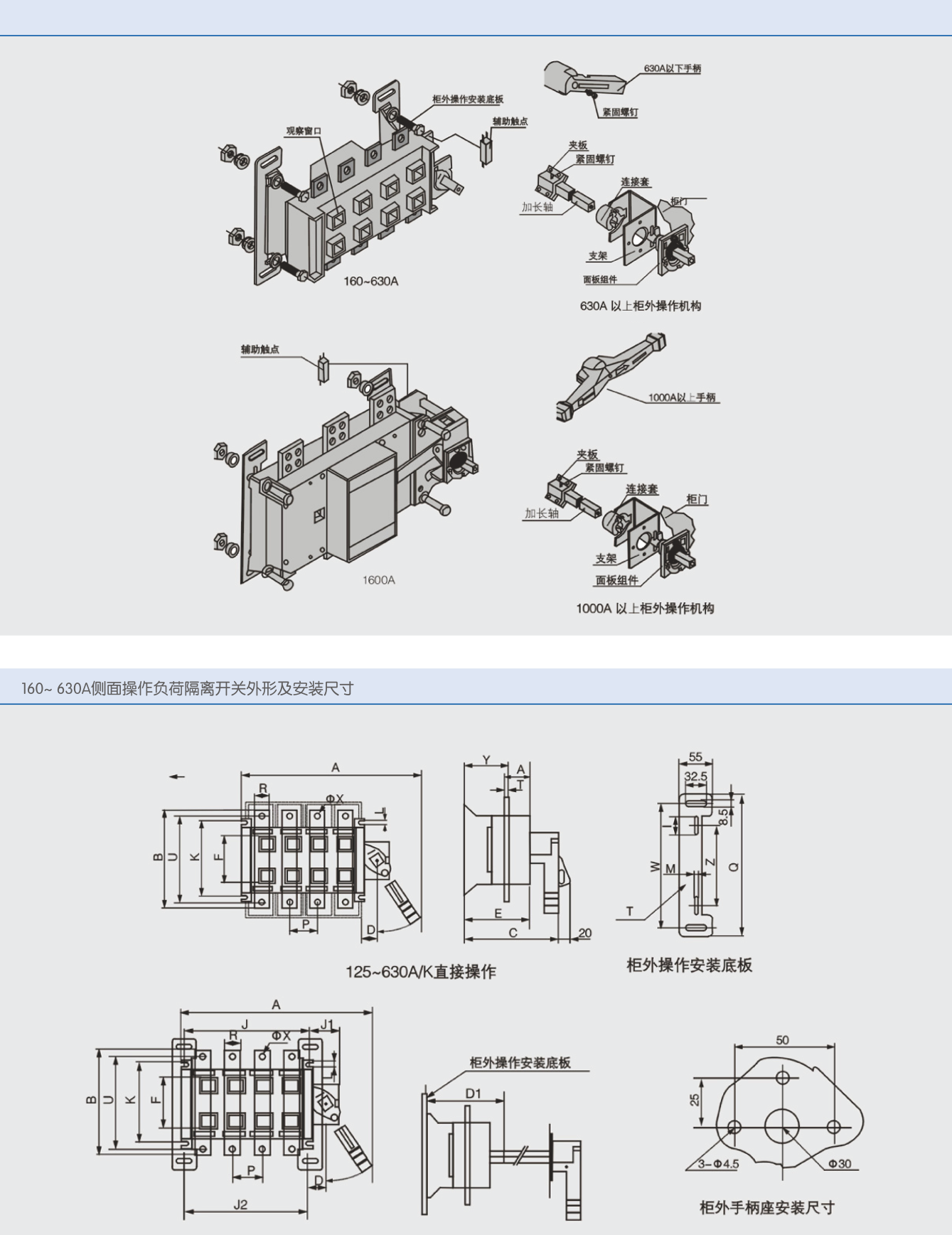

160~1600A侧面操作负荷隔离开关

◆ 160~ 1600A适用于电路的接通与分断或电气隔离，有三极、四极(三极+可通断中性极)， 1000A以上只适用于做电气隔离。
◆ 可根据需要提供有关观察窗口的产品，直接观察触头的通断状态。
◆ 操作方式:
     直接操作:手柄安装在开关右侧。
     柜外操作:手柄安装在配电柜柜门外。
◆ 根据需要可配装两组辅助触头。
◆ 加长轴用于柜外操作。
◆ 电气性能与机械性能和160~1600A电气性能与机械性能对应相同。
◆ 可配装电缆绝缘罩。

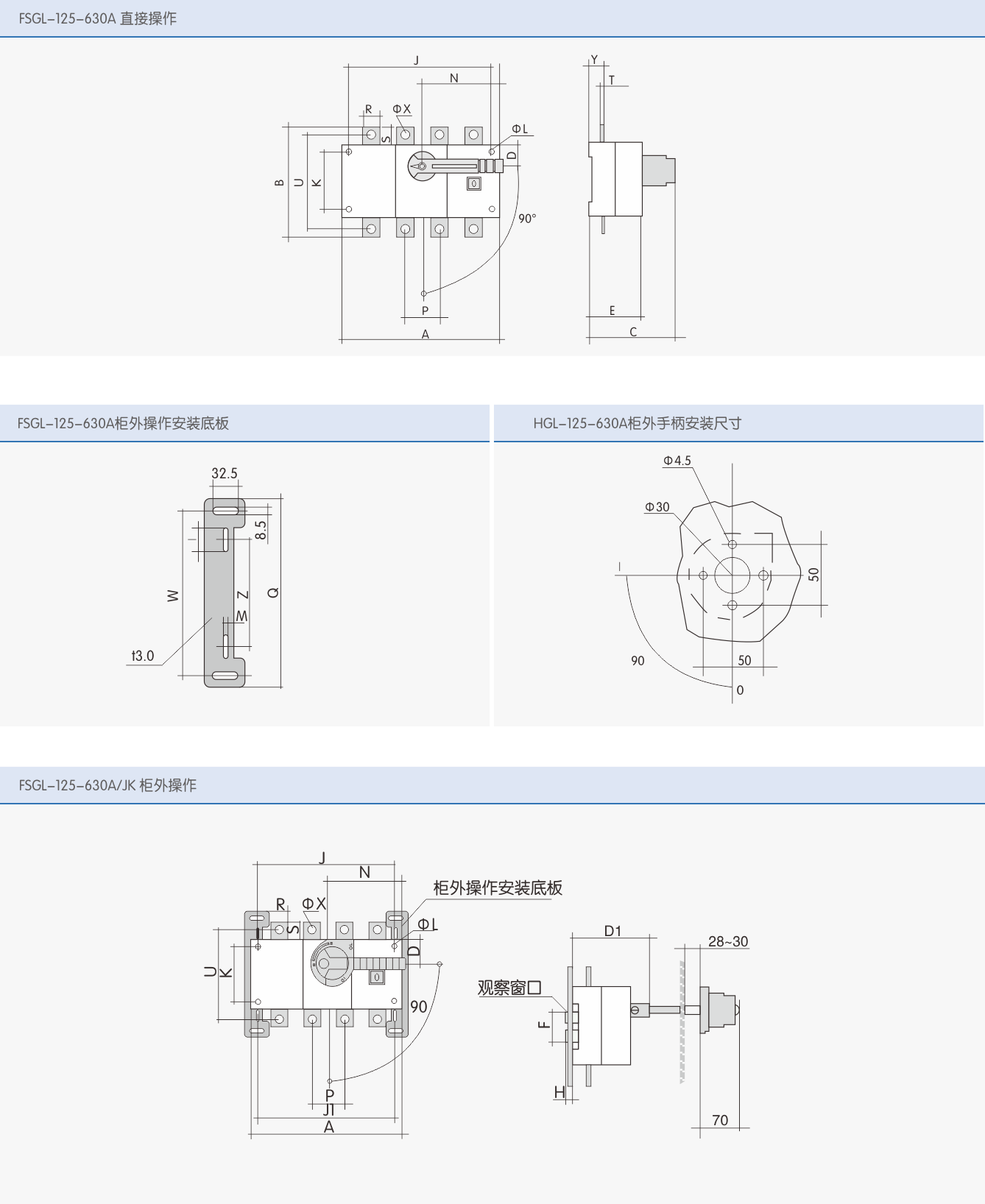

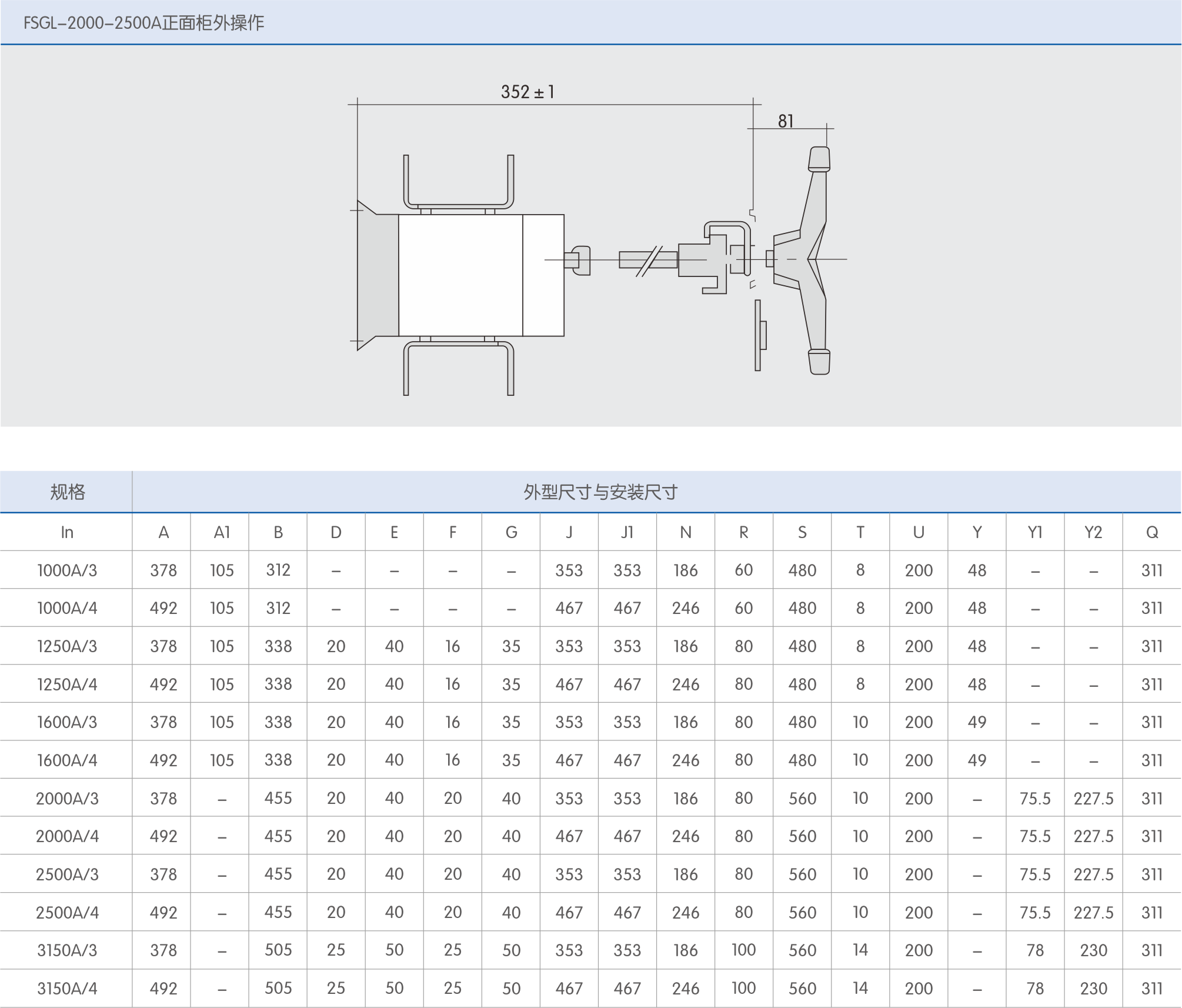

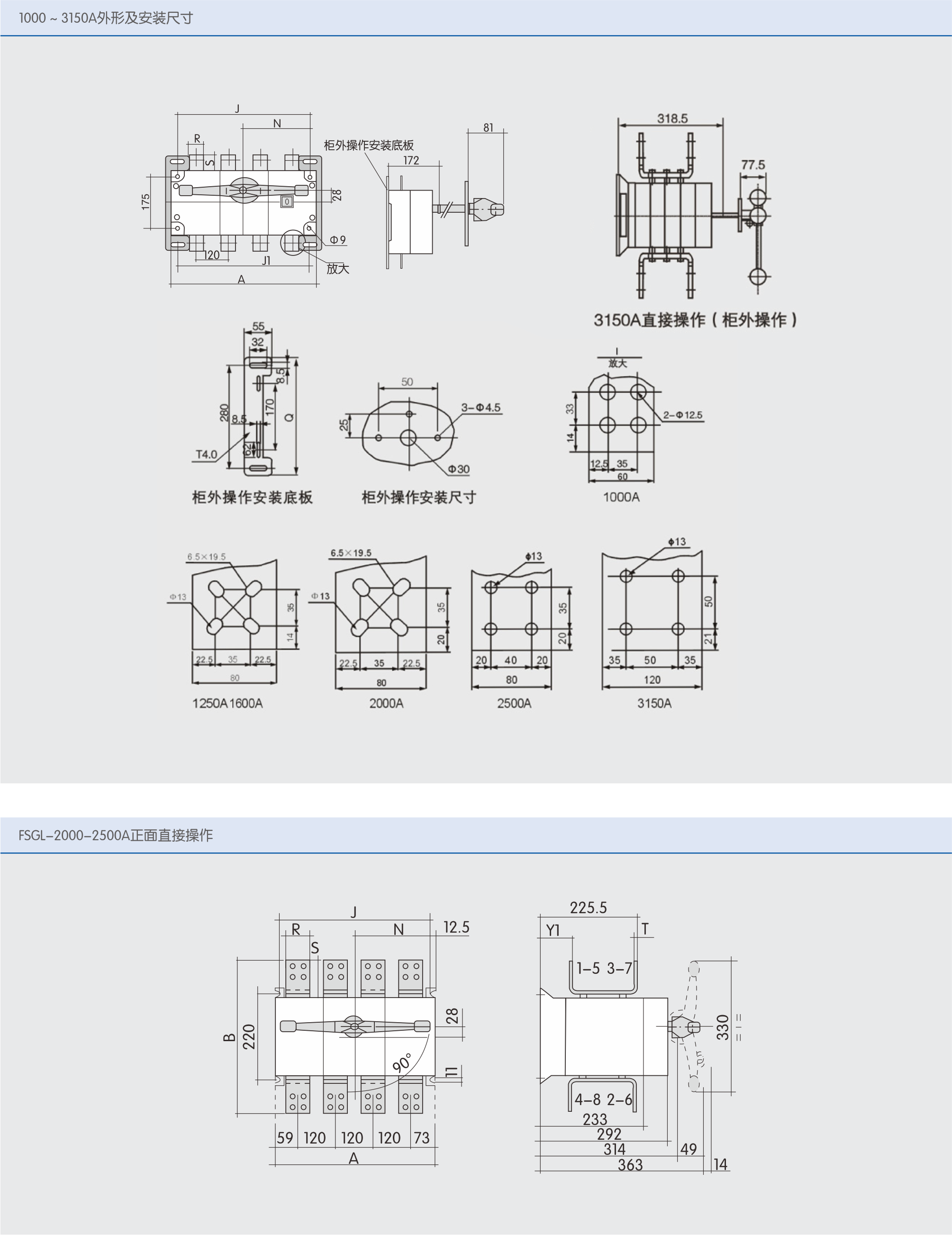

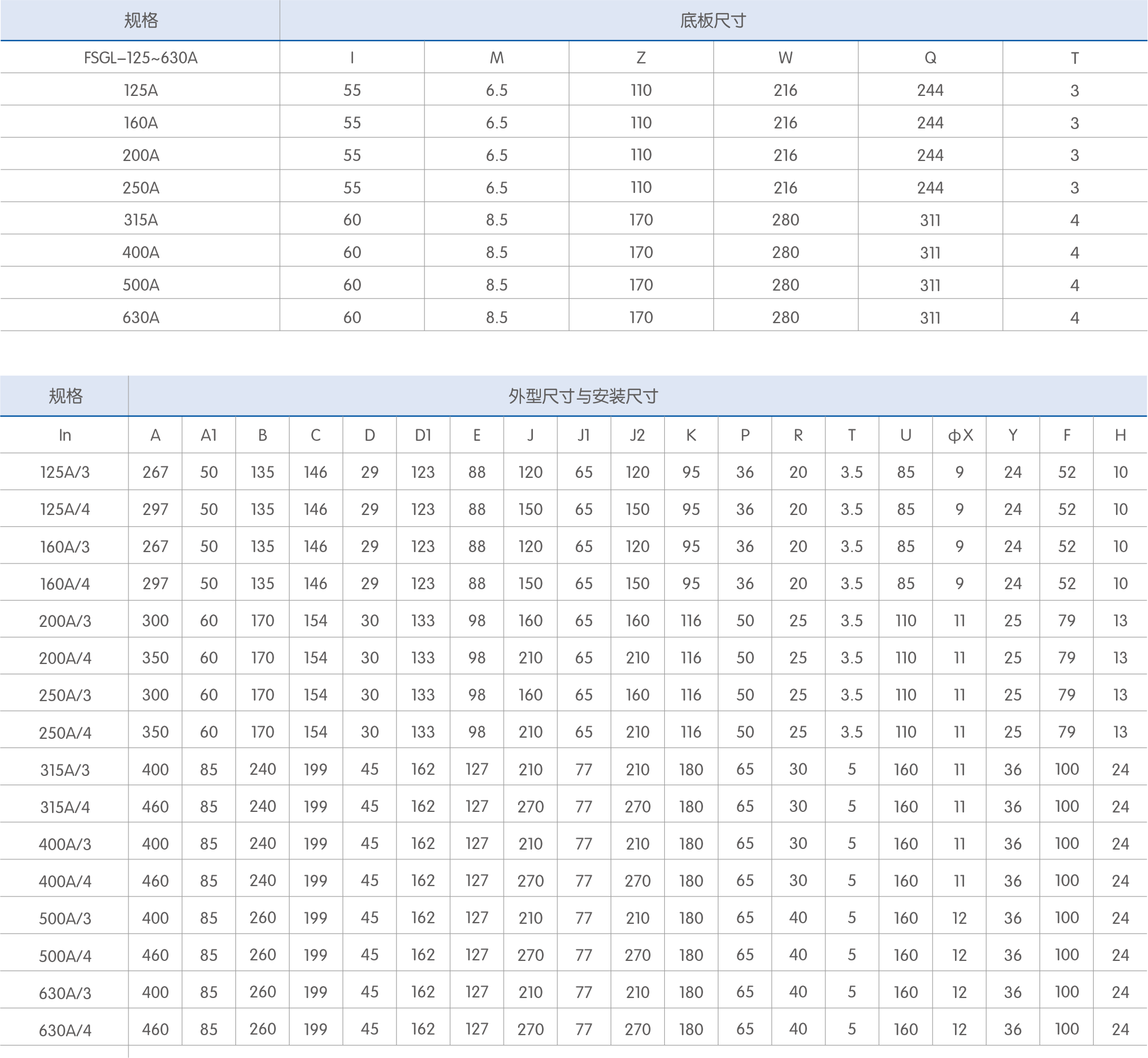

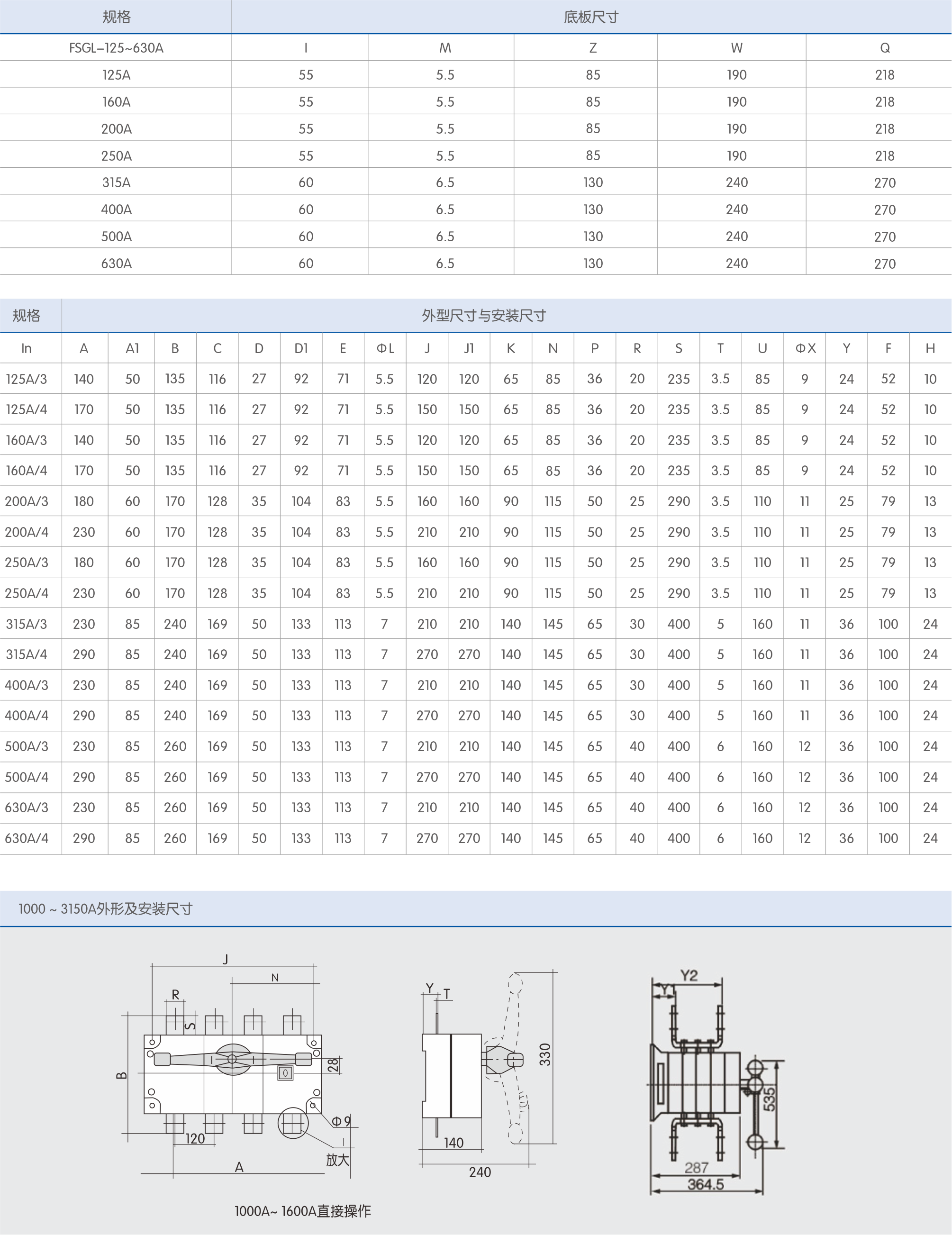

外形及安装尺寸
