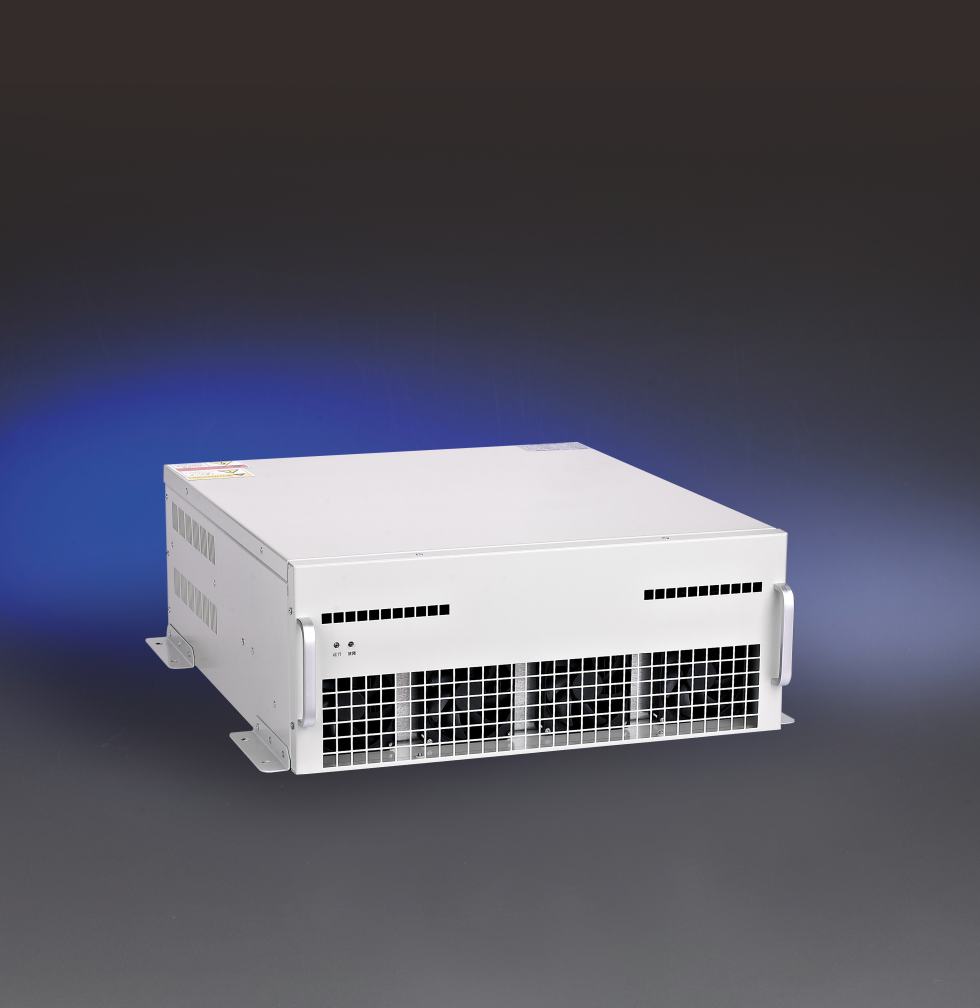

主要技术参数

额定电压：AC380V+15%/660V+15%

电气接线：三相三线、三相四线

额定工作频率：50Hz± 1%

滤波范围：2-25次谐波(可以选择性滤波，各次谐波补偿可分别设定)

补偿目标：选定每次谐波可进行幅值补偿设定

自动限流输出功能：当负载侧的谐波电流大于装置电流时，装置将输出电流限制在额定值

过热保护：具有温度传感器测量及温度开关双重保护

失压保护：系统电压低于UN85%，主断路器会失压保护，装置停止工作

负荷过流保护：流经负荷的电流超过闽值，装置停止工作

补偿过流保护：设备具备软件和硬件两种保护，软件保护点(电流峰值)可自行设定一般可设定为额定电流(RMS)的2倍硬件保护点的数值为额定电流(RMS)的2.3倍，当补偿电流超过保护阈值时，设备停止，报相应故障

系统电压保护：系统侧电压欠压闽值或过压阈值，装置停止工作

直流电压保护：设备具备软件和硬件两种保护，软件保护点可自行设定一般可设定为正常电压的1.1倍，硬件保护点为正常工作电压的1.3倍，当直流电压超过保护阚值时，设备停止，报相应故障

IGBT保护：IGBT具有温度和过流保护，触发保护，装置停止工作，报IGBT故障

补偿模式：1、谐波补偿:2、无功补。3谐波和无功同时补偿(综合治理)

多台运行方式：并联运行

开关频率：12.8K-25.6KHz

响应时间：<5ms

控制算法：具有自适应能力的领域筛选矢量补偿算法

控制器：DSP+FPGA

显示方式：触摸屏

通信功能：Modbus RTU协议,RS485

控制连接：光纤连接或电气连接

装置功率损耗：额定满载运行时，损耗不超过3%额定功率

防护等级：IP20(模块本体)

雷害等级：中雷区

污秽等级：装置应在不低于规定污染等级3的环境中使用

冷却方式：强迫风冷

噪音：≤65dB(A声级)

安装方式：柜体为落地安装，可与相邻配电柜并列安装(等高)，电缆可从装置底部进线，箱式可根据现场情况确定

环境温度：-5℃~+40℃，目24h内平均气温不高于+35℃。

存储温度：-40℃~60℃

相对湿度：室内温度在+20℃以下时15%~90%，非凝露即可，在+40℃时不超过50%

海拔高度：安装海拔小于1000米

一次接线

本系列设备一次接线主要有以下要求：
一次接线电源除50A及以下容量外需在外部配置熔断器保护，规格采用设备额定电流的1.2～1.5倍。多模块并联可以加在总开关处，也可每
个模块输入口分别配置。
成套设备的隔离开关按额定容量的1.2～1.5倍选择。
铜排及电缆规格选择请按额定电流的1.2倍以上选择。电缆规格可以参考下表。

设备规格：380V/50A/3L(4L)、380V/75A/3L(4L)、380V/100A/3L(4L)、380V/200A/3L(4L)、380V/300A/3L(4L)、380V/400A/3L(4L)

断路器容量：100A、160A、250A、400A、630A

三相动力线线径：16mm平方、25mm平方、70mm平方、120mm平方、185mm平方

接地线线径：6mm平方、10mm平方、35mm平方、70mm平方、95mm平方

CT接线线径：2.5mm平方

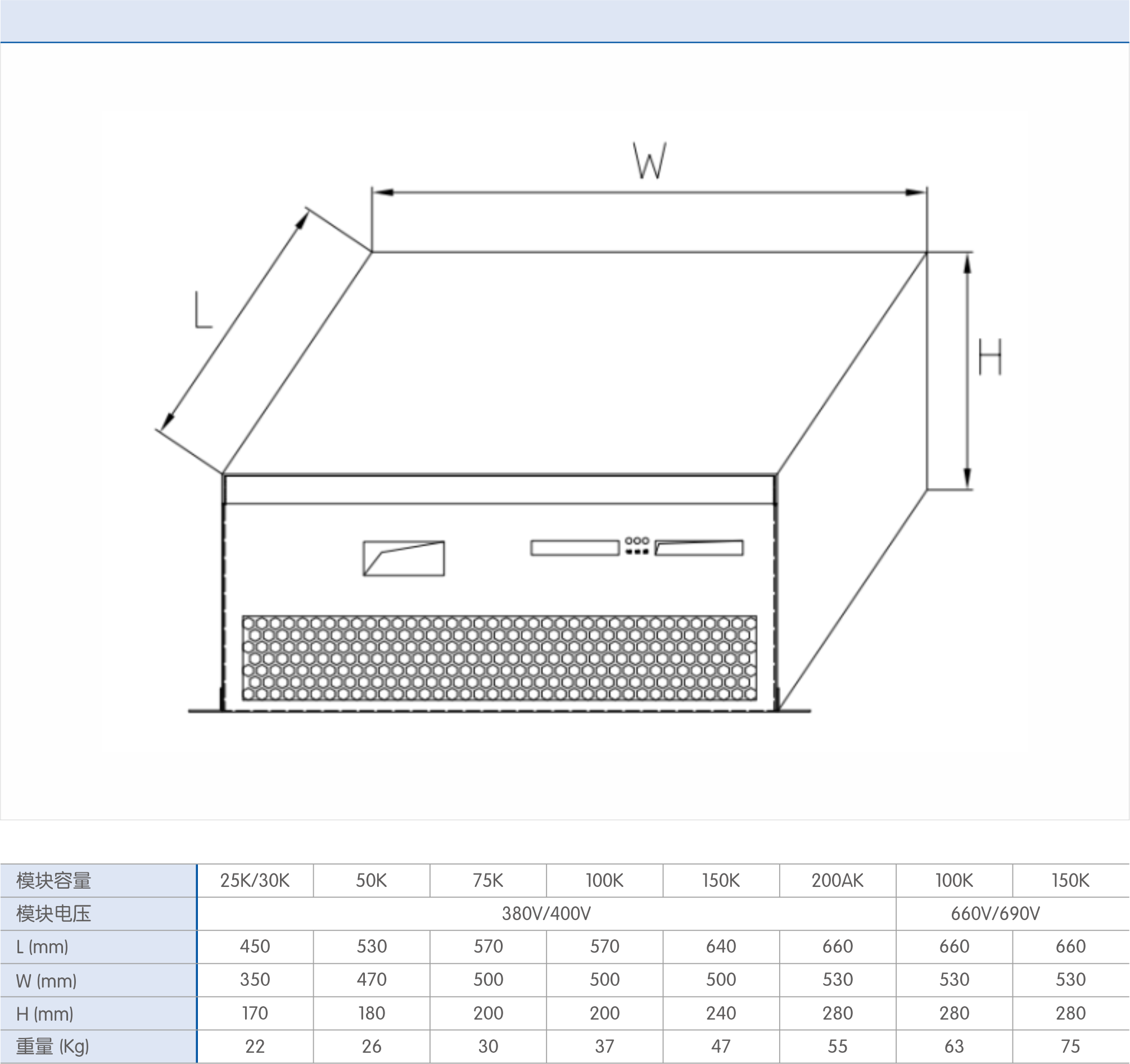

外形及安装尺寸
