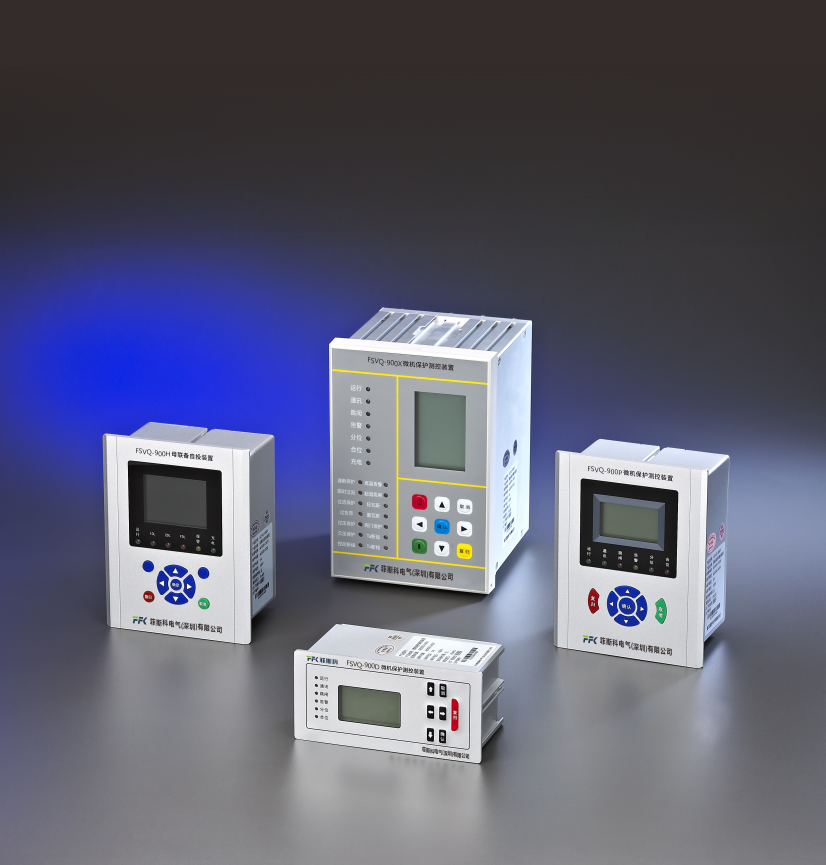

FSVQ-900D 充气柜微机保护测控装置配置表

保护类型：

◆ 速断保护

◆ 过流|段保护

◆ 过流||段保护

◆ 反时限保护

◆ 过负荷保护

◆ 零序过流|段保护

◆ 零序过流‖段保护

◆ 零序过流|||段保护

◆ 线路加速保护

◆ 自动重合闸保护

◆ 合成零序电流保护

◆ 零序电压保护

◆ 过电压保护

◆ 失压保护

◆ 零序过压保护

◆ 启动时间过长保护

◆ 负序过流|段保护

◆ 负序过流||段保护

◆ 过热保护

◆ PT断线告警

◆ CT 断线告警

◆ 开关量路数：10

◆ 合闸保持

◆ 分闸保持

◆ 防跳

◆ 断路器异常监视

遥测

遥控

重瓦斯保护

轻瓦斯保护

超高温保护

高温保护

进线备自投

母联备自投

备自投自复

◆ RS485通讯

PT并列

接地保护

注：“◆” 表示标配，“◇”表示选配。

FSVQ-900P 中置柜微机保护测控装置配置表

保护类型：

◆ 速断保护

◆ 过流|段保护

◆ 过流||段保护

◆ 反时限保护

◆ 过负荷保护

◆ 零序过流|段保护

◆ 零序过流‖段保护

◆ 零序过流|||段保护

◆ 线路加速保护

◆ 自动重合闸保护

◆ 合成零序电流保护

◆ 零序电压保护

◆ 过电压保护

◆ 失压保护

◆ 零序过压保护

◆ 启动时间过长保护

◆ 负序过流|段保护

◆ 负序过流||段保护

◆ 过热保护

◆ PT断线告警

◆ CT 断线告警

◆ 开关量路数：10

 合闸保持

 分闸保持

 防跳

◆ 断路器异常监视

◆遥测

◆遥控

◆重瓦斯保护

◆轻瓦斯保护

◆超高温保护

◆高温保护

进线备自投

母联备自投

备自投自复

◆ RS485通讯

PT并列

接地保护

注：“◆” 表示标配，“◇”表示选配。

FSVQ-900H 中置柜微机保护测控装置配置表

保护类型：

◆ 速断保护——综合保护FSVQ-900HP、进线备自投保护FSVQ-901H、分段备自投保护FSVQ-900H

◆ 过流|段保护——综合保护FSVQ-900HP、进线备自投保护FSVQ-901H、分段备自投保护FSVQ-900H

◆ 过流||段保护——综合保护FSVQ-900HP、进线备自投保护FSVQ-901H、分段备自投保护FSVQ-900H

◆ 反时限保护——综合保护FSVQ-900HP、进线备自投保护FSVQ-901H、分段备自投保护FSVQ-900H

◆ 过负荷保护——综合保护FSVQ-900HP、进线备自投保护FSVQ-901H、分段备自投保护FSVQ-900H

◆ 零序过流|段保护——综合保护FSVQ-900HP、进线备自投保护FSVQ-901H

◆ 零序过流‖段保护——综合保护FSVQ-900HP、进线备自投保护FSVQ-901H

◆ 零序过流|||段保护——综合保护FSVQ-900HP、进线备自投保护FSVQ-901H

◆ 线路加速保护——综合保护FSVQ-900HP

◆ 自动重合闸保护——综合保护FSVQ-900HP

◆ 合成零序电流保护——综合保护FSVQ-900HP、进线备自投保护FSVQ-901H

◆ 零序电压保护——综合保护FSVQ-900HP、PT并列保护FSVQ-903H

◆ 过电压保护——综合保护FSVQ-900HP、PT并列保护FSVQ-903H

◆ 失压保护——综合保护FSVQ-900HP、PT并列保护FSVQ-903H

◆ 零序过压保护——综合保护FSVQ-900HP、PT并列保护FSVQ-903H

◆ 启动时间过长保护——综合保护FSVQ-900HP

◆ 负序过流|段保护——综合保护FSVQ-900HP

◆ 负序过流||段保护——综合保护FSVQ-900HP

◆ 过热保护——综合保护FSVQ-900HP

◆ PT断线告警——综合保护FSVQ-900HP、进线备自投保护FSVQ-901H、分段备自投保护FSVQ-900H

◆ CT 断线告警——综合保护FSVQ-900HP、进线备自投保护FSVQ-901H、分段备自投保护FSVQ-900H

◆ 开关量路数：10

◇合闸保持——综合保护FSVQ-900HP、进线备自投保护FSVQ-901H、分段备自投保护FSVQ-900H

◇分闸保持——综合保护FSVQ-900HP、进线备自投保护FSVQ-901H、分段备自投保护FSVQ-900H

◇防跳——综合保护FSVQ-900HP、进线备自投保护FSVQ-901H、分段备自投保护FSVQ-900H

◆ 断路器异常监视——综合保护FSVQ-900HP、进线备自投保护FSVQ-901H、分段备自投保护FSVQ-900H

◆遥测——综合保护FSVQ-900HP、进线备自投保护FSVQ-901H、分段备自投保护FSVQ-900H、PT并列保护FSVQ-903H

◆遥控——综合保护FSVQ-900HP、进线备自投保护FSVQ-901H、分段备自投保护FSVQ-900H、PT并列保护FSVQ-903H

◆重瓦斯保护——综合保护FSVQ-900HP

◆轻瓦斯保护——综合保护FSVQ-900HP

◆超高温保护——综合保护FSVQ-900HP

◆高温保护——综合保护FSVQ-900HP

◆进线备自投——进线备自投保护FSVQ-901H

◆母联备自投——分段备自投保护FSVQ-900H

◆备自投自复——进线备自投保护FSVQ-901H、分段备自投保护FSVQ-900H

◆ RS485通讯——综合保护FSVQ-900HP、进线备自投保护FSVQ-901H、分段备自投保护FSVQ-900H、PT并列保护FSVQ-903H

◆PT并列——PT并列保护FSVQ-903H

◆接地保护——PT并列保护FSVQ-903H

注：“◆” 表示标配，“◇”表示选配。

FSVQ-900X 中置柜微机保护测控装置配置表

保护功能：

◆三相三段式过流保护——FSVQ-900X微机综合保护装置、FSVQ-901X进线备自投保护装置、FSVQ-902X母联备自投保护装置

◆反时限过流——FSVQ-900X微机综合保护装置、FSVQ-904X电动机保护装置、FSVQ-901X进线备自投保护装置、FSVQ-902X母联备自投保护装置

◆三段式零序过流(跳闸或报警)——FSVQ-900X微机综合保护装置

◆低压零序——FSVQ-900X微机综合保护装置、FSVQ-904X电动机保护装置、FSVQ-901X进线备自投保护装置、FSVQ-902X母联备自投保护装置、FSVQ-905XPT并列保护装置

◆充电保护——FSVQ-900X微机综合保护装置、 FSVQ-905XPT并列保护装置

◆高压零序——FSVQ-900X微机综合保护装置、FSVQ-904X电动机保护装置、FSVQ-901X进线备自投保护装置、FSVQ-902X母联备自投保护装置、FSVQ-905XPT并列保护装置

◆零序过流保护(跳闸或报警)——FSVQ-900X微机综合保护装置、FSVQ-901X进线备自投保护装置

◆零序过压保护(跳闸或报警)——FSVQ-900X微机综合保护装置、FSVQ-904X电动机保护装置

◆过负荷保护(跳闸或报警)——FSVQ-900X微机综合保护装置、FSVQ-904X电动机保护装置、FSVQ-901X进线备自投保护装置、FSVQ-902X母联备自投保护装置

◆过压保护(跳闸或报警)——FSVQ-900X微机综合保护装置、FSVQ-904X电动机保护装置、FSVQ-901X进线备自投保护装置、FSVQ-905XPT并列保护装置

◆低压保护(跳闸或报警)——FSVQ-900X微机综合保护装置、FSVQ-904X电动机保护装置、FSVQ-901X进线备自投保护装置、FSVQ-905XPT并列保护装置

◆启动时间过长保护——FSVQ-904X电动机保护装置

◆速断保护(启动中速断、运行中速断)——FSVQ-904X电动机保护装置

◆过流保护——FSVQ-904X电动机保护装置

◆堵转保护——FSVQ-904X电动机保护装置

◆两段式负序过流保护(负序过流|段、负序过流||段)——FSVQ-904X电动机保护装置

◆过热保护——FSVQ-904X电动机保护装置

◆重合闸、后加速保护——FSVQ-900X微机综合保护装置

◆低压减载(两段式)——FSVQ-900X微机综合保护装置

◆低频保护、低频减载(两段式低电压闭锁，滑差闭锁)——FSVQ-900X微机综合保护装置

◆非电里(重瓦斯、轻瓦斯、超温、高温网门跳)——FSVQ-900X微机综合保护装置

◆连锁跳闸1、连锁跳闸2、连锁跳闸3——FSVQ-904X电动机保护装置

◆PT 自动并列——FSVQ-905XPT并列保护装置

◆母线绝缘监察——FSVQ-905XPT并列保护装置

◆电度功能——FSVQ-900X微机综合保护装置、FSVQ-904X电动机保护装置、FSVQ-901X进线备自投保护装置、FSVQ-902X母联备自投保护装置

◆测量回路——FSVQ-900X微机综合保护装置、FSVQ-904X电动机保护装置、FSVQ-901X进线备自投保护装置、FSVQ-902X母联备自投保护装置

◆PT断线检查、CT断线检查——FSVQ-900X微机综合保护装置、FSVQ-904X电动机保护装置、FSVQ-905XPT并列保护装置

◆控制回路断线——FSVQ-900X微机综合保护装置、FSVQ-904X电动机保护装置、FSVQ-901X进线备自投保护装置、FSVQ-902X母联备自投保护装置

◆备用电源自投自复——FSVQ-901X进线备自投保护装置

◆进线电源自投自复、母联自投自复——FSVQ-905XPT并列保护装置

◆故障事件记录和查询，可记录256条事件信息——FSVQ-900X微机综合保护装置、FSVQ-904X电动机保护装置、FSVQ-901X进线备自投保护装置、FSVQ-902X母联备自投保护装置、FSVQ-905XPT并列保护装置

产品配置：

模拟量输入：4U、81；5U、81；8U、51；8U

开关置输入：15/17路

开关量输出：8路

◆操作回路(防跳)——FSVQ-900X微机综合保护装置、FSVQ-904X电动机保护装置、FSVQ-901X进线备自投保护装置、FSVQ-902X母联备自投保护装置、FSVQ-905XPT并列保护装置

◆通讯端口(RS-485)——FSVQ-900X微机综合保护装置、FSVQ-904X电动机保护装置、FSVQ-901X进线备自投保护装置、FSVQ-902X母联备自投保护装置、FSVQ-905XPT并列保护装置

注：“◆” 表示标配，“◇”表示选配。
