产品特点

我公司生产的FSZ1-12系列真空断路器产品性能达到国内领先水平，在保持了真空断路器体积小、开断能力强、绝缘强度高、无污染、无爆炸危险等优点外，还具有以下特点：
◆ 独特的外观设计
     特邀国内外专家对断路器进行专业化设计改进，为新一代的12kV真空断路器。
◆ 产品美观及高耐腐蚀性
    产品机构内大部分零件表面处理采用先进的镍磷合金处理工艺，不仅提高了操作机构的整体美观度，更保障了产品高度抗污、抗腐
    蚀能力。
◆ 寿命长
     FSZ1-12采用高性能的一体化链条式弹簧操作机构，可靠性高，维护方便，机械寿命高达20000次。
◆ 高质量的回路设计
    一次主导电回路镀银层厚度≥8μm，二次回路选用国内外最优品质的电气元件，整体提高了回路的可靠性和稳定性。
◆ 绝缘强度高
    选用优质的绝缘材料同时增加设计裕度，大幅度的提高了断路器的绝缘性能，在海拔1000米及以下环境中使用时，毋需更换任何零
    件，即可满足绝缘要求。

正常使用条件

◆ 环境温度：最高温度+40℃，最低温度-15℃。
◆ 环境湿度：
     在24h内测得的相对湿度的平均值不超过95%；月相对湿度平均值不超过90%；
     在24h内测得的水蒸气压力的平均值不超过2.2kPa；月水蒸气压力平均值不超过1.8kPa。在这样的条件下偶尔会出现凝露。
◆ 海拔不超过1000m。
◆ 周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染。
◆ 来自开关设备和控制设备外部的振动或地动是可以忽略的。
◆ 地震烈度不超过8级。
特殊使用条件：在超过GB/T11022和本安装使用说明书规定的正常环境条件下使用时，由用户和本公司协商。

主要参数及技术性能

额定电压：12kV
额定电流：630~4000A
额定频率：50Hz
额定工频耐受电压(1min)：42（断口48）kV
额定雷电冲击耐受电压(全波)：75（断口85）kV
额定短路开断电流：20、25、31.5、40、50kA
额定短路关合电流(峰值)：50、63、80、100、125kA
额定短时耐受电流(4s)：20、25、31.5、40、100kA
额定峰值耐受电流：50、63、80、100、125kA
辅助回路工频耐受电压(1min)：2000kV
额定单个电容器组开断电流：630（40kA为800）A
额定背对背电容器组开断电流：400A
额定电容器组关合涌流(峰值)：12.5（频率不大于1000Hz）
机械寿命：20000（50kA时为10000）次
额定电流开断次数：20000（50kA时为10000）次
额定短路电流开断次数：E2级

额定操作顺序：O-0.3S-CO-180S-CO（≤40kA）

                          O-180S-CO-180S-CO（50kA）

外形及安装尺寸（单位：mm）

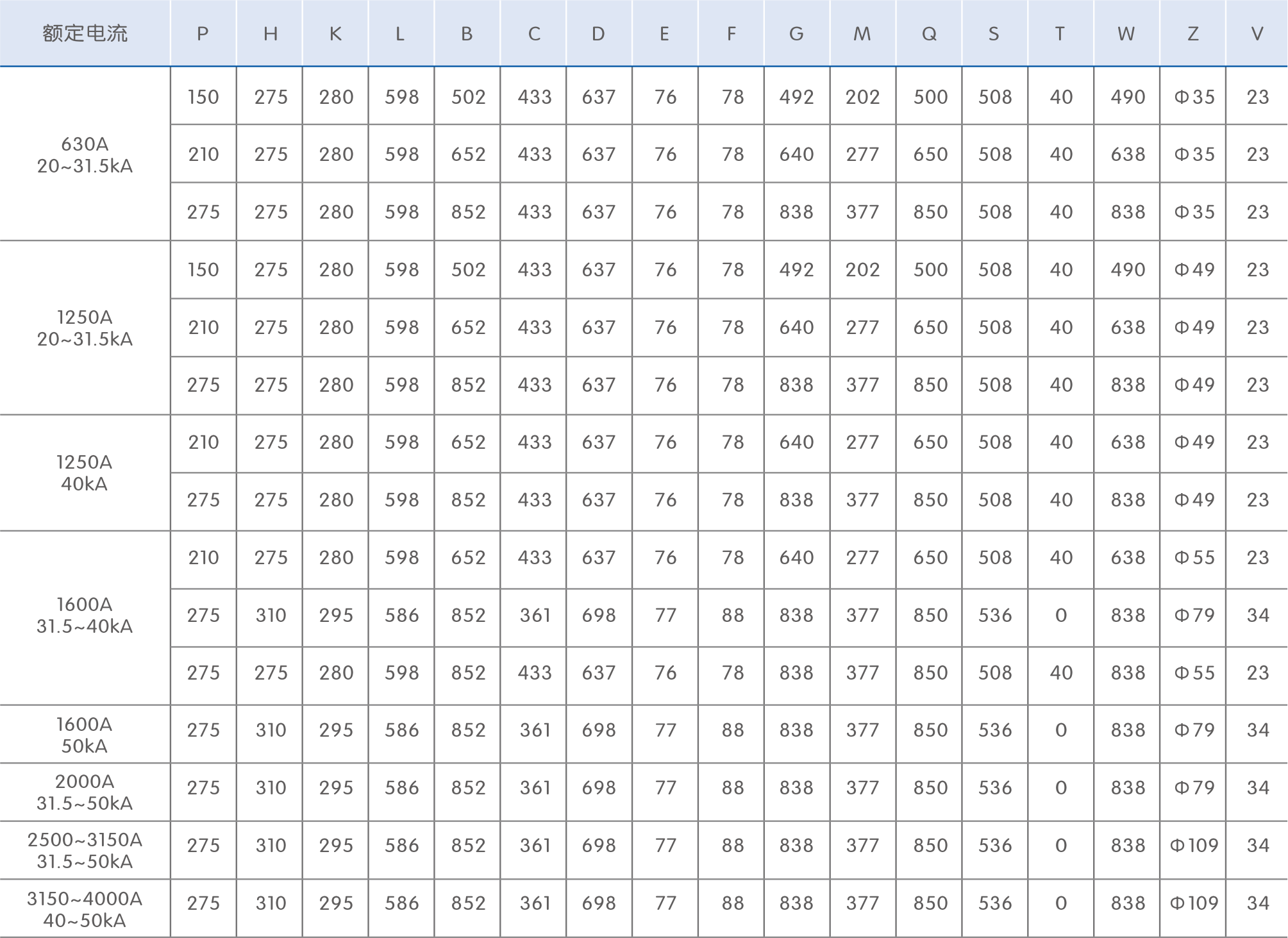

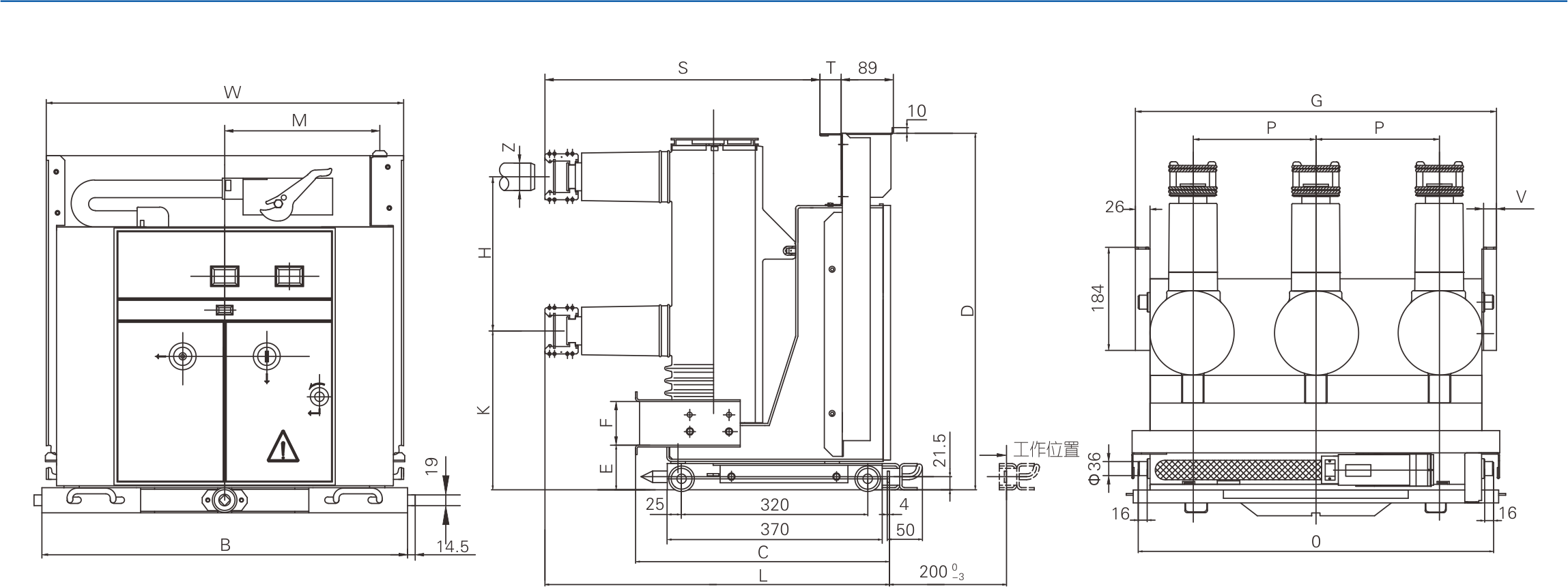

手车式外形尺寸图

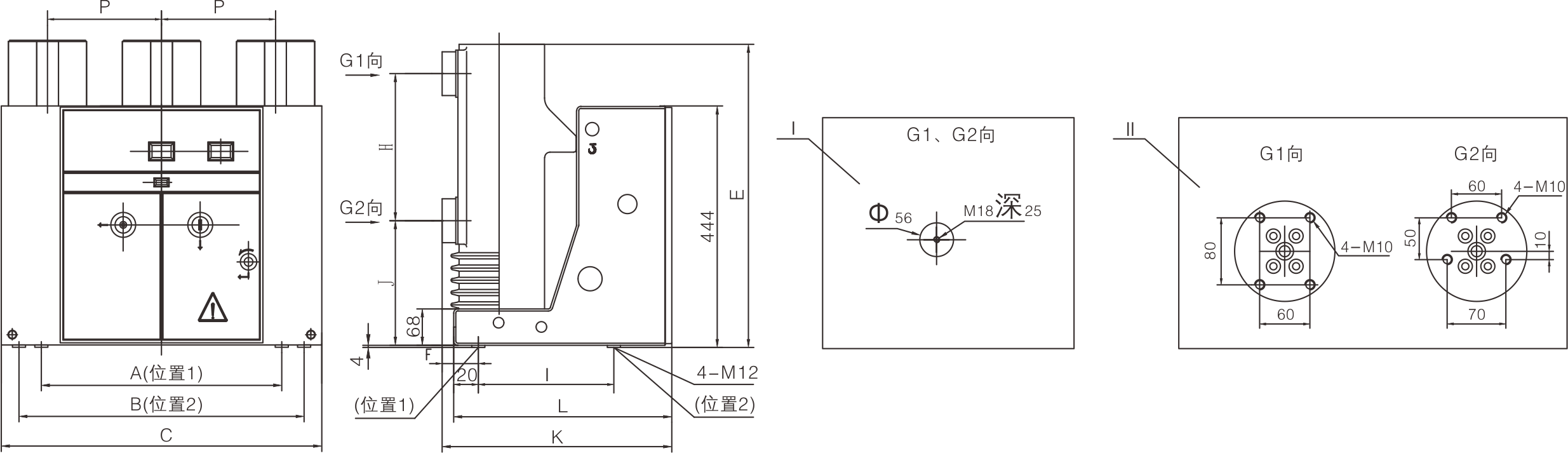

固定式外形尺寸图（单位：mm）

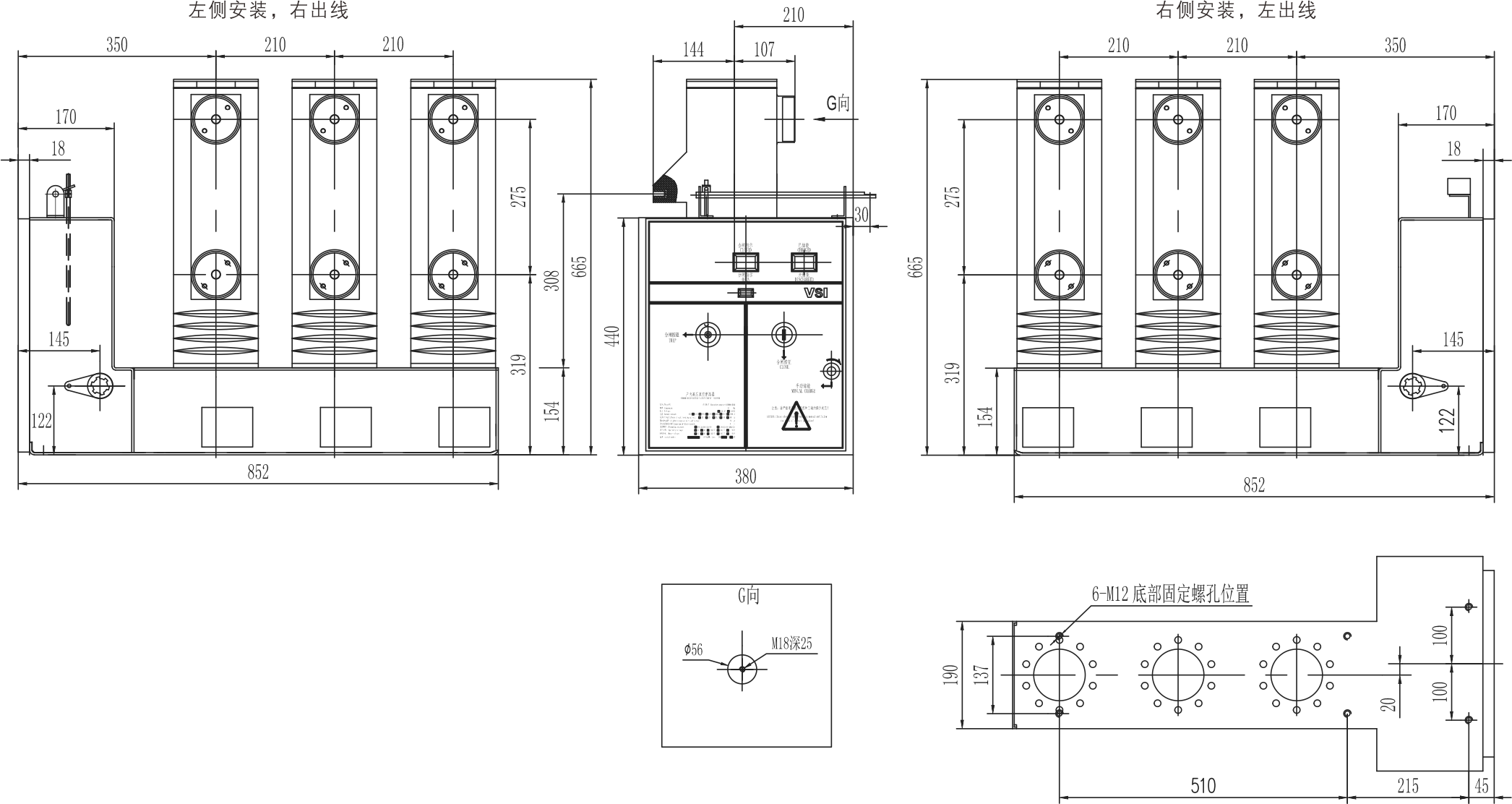

侧装式外形尺寸图（单位：mm）

断路器机械特性参数

触头开距：11±1mm

触头超行程*：3~4mm

平均分匣速度**：0.9~1.3m/s

平均合匣速度***：0.4~0.8m/s

触头合匣弹跳时间：≤2ms

合匣分、合匣不同期性：≤2ms

分匣时间：20~50ms

合匣时间：30~60ms

相间中心距离：150±0.5、210±0.5、275±0.5mm
