产品特点

◆ 采用固封极柱技术。
◆ 产品采用模块式设计：框架结构，集成了隔离开关、固封真空断路器、接地开关、传感器、联锁机构、操作机构为一体的高性能小型
     化高压电气产品。
◆ 适配柜体尺寸为(450 x 1000 x 1800)mm
◆ 旋转式隔离开关，分闸后具有可见的断口。
◆ 隔离开关、断路器、接地开关之间有强制机械联锁，防止误操作。
◆ 断路器采用模块式操作机构、可独立更换或检修、互换性好。可以用手动操作，也可选用交、直流储能操作，实现远程控制。
◆ 柜门与接地开关设计有可靠联锁结构，确保操作人员的安全。

正常使用条件

◆ 周围空气温度：-25℃～+40℃；
◆ 相对湿度：日平均≤95%，月平均≤90%；
◆ 海拔高度：不超过1000米；
◆ 地震烈度：不超过8度；
◆ 使用场所：无爆炸危险、化学和剧烈振动。

适用柜型

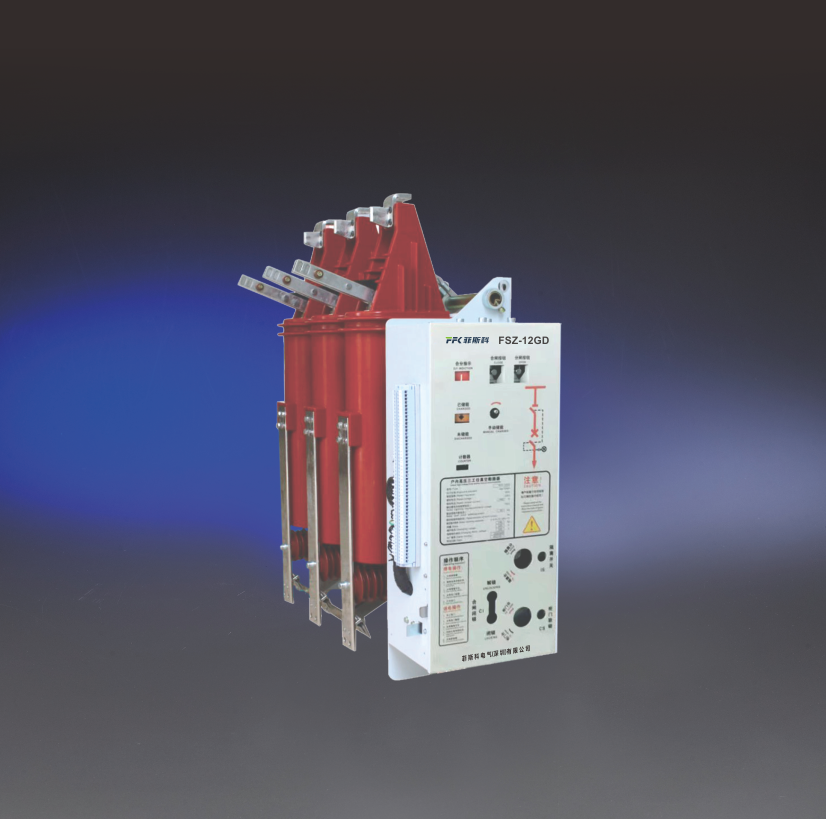

适用柜型可装配在小型固定柜、环网柜或箱变，FSZ-12GD系列户内高压三工位真空断路器主回路纵向布置，上部为隔离开关、中部为
真空断路器、下部为接地开关，操作机构、断路器机构、联锁机构位于开关前部。本开关可以倒安装。

主要参数及技术性能

额定电压：12kV

（1min）额定短时工频耐受电压：相间：42/48kV

额定雷电冲击耐受电压（峰值）：相间：75/85kV

二次回路工频耐受电压（1min）：2000V

额定频率：50Hz

额定电流：630/1250A

额定短路开断电流：20/25/31.5kA

额定峰值耐受电流：50/63/80kA

额定短路关合电流：50/63/80kA

4s额定短时耐受电流：20/25/31.5kA

额定短时耐受电流持续时间：4s

额定单个/背对背电容器组开断电流：630/400A

额定电容器组关合涌流：12.5（频率不大于1000Hz）kA

额定短路电流开断次数：30次

机械寿命（隔离开关/断路器/接地）3000/10000/3000

动、静触头允许磨损累计厚度：3mm

额定合闸操作电压：AC24/48/110/220V

额定分闸操作电压：DC24/48/110/220V

储能电机额定电压：AC24/48/110/220V

储能电机额定功率：70W

储能时间：<15s

触头开距：9±1mm

超行程：2.5±0.5mm

触头合闸弹跳时间：≤2ms

三相分、合闸不同期性：≤2ms

分闸时间(额定电压)：≤40ms

合闻时间(额定电压)：≤60ms

平均分闸速度(触头刚分-6mm)：0.9-1.3m/s

平均合闸速度(6mm-触头刚合)：0.5-1.1m/s

触头分闸反弹幅值：≤2mm

触头合闸接触压力：2400±200(20-25kA)3100+200N

额定操作顺序：0-0.3s-CO-180s-CO

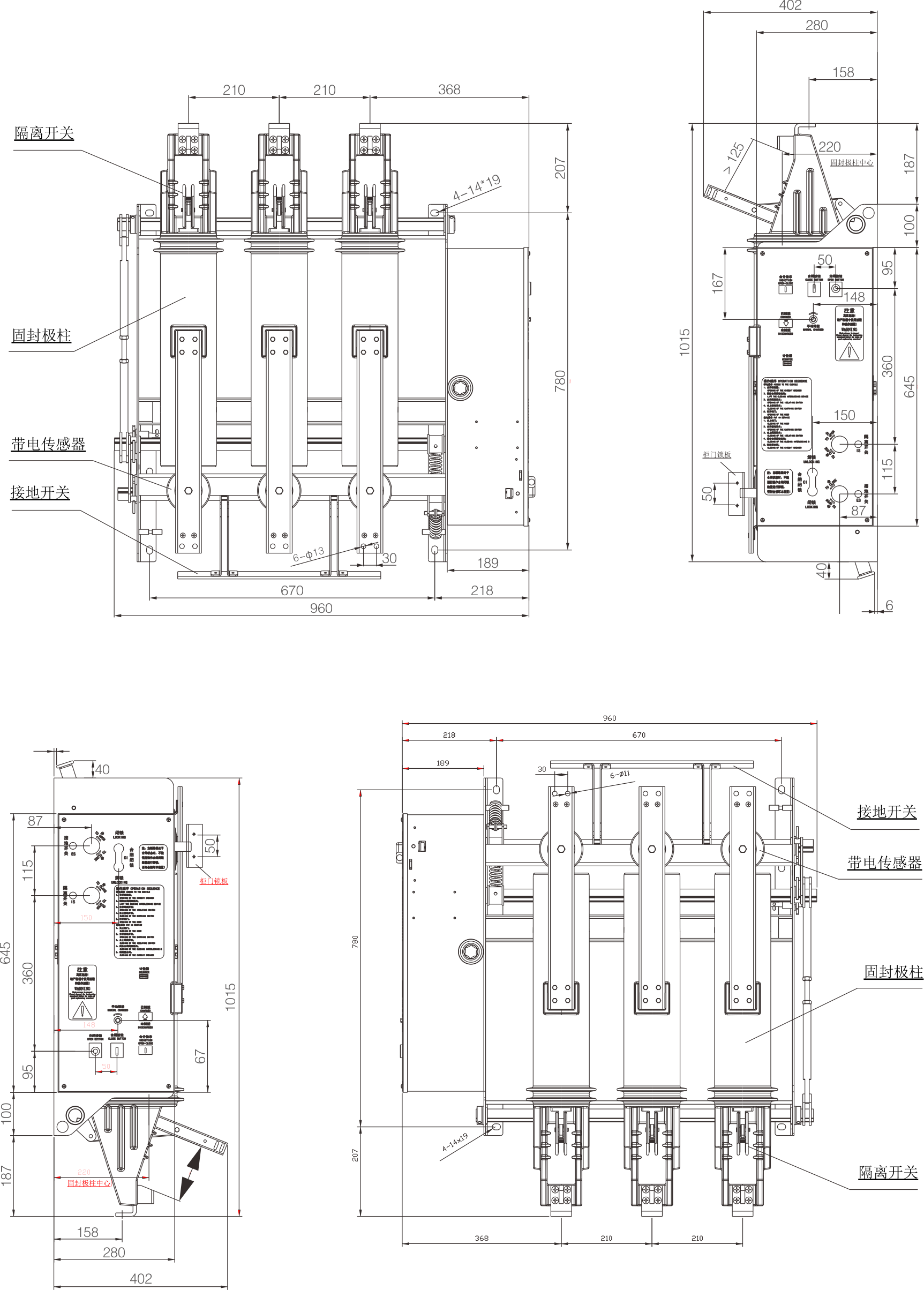

外形及安装尺寸
