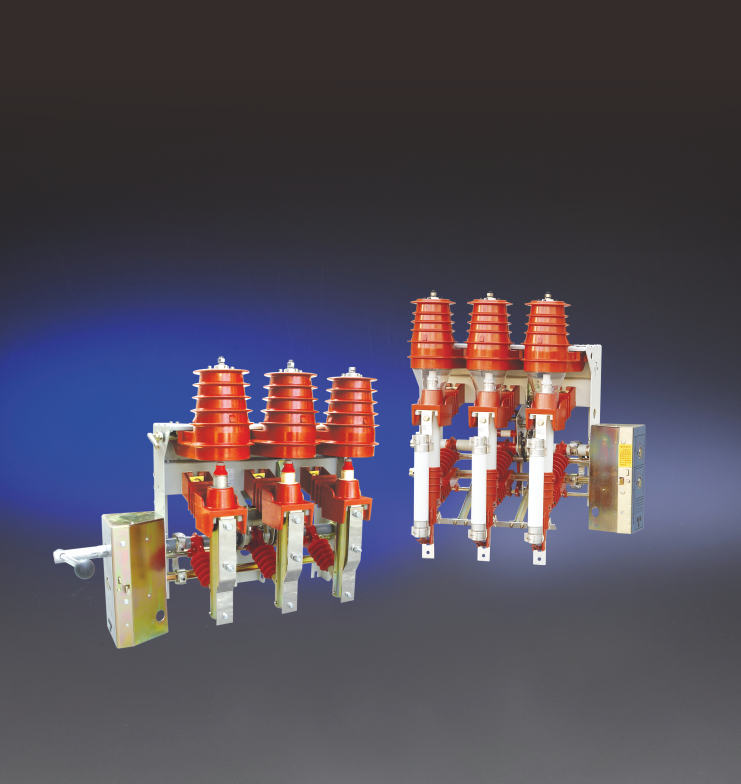

产品特点

本系列产品具有结构紧凑、设计合理、联锁可靠、绝缘水平高的特点。其开断和关合采用上下垂直直动方式；弹簧储能操动机构使分、
合闸速度不受操作者操作力大小的影响；电弧在钟形绝缘罩内熄灭，燃弧时的游离气体不会导致相间或对地绝缘强度的降低。
钟形罩与支撑件之间(即开关隔离断口间)装设有机透明的绝缘罩，将带电体被完全隔绝，并提高了环网柜的防护等级。负荷开关与接地开
关之间装设有可靠的机械联锁，同时开关面板上也装设有与柜体间的机械联锁。这些联锁简捷而有效，确保不会发生误操作和误触带电
体。该系列产品采用铜钨合金的弧触头和梅花状主触头，使开关导电可靠、电寿命长。具有维修容易、操作方便、运行可靠的优点、
深受广大用户好评。

正常使用条件

◆ 环境温度：上限+40℃，下限-25℃；
◆ 海拔高度不超过1000m；
◆ 空气相对湿度日平均值不大于95%，月平均值不大于90%；
◆ 地震烈度不超过8度；
◆ 无火灾、爆炸危险、化学腐蚀及剧烈振动的场所。
◆ 污秽等级：II级

主要参数及技术性能

FSN12A-12D系列负荷开关、FSRN12A-12RD系列负荷开关-熔断器组合电器技术参数

额定电压：12kV

额定频率：50Hz

额定电流：630A（FKN12A-12D）125A（FSRN12A-12RD）

额定绝缘水平：1min工频耐受电压-对地、相间：42kV

                                                        -隔离断口：48kV

                          雷电击耐受电压(峰值)-对地、相间：75kV

                                                              -隔离断口：85kV

额定短路耐受电流(热稳定电流)：负荷开关：20kA

                                                      接地开关：20kA

额定短路持续时间(热稳定电流）：负荷开关：4s

                                                        接地开关：2s

额定短路关合电流(峰值)：50kA

额定开断电流：有功负载开断电流：630A

                          闭环开断电流：630A

                          5%有功负载开断电流：31.5A

                          电缆充电电流：10A

                          开断空载变压器容量：1250KVA

额定短路开断电流(限流熔断器)：31.5kA

额定转移电流：1200A

机械寿命：2000次

撞击器输出能量：2~4J

机构特性

断口开距：≥150mm

相间中心距：210±2mm
相间空气间隙：≥125mm

行程：214±4mm
超行程：≥41mm

三相合闸不同期：≤10ms
三相分闸不同期：≤5ms
分励脱扣器固有分闸时间：40-65

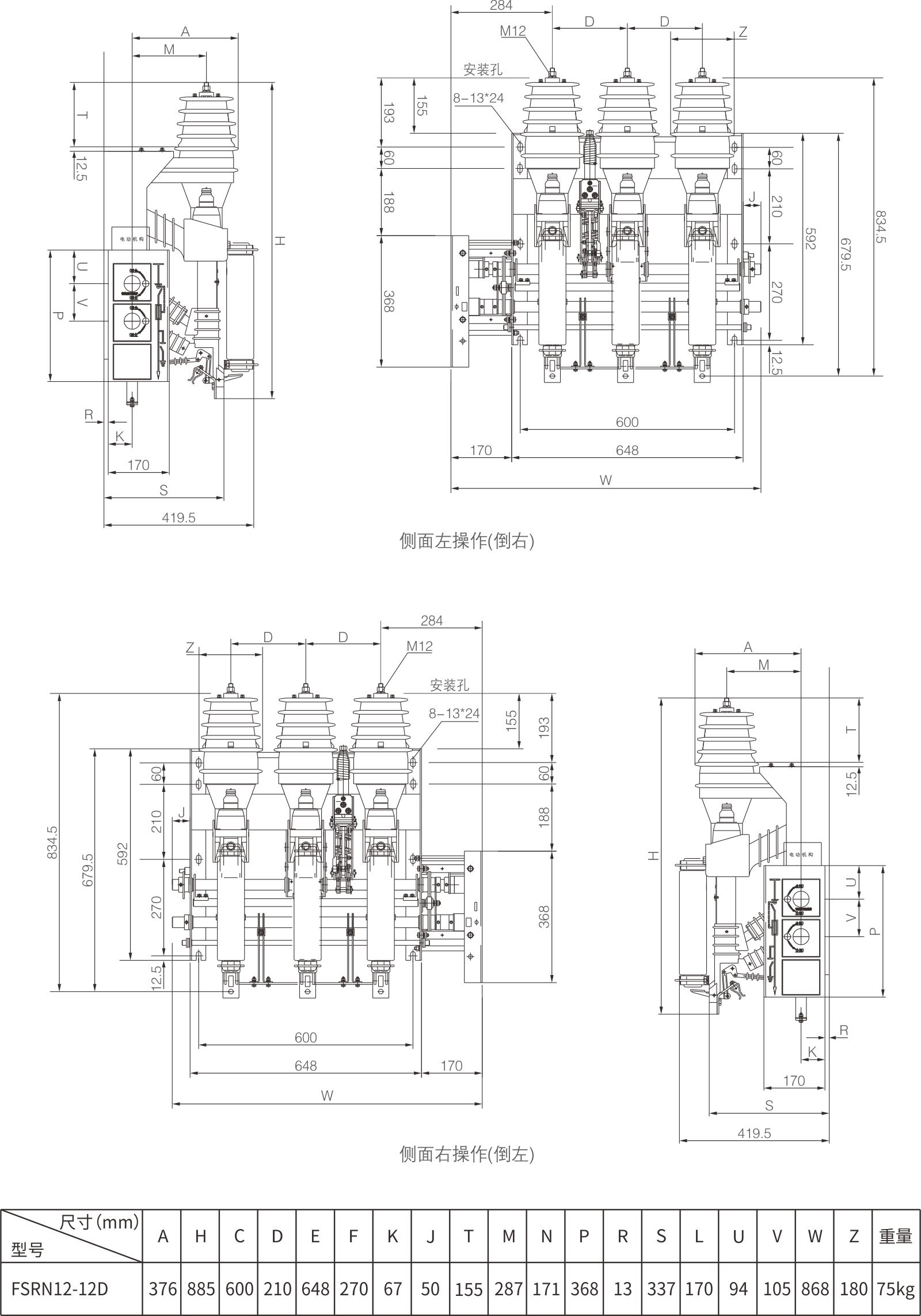

外形及安装尺寸
