主要参数及技术性能

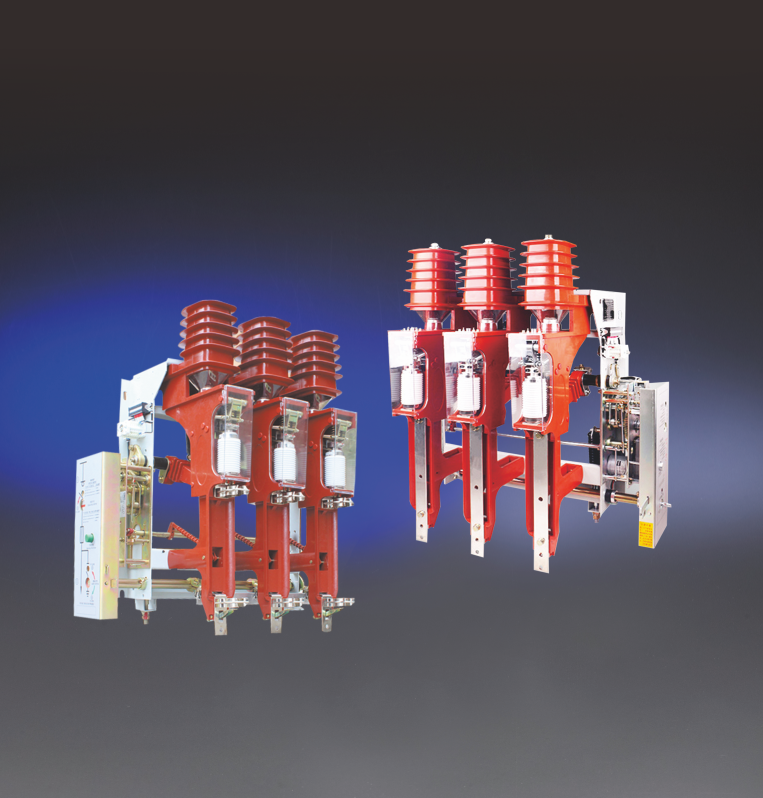

FSN25-12D型真空负荷开关和FSRN25-12D型组合电器主要技术参数

额定电压：12kV

额定频率：50Hz

额定电流：630A（FZN25-12D/T630-20）200A（FSRN25-12D）

额定绝缘水平：1min工频耐受电压：灭弧室口30;对地、相间42;隔离断口48kV

                          雷电击耐受电压(峰值)：对地、相间75;隔离断口85kV

额定短路耐受电流：20kV

额定短路持续时间：4s

额定峰值耐受电流：50kA

额定有效负载开断电流：630A

额定闭锁开断电流：630A

额定电缆充电开断电流：10A

额定开断空载变压器容量：1600KVA

额定短路开断电流：31.5kA（FZRN25-12D/T200-31.5）

额定开断转移电流：2000A（FZRN25-12D/T200-31.5）

熔断器型号：SDLAJ-12 SFLAJ-12（FZRN25-12D/T200-31.5）

撞击器输出能量：2~5J（FZRN25-12D/T200-31.5）

额定短路关合电流：50kA（FZN25-12D/T630-20）、80k(预期峰值)（FZRN25-12D/T200-31.5）

接地开关额定短时耐受电流：20kA

接地开关额定短路时持续时间：2s

接地开关额定峰值耐受电流：50kA

辅助回路额定电压：220/110V

机械寿命：10000次

外形及安装尺寸
