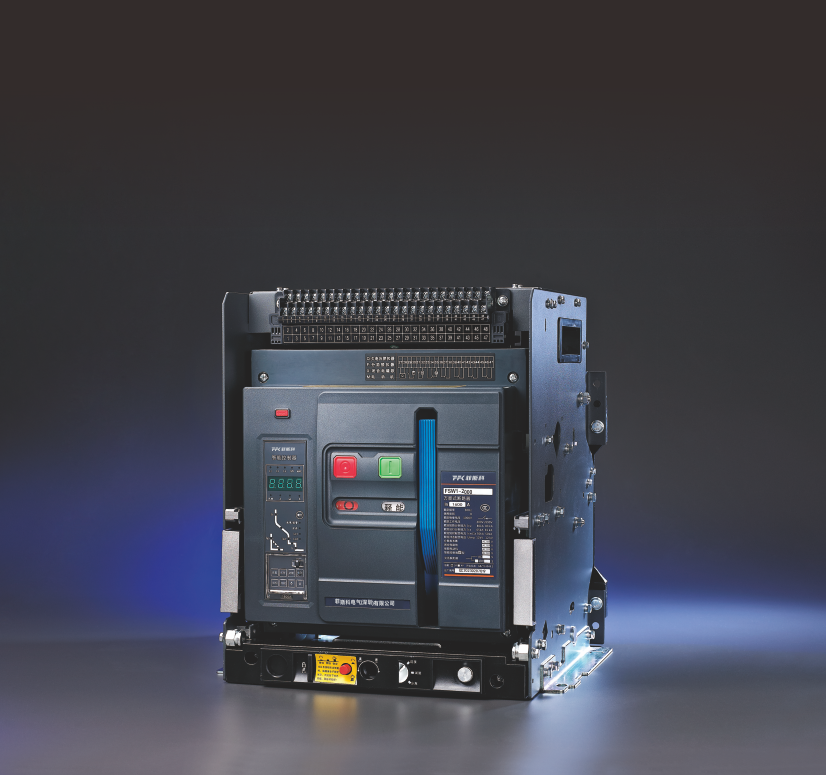

正常工作条件和安装条件

◆ 周围空气温度为：-5℃~+40℃，24小时内其平均值不超过+35℃；
◆海拔高度：不超过2000m；
◆大气条件：在+40℃时空气相对湿度不超过50%；在较低温度下可以有较高的相对湿度，最湿月的月平均最低温度不超过+25℃，该月
    的月平均最大相对湿度不超过90%，并考虑因温度变化发生在产品上的凝露；
◆污染等级：3级；
◆安装类别：3级；
◆安装条件：安装面与垂直面倾斜度不大于±5°。
◆冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。

主要技术参数

壳架等级额定电流Inm A：2000/3200/4000/6300

额定电流In A：(400)630~6300

断路器的额定断短分断能力及短时耐受电流，断路器飞弧距离为"零(即断路器外无飞弧)”

壳架等级额定电流Inm A：2000~6300

额定极限短路分断能力Icu：400V：80~120kA

                                             690V：50~85kA

额定运行短路分断能力Ics：400V：50~100kA

                                            690V：40~75kA

额定短时耐受电流Icw(kA)1S：400V：50/65/65/80(MCR)/85/100(MCR)kA

                                                690V：40/50/50/65(MCR)/65/75(MCR)kA

注：表中分断能力上下进线相同。

断路器的最大耗损功率为360W。断路器在不同环境温度下额定持续电流变动

环境温度℃：40~60

DW45：400~2000A

注：2500A及以上降容系数为0.9，其中6300A中的4000A不降容。

外形及安装尺寸（单位：mm）

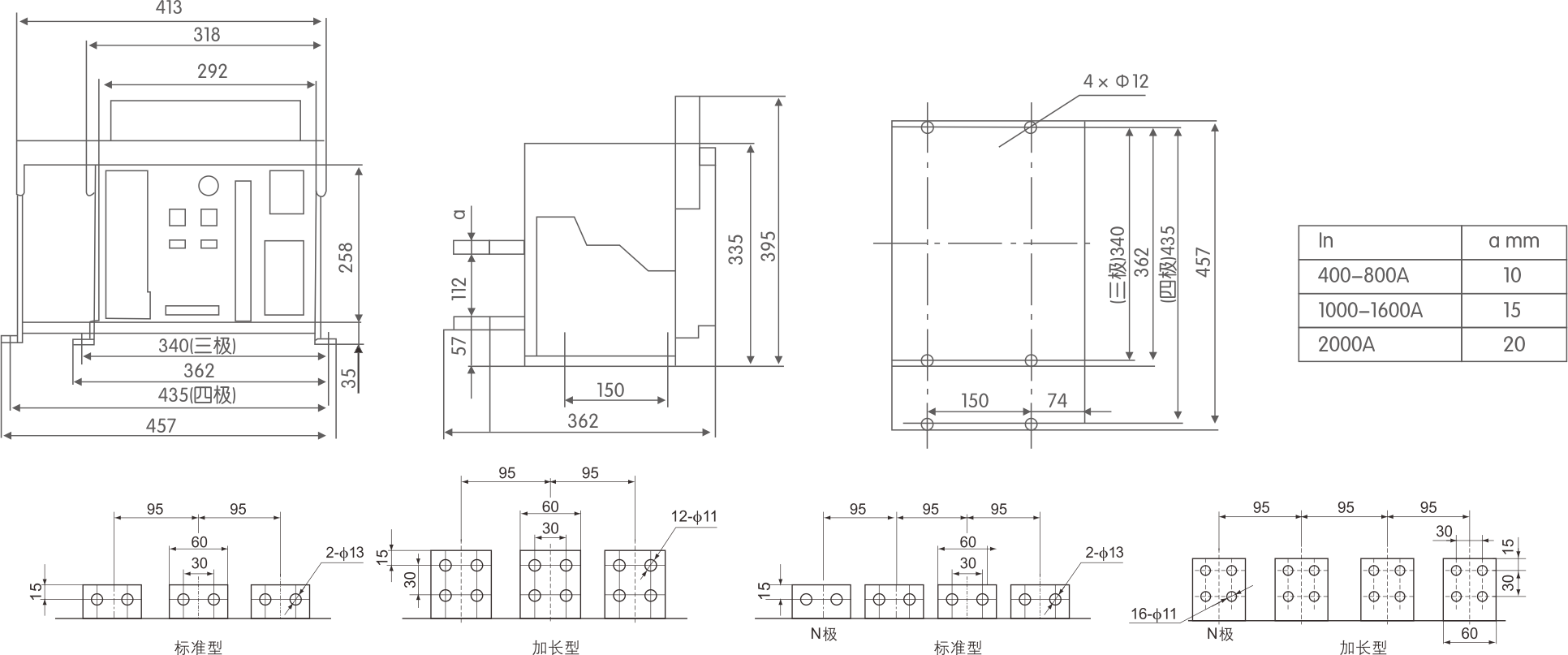

FSW1-2000A 固定式断路器安装尺寸、外形尺寸

固定式断路器安装尺寸及外形尺寸( Inm=2000A 三极、四极)

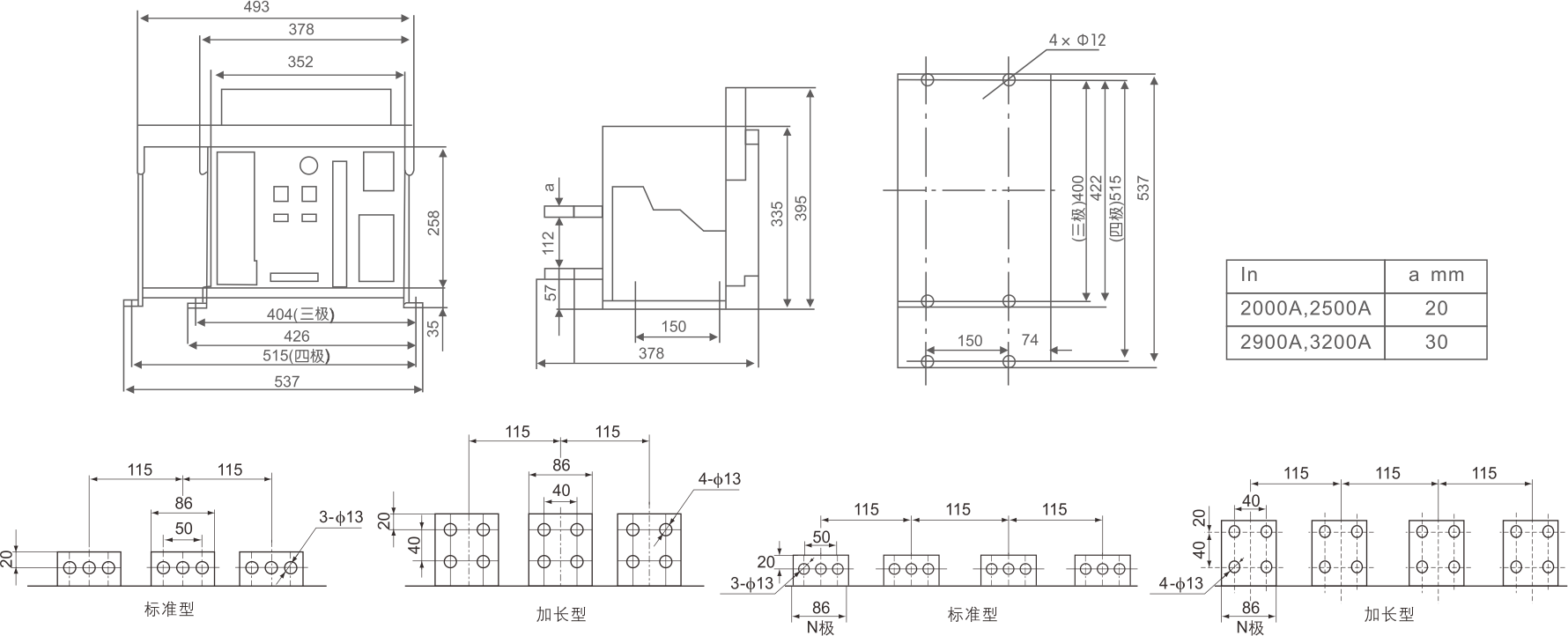

FSW1-3200A 固定式断路器安装尺寸、外形尺寸

固定式断路器安装尺寸及外形尺寸( Inm=3200A 三极、四极)

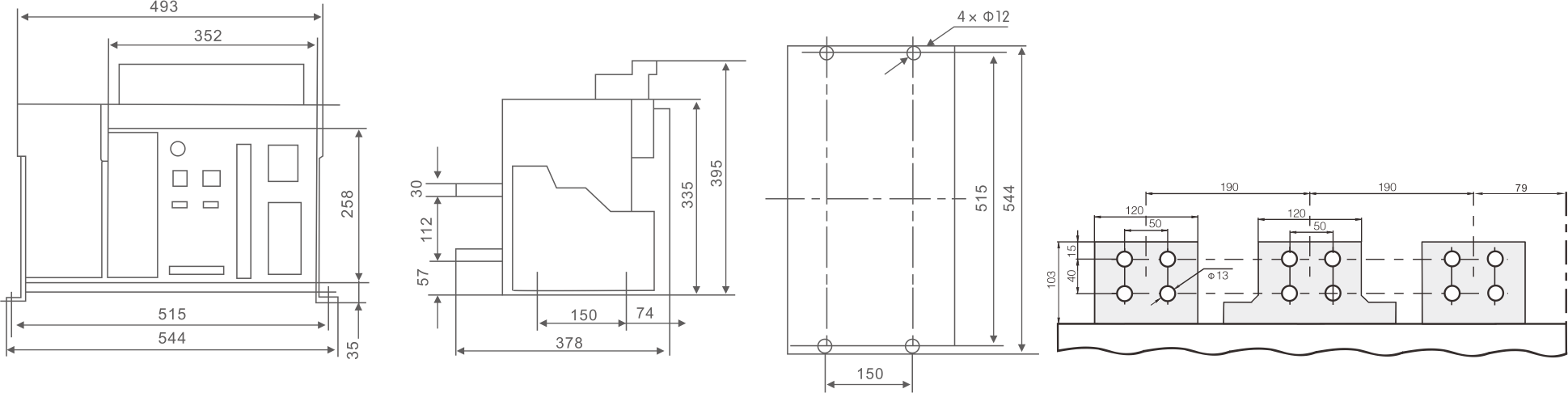

FSW1-4000A 固定式断路器安装尺寸、外形尺寸

固定式断路器安装尺寸及外形尺寸( Inm= 4000A    三极 )

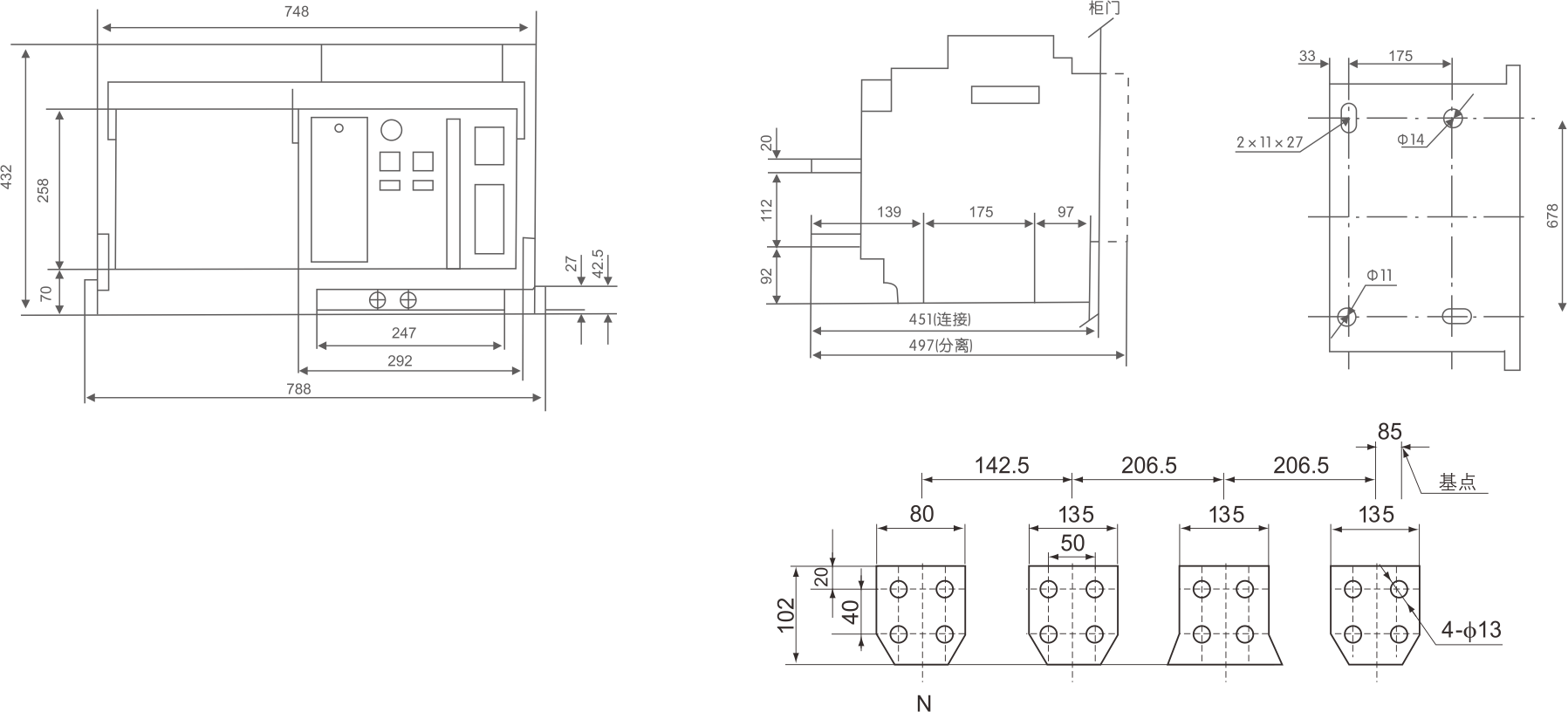

FSW1-4000A（四极） 固定式断路器安装尺寸、外形尺寸

固定式断路器安装尺寸及外形尺寸( Inm= 4000A    四极 )

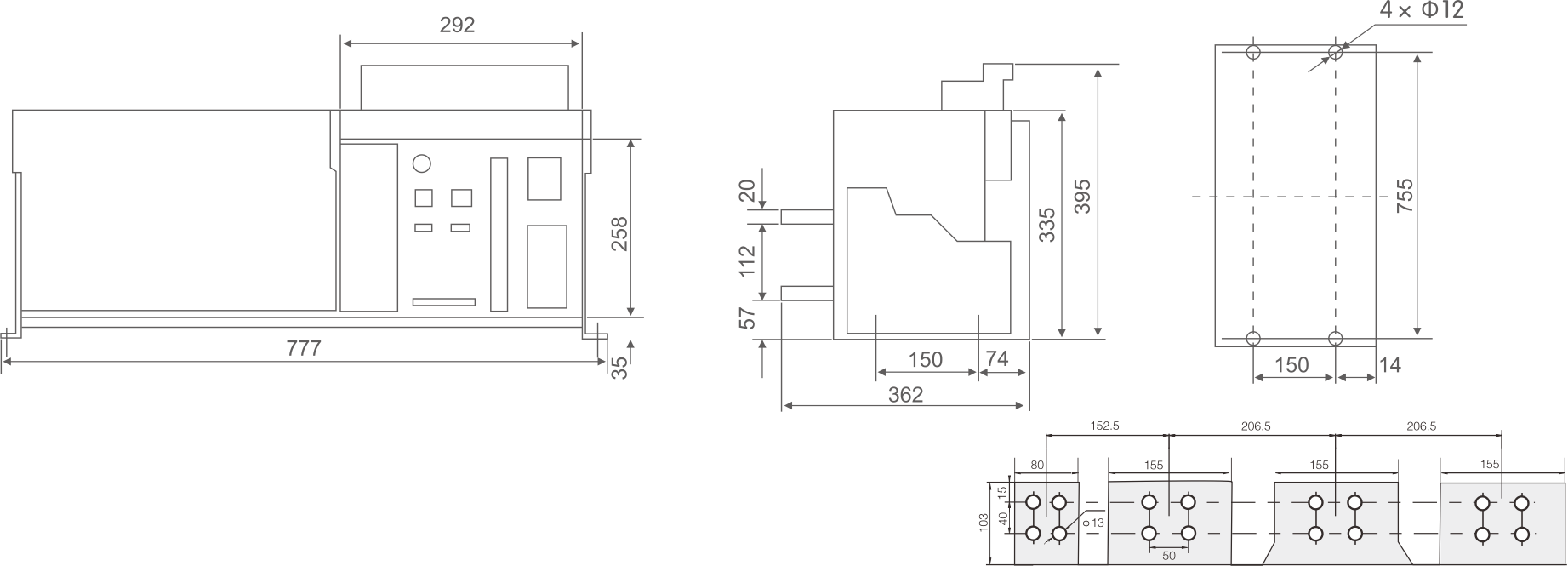

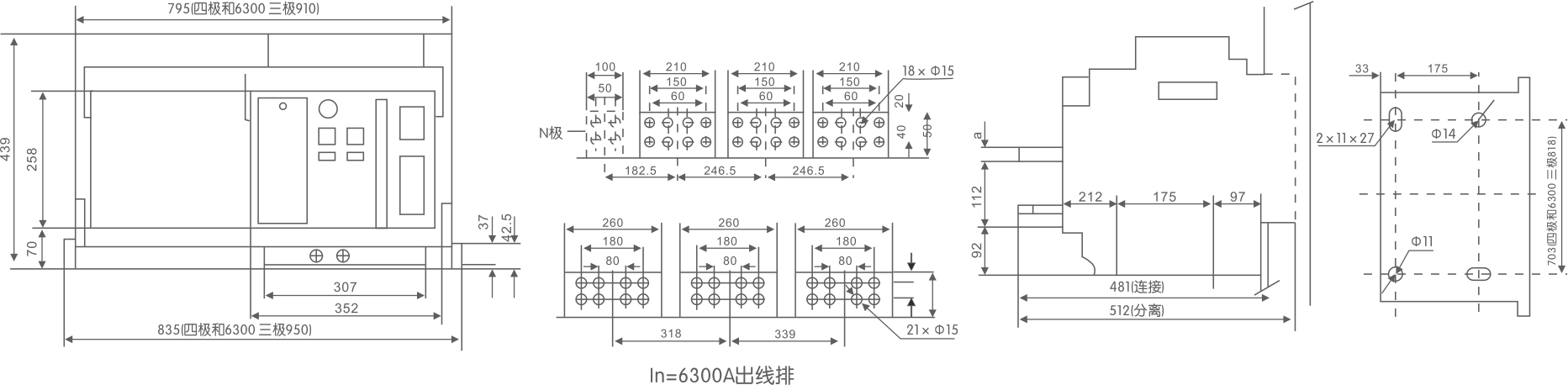

FSW1-6300A 固定式断路器安装尺寸、外形尺寸

固定式断路器安装尺寸及外形尺寸( Inm=6300A 三极、四极）

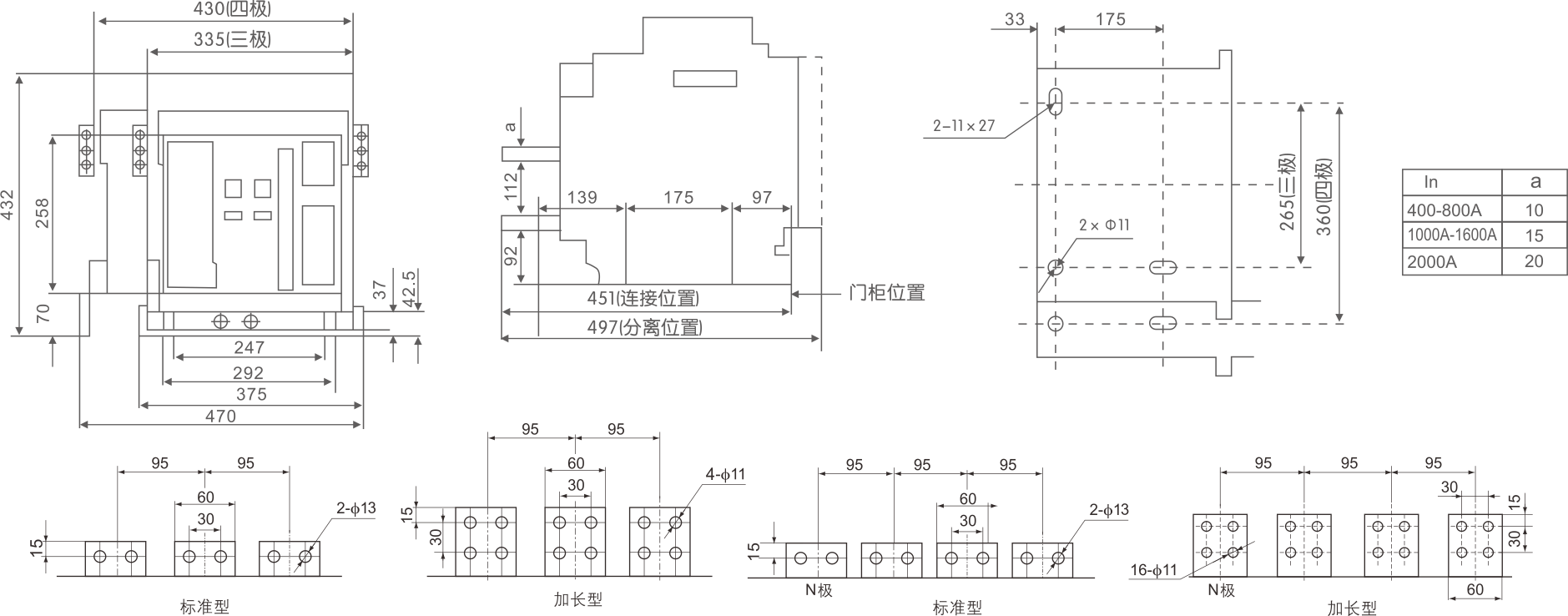

FSW1-2000A 抽屉式断路器安装尺寸、外形尺寸

抽屉式断路器安装尺寸及外形尺寸( Inm=2000A 三极、四极)

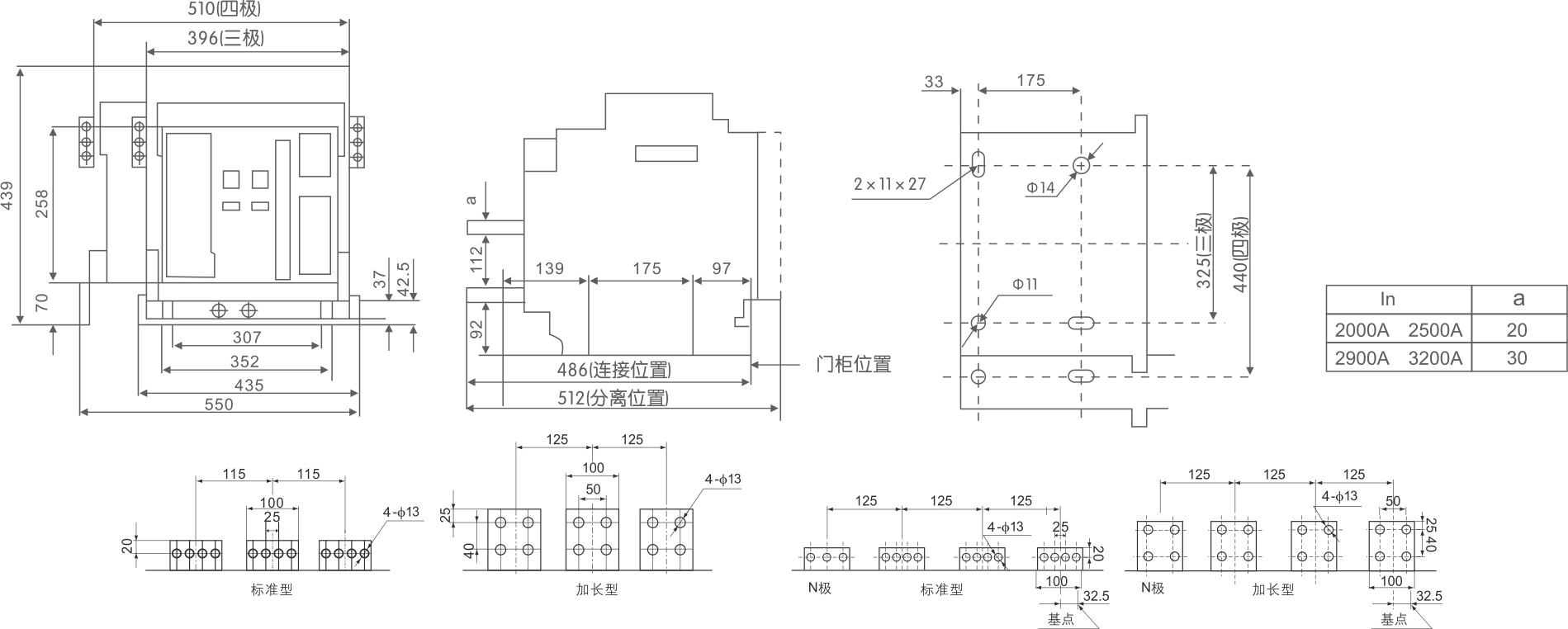

FSW1-3200A 抽屉式断路器安装尺寸、外形尺寸

抽屉式断路器安装尺寸及外形尺寸( Inm=3200A 三极、四极）

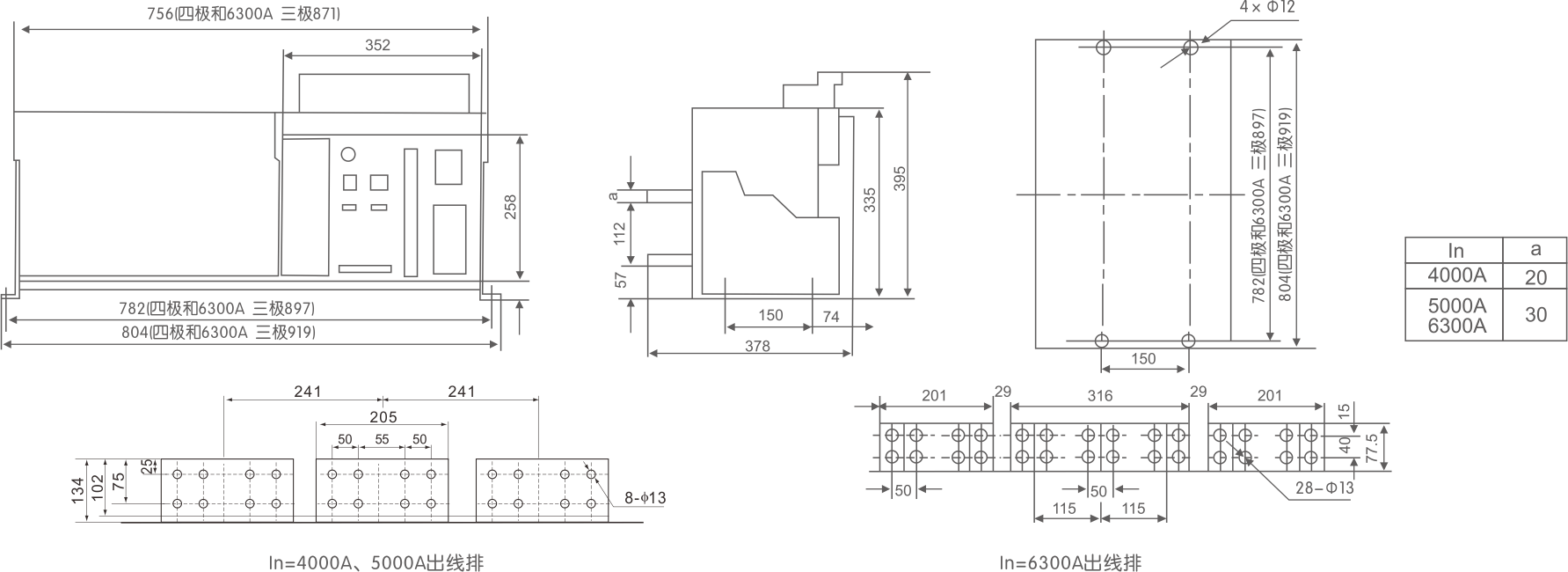

FSW1-6300A 抽屉式断路器安装尺寸、外形尺寸

抽屉式断路器安装尺寸及外形尺寸( Inm= 6300A 三极、四极)

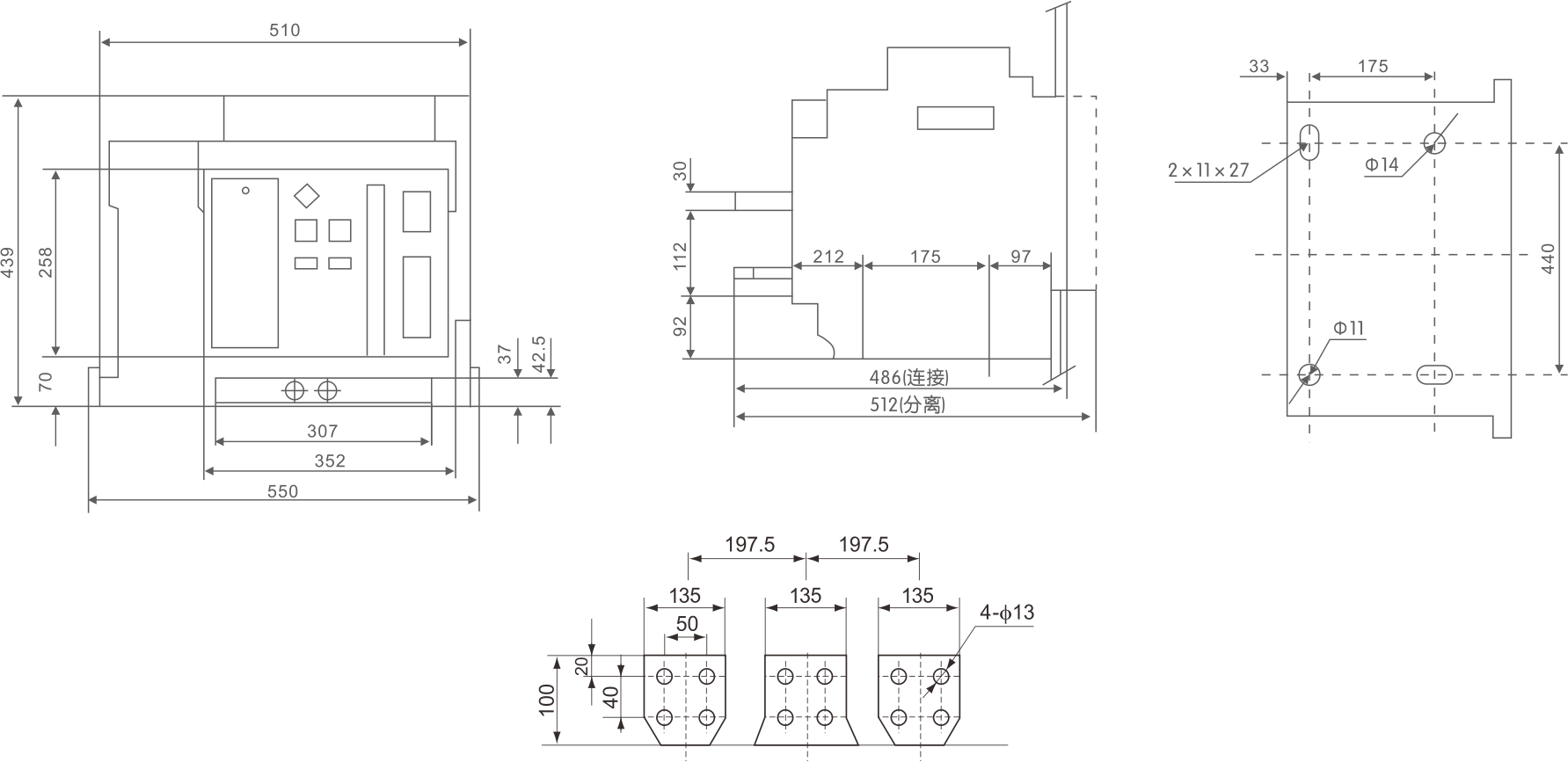

FSW1-4000A 抽屉式断路器安装尺寸、外形尺寸

抽屉式断路器安装及外形尺寸( Inm=4000A 三极）

FSW1-4000A（四极）抽屉式断路器安装尺寸、外形尺寸

抽屉式断路器安装及外形尺寸( Inm=4000A 四极）

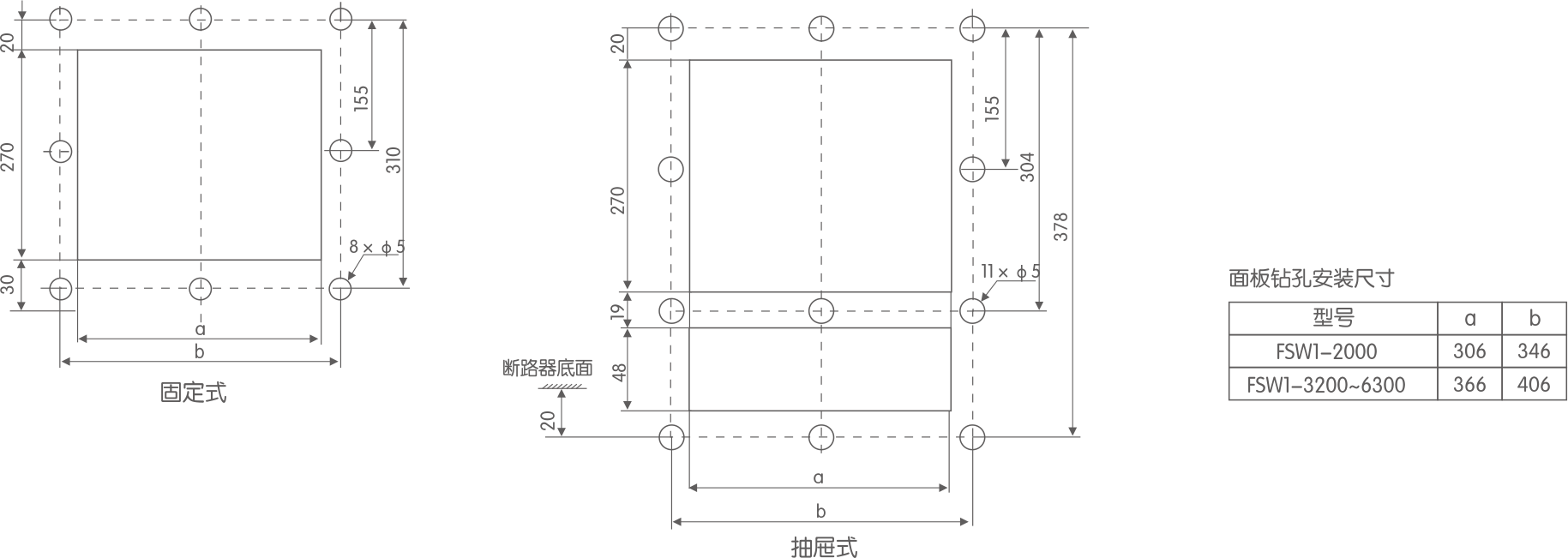

面板钻孔安装尺寸见图

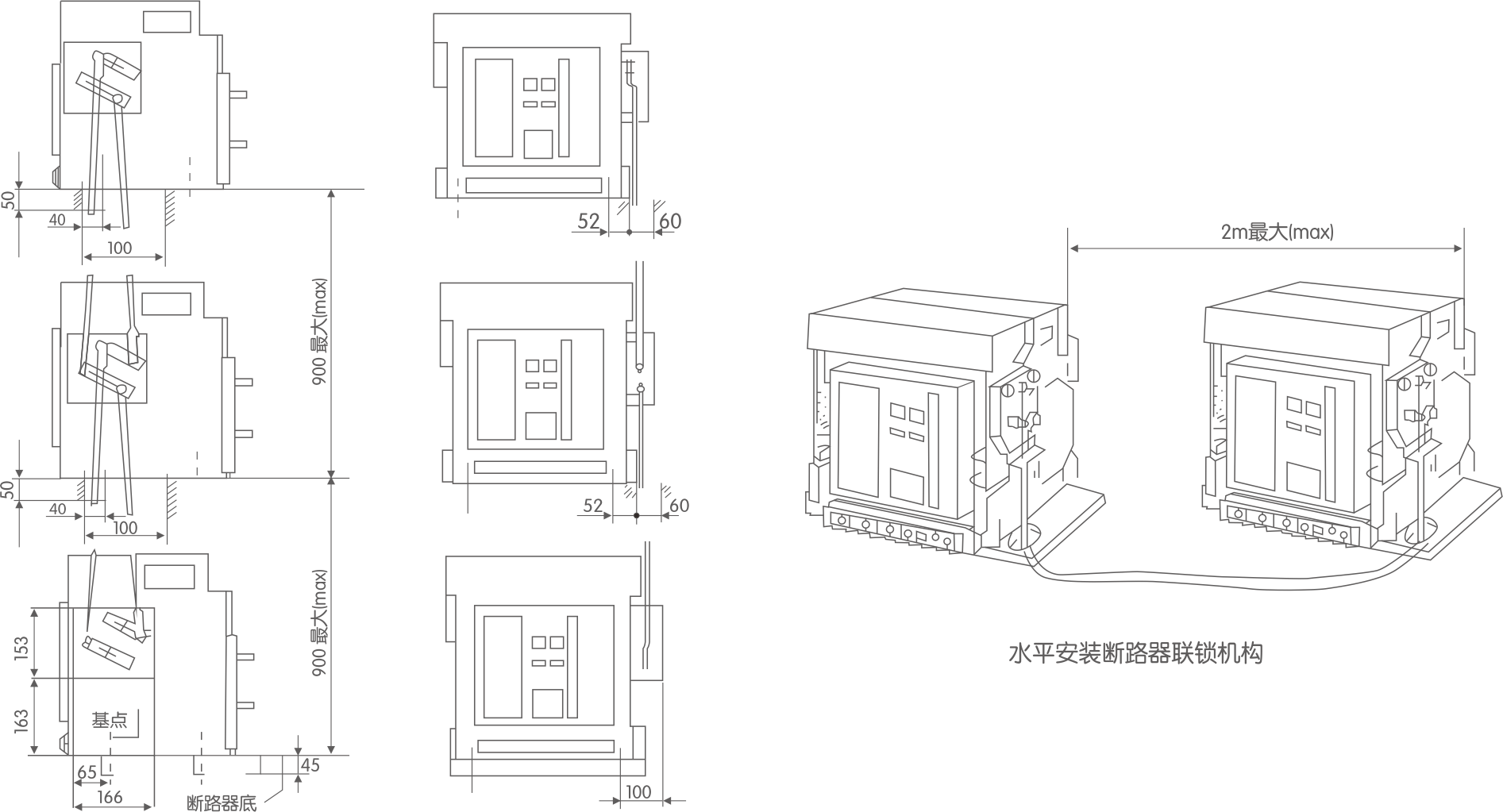

断路器的联锁机构与水平安装断路器联锁机构见图

断路器的联锁机构说明：

左图为用联杆联锁的3个垂直安装断路器。

如2个断路联锁只需要除最上面的断路器。

水平安装断路器联锁机构说明：

钢缆绳联锁的 ö 水平位置断路器 Ì 定式或抽屉式ó图为水平放置断路器联锁机构。
