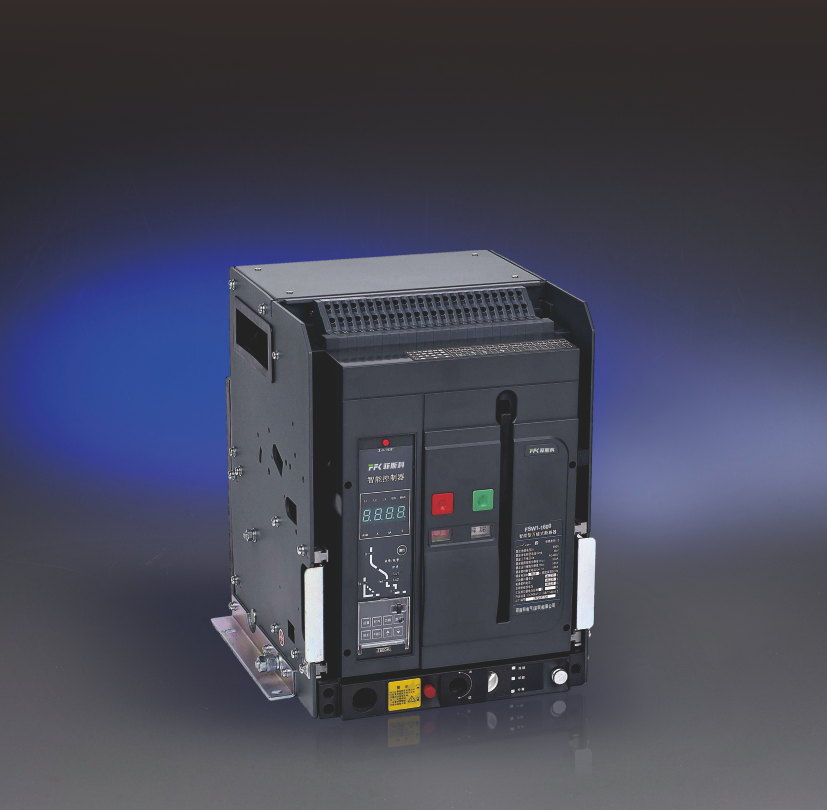

主要技术指标

壳架等级额定电流Inm(A)：1600

额定电流In(A)：200、400、500、630、800、1000、1250、1600

额定工作电压Ue(V)：AC400,AC690

工作频率(Hz)：50Hz/60Hz

额定绝缘电压UM)：1000

额定冲击耐受电压Uimp(kV)：12

工频耐受电压 UN lmin：3500

极数：3、4

N极额定电流In(A)：100%In

使用类别：GB/T14048.2：B

额定极限短路分断能力：AC400V：65

leu(kA)(有效值)类别：AC690V：50

额定运行短路分断能力：AC400V：55

Ics(kA)(有效值)：AC690V：50

额定短路接通能力：AC400V：143

lcs(kA)(有效值)：AC690V：105

额定短时耐受电流：AC400V：55

(1s)lcw(kA)(有效值)：AC690V：50

全分段时间(无附加延时)(ms)：25

闭合时间(ms)：最大70

电气寿命(次)：AC400V：In=200A~630A：3000

                                         In=800A~1250A：2000

                                         In=1600A：1500

                        AC690V：In=800A~1250A：1200

                                         In=1600A：1000

机械寿命(次)：免维护：15000

                        有维护：20000

外形尺寸(宽x高x深)mm：固定式：3P：260x310x240

                                                        4P：330x310x 240

                                         抽屉式：3P：275x345x330

                                                        4P：345 x345 x330

正常工作条件和安装条件

◆ 周围空气温度为了-5℃~+40℃(超出范围可降容使用),且24h的平均值不超过+35℃;
◆ 安装地点的海拔不超过2000m，超过2000m降 容使用;
◆ 安装地点的空气相对湿度在最高温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度,例
◆ 如20℃时达90%,对由于温度变化偶尔产生的凝露应采取特殊措施;
◆ 污染等级为3级;
◆ 断路器主电路安装类别为IV，其余辅助电路和控制电路安装类别为II;
◆ 断路器应安装在无爆炸危险、无导电尘埃、无雨雪侵袭、无足以腐蚀金属和破坏绝缘的地方。

接线图

控制回路

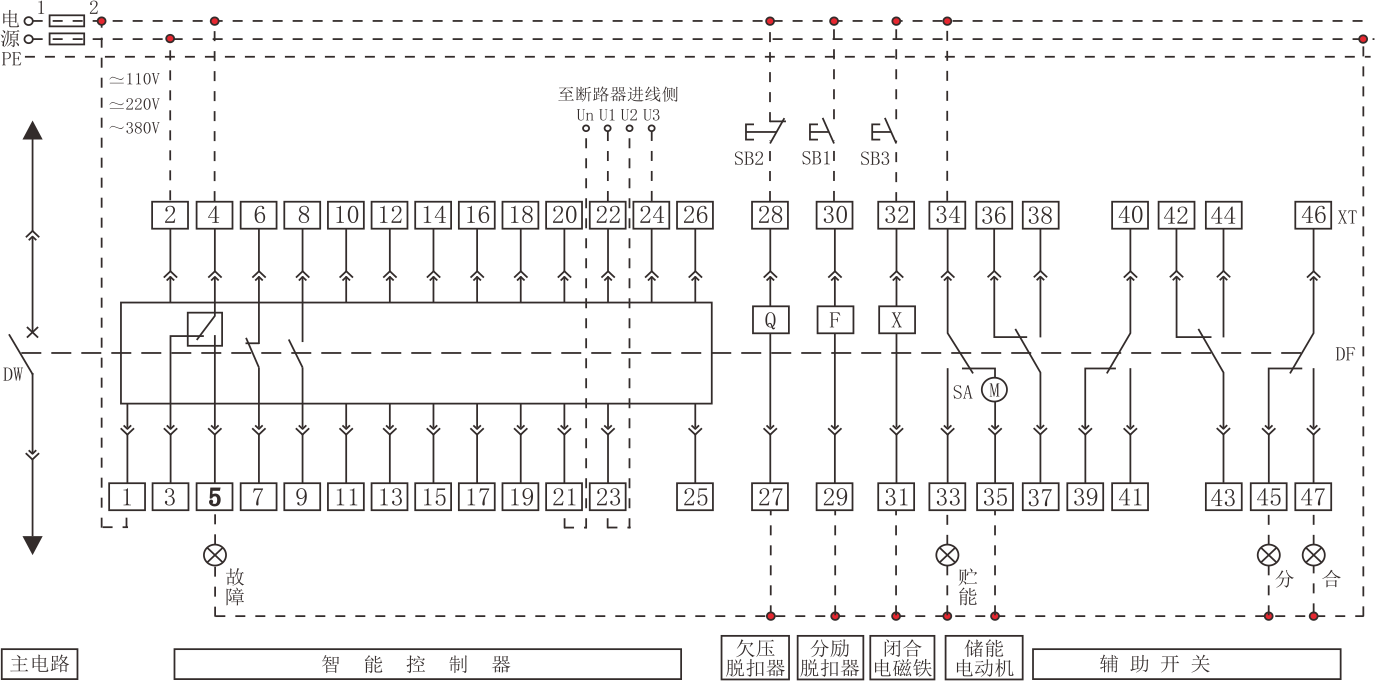

配M型智能控制器的二次回路接线图（默认配置，如下图）

Q：欠电压脱扣器                                F：分励脱扣器                             X：闭合电磁铁                              Df：辅助开关
SA：电动机微动开关                         M：电动机                             XT：接线端子                                     ：信号灯（用户自备）
SB1：分闸按钮（用户自备）           SB2：紧急分闸按钮（用户自备）          SB3：合闸按钮（用户自备）

注：二次回路输出说明：
◆红色虚线部分由用户自行连接，控制回路注意加熔断器保护。
◆1#、2#：辅助电源输入端，直流时1#为正，2#为负。
◆3#、4#、5#：故障跳闸触点输出（四为公共端），触点容量：AC380V、16A。
◆6#、7#和8#、9#：两组断路器状态辅助端点，触点容量：AC380V、16A。若用户提出，端子6#、7#可输出常开接点。
◆21#、22#、23#、24#：电压信号输入端（N、A、B、C顺序不可接错）。注：常规产品无电压表功能，特殊订货要求带电压表功能时，费用另计。
◆若Q、F、X、M的控制电源电压不同时可分别接不同电源。欠压脱扣器必须直接接自主回路电源，以提高供电的可靠性与安全性。
◆端子号35#可直接接电源（自动预储能），也可串接常开按钮后接电源(手动预储能)。
◆辅助开关默认配置为4组转换，如果用户需要其它型式时请沟通。

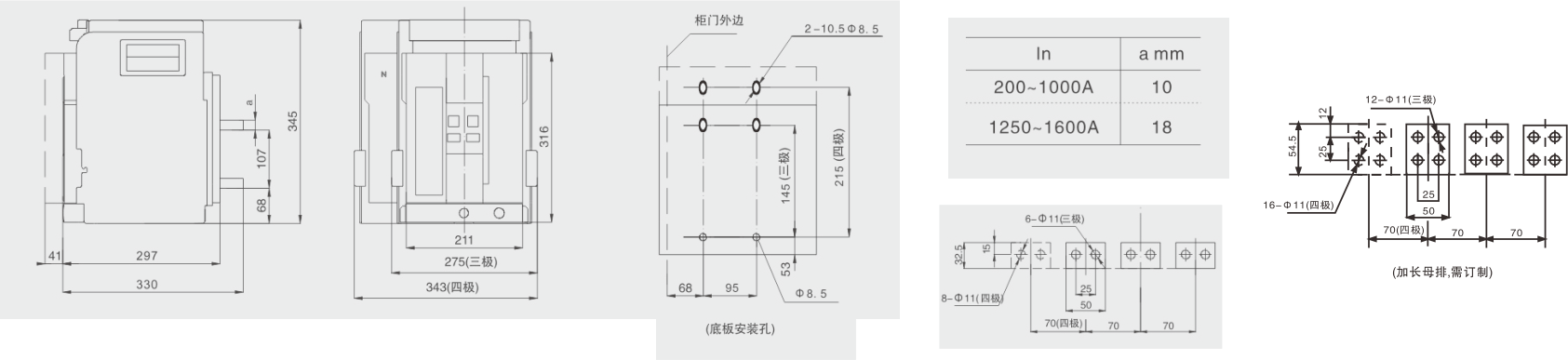

智能型万能式断路器（抽屈式）安装尺寸

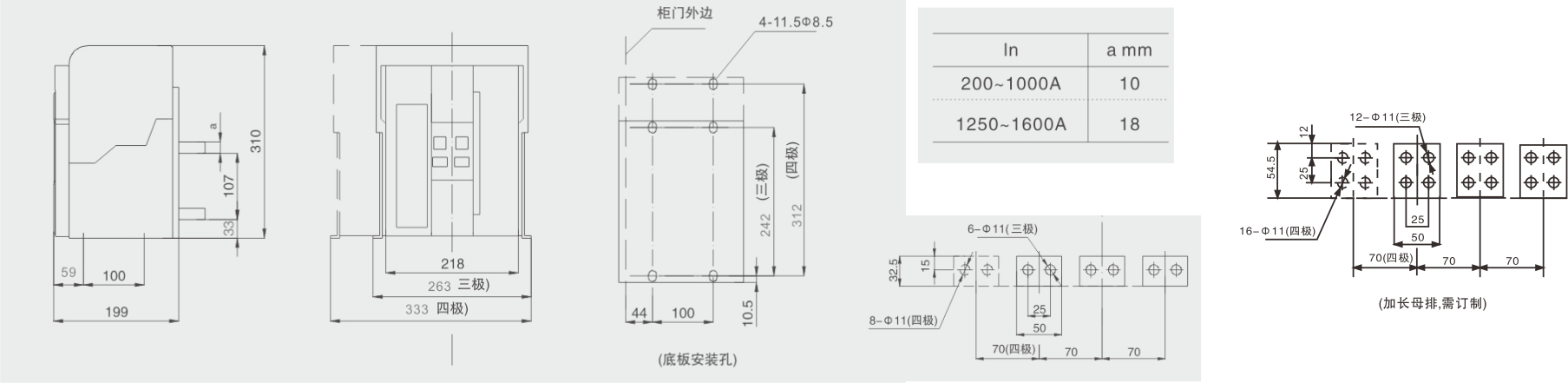

智能型万能式断路器（固定式）安装尺寸

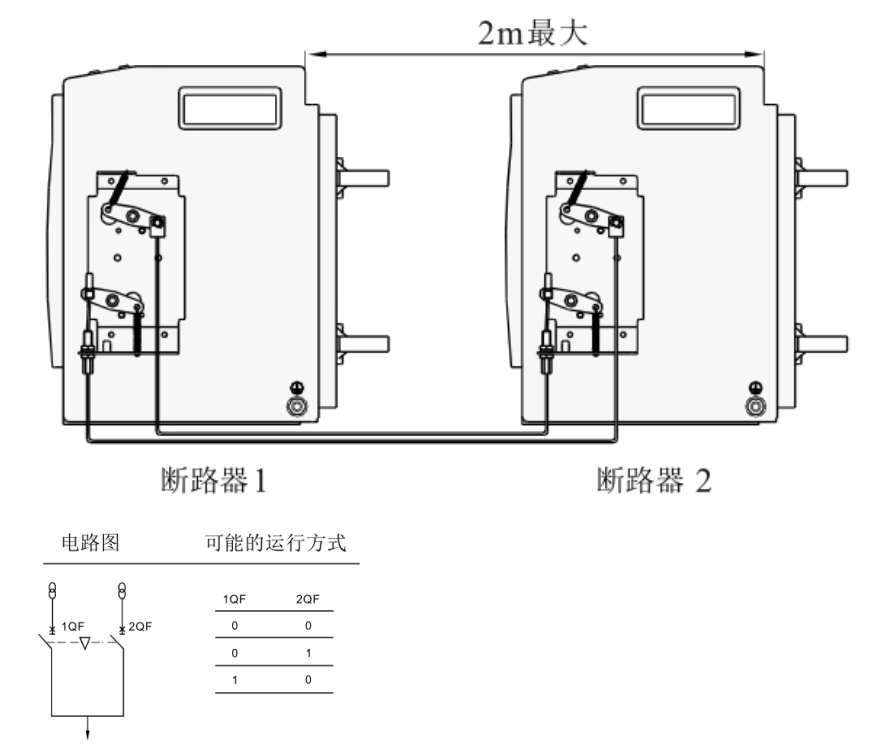

两台平放或叠装断路器的钢缆联锁

注：钢缆联锁的钢缆长度常规为2.5m，
也可提供1.5m钢缆，但用户订货时需注明。

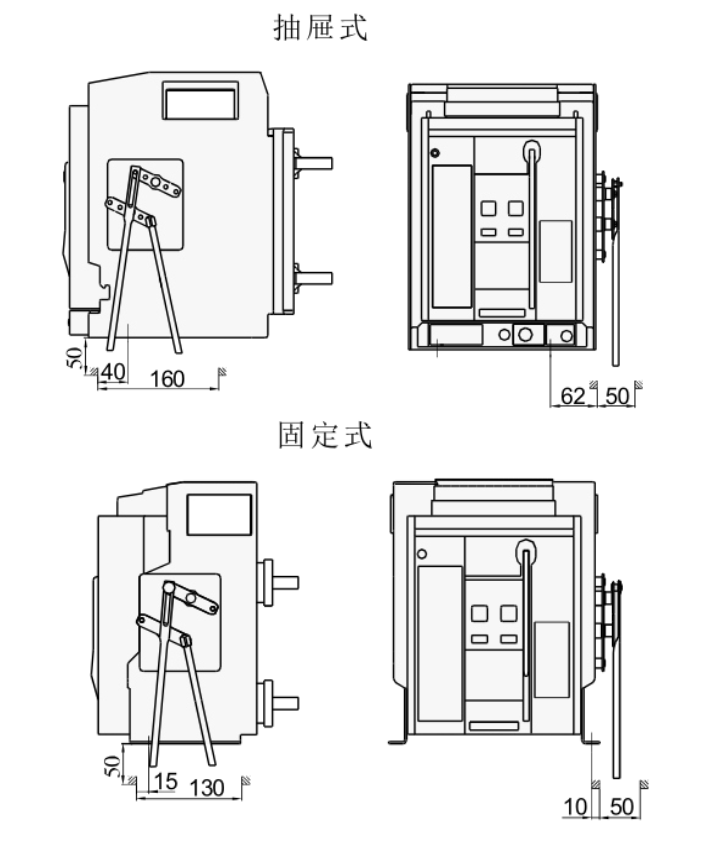

两台叠装断路器的联杆联锁

注：上下安装板间距0.6m~0.7m.
