正常工作条件及安装条件

◆在无爆炸危险的介质中，且介质无足以腐蚀金属和破坏绝缘的气体和导电尘埃的地方                          ◆安装地点的海拔高度不超过2000m

◆断路器的安装方式，安装位置，及安装角度任意。                                                                                 ◆在无雨雪侵袭的地方

◆周围介质温度不高于40℃和不低于-25℃                                                                                                 ◆污染等级3

◆ 智能式断路器适用于下列工作环境：                                                                                                      ◆安装类别Ⅲ

主要参数技术

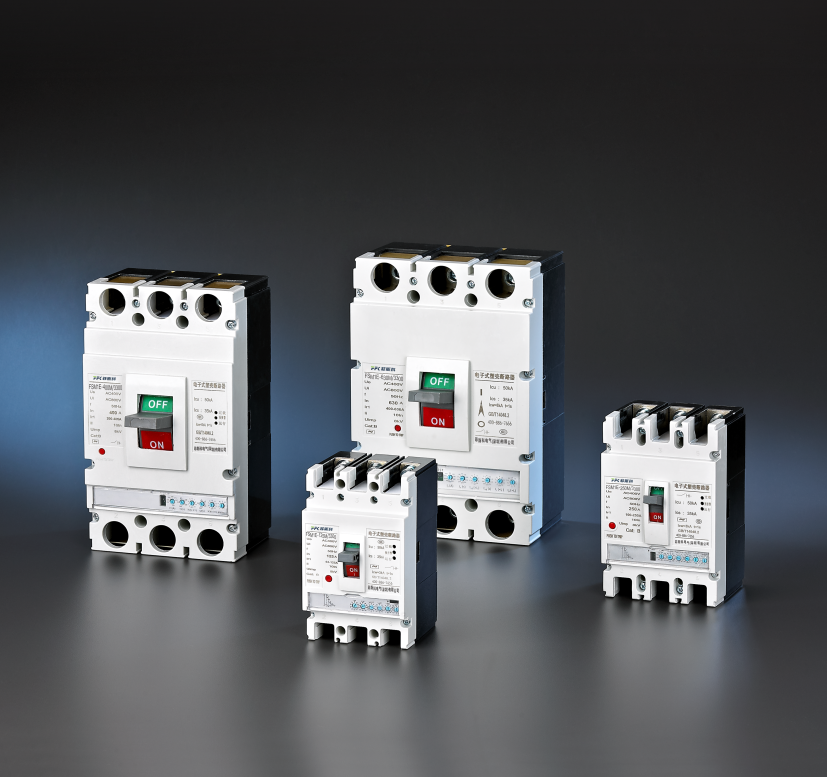

型号：FSMIE-125M/250M/400M/630M/800M

           FSMIE-125H/250H/400H/630H/800H

极限短路分断能力kA 运行短路分断能力kA：400V—50/75/100

                                                                       690V—20/30

                                                                       400V—35/50/65

                                                                       690V—10/15/20

壳架电流A：125~800

额定电流A：10~800

操作次数及频率：有载—1000/1500

                             无载—4000/7000/8500

                             次/h—60/120

额定绝缘电压Ui（V）：800

额定工作电压Ue（V）：400/600/690

飞弧距离mm：≤30/≤50

注：在每个操作循环期间，断路器保持接通的最长时间为2s。保护电动机用断路器在Un，6ln接通时，接通的最短时间为0.1s。

用途类型为配电型

配电型FSMIE断路器脱扣器方式代号为3，具有过载长延时+短路短延时+短路瞬时保护功能。如选型型号为FSMIE-100M/3300。

保护功能：过载长延时

壳架等级：125~1250

额定电流 In(A)：32~1250

电流设定值 (A)：lr]=12.5-14-16-18-20-22-25-28-30-32

                            lr1=25-28-32-36-40-45-50-56-60-63

                            lr1=40-45-50-56-63-70-75-80-90-100-125

                            lr1=100-112-125-140-150-160-180-200-225-250

                            lr1=160-180-200-225-250-280-315-350-375-400

                            lr1=250-280-315-350-375-400-450-500-560-630

                            lr1=315-350-400-450-500-560-630-700-760-800

                            lr1=315-350-400-450-500-560-630-700-760-800

                            lr1=400-450-500-560-630-700-800-900-950-1000

                            lr1=500-560-630-700-800-900-1000-1120-1180-1250

动作特性/时间：按It动作
1.05ln，2h内不动作1.3ln ,≤1h动作
2.0lr1t1=(12-60-80-100sIFSM1E-100/250)1=(12-60-100-150js(FSM1E-400/630/800/1250)

动作允差：±20%

保护功能：短路短延时

壳架等级：125~1250

额定电流 In(A)：32~1250

电流设定值 (A)：lr]={2-2.5-3-4-5-6-7-8-10-12)x lr1

                            lr2={2-2.5-3-3.5-4-5-6-7-8-10)x lr1

动作特性/时间：当lr2≤l<1.5lr2，反时限动作;1.5r2，t2=(0.06-0.1-0.2-0.3)s反时限:±20%

                           当1.5lr2≤l<lr3,定时限动作:t2=0.06s.+0.02s

                                                                      t2=0.1s，±0.03s

                                                                      t2=0.2s，±0.04s

                                                                      t2=0.3s，±0.06s

动作允差：±10%

保护功能：短路瞬时

壳架等级：125~1250

额定电流 In(A)：32~1250

电流设定值 (A)：lr3={4-6-7-8-10-11-12-13-14-16) x Ir1
                            lr3=14-6-7-8-9-10-11-12-13-14) x lr1
                            lr3={4-5-6-7-8-9-10-11-12) x lr1
                            lr3={4-5-6-7-8-9-10-12-14-16) x lr1
                            lr3={4-5-6-7-8-9-10-12-14) x lr1
                            lr3={4-5-6-7-8-9-10-12) x Ir1

动作特性/时间：瞬时动作

动作允差：±15%

保护功能：中性级保护四极C型

壳架等级：125~1250

额定电流 In(A)：32~800

电流设定值 (A)：lr1N =lr1,lr2N=lr2,lr3N=lr3

保护功能：过载预报警

壳架等级：全系列

额定电流 In(A)：32~1250

电流设定值 (A)：Ir0=（0.7-0.75-0.8-0.85-0.9-0.95-1.0) x lr1

用途类型为电动机保护型

电动机保护型FSMIE断路器脱扣器方式代号为3、用途代号为2，具有过载长延时+短路短延时+短路瞬时保护功能。
如选型型号为FSMIE-100M/33002。

保护功能：过载长延时

壳架等级：125~800

额定电流 In(A)：32~800

电流设定值 (A)：lr1=12.5-14-16-18-20-22-25-28-30-32

                            lr1=25-28-32-36-40-45-50-56-60-63

                            lr1=40-45-50-56-63-70-75-80-90-100-125

                            lr1=100-112-125-140-150-160-180-200-225-250

                            lr1=160-180-200-225-250-280-315-350-375-400

                            lr1=250-280-315-350-375-400-450-500-560-630

                            lr1=500-550-600-630-660-700-740-780-800

动作允差：±20%

保护功能：短路短延时

壳架等级：125~630

额定电流 In(A)：32~630

电流设定值 (A)：lr1=(2-2.5-3-4-5-6-7-8-10-12) x lr1

动作特性/时间：当lr2≤l<1.5lr2，反时限动作;1.5r2，t2=(0.06-0.1-0.2-0.3)s反时限:±20%

                           当1.5lr2≤l<lr3,定时限动作:t2=0.06s.+0.02s

                                                                      t2=0.1s，±0.03s

                                                                      t2=0.2s，±0.04s

                                                                      t2=0.3s，±0.06s

动作允差：±10%

保护功能：短路瞬时

壳架等级：125~630

额定电流 In(A)：32~630

电流设定值 (A)：lr3=(4-6-7-8-10-11-12-13-14-16) x lr1
                            lr3=(4-6-7-8-9-10-11-12-13-14) x lr1

动作特性/时间：瞬时动作

动作允差：±15%

保护功能：中性级保护四极C型

壳架等级：125~800

额定电流 In(A)：32~800

电流设定值 (A)：lr1N =lr1,lr2N=lr2,lr3N=lr3

保护功能：过载预报警

壳架等级：全系列

额定电流 In(A)：32~1250

电流设定值 (A)：Ir0=（0.7-0.75-0.8-0.85-0.9-0.95-1.0) x lr1

使用类别代号

电路性质：主电路

使用类别代号：A:AC-3

典型用途：非选择性配电保护电动机保护(鼠笼型异步电动机的起动，运转中分断)

电路性质：辅助电路

使用类别代号：AC-15:DC-13

典型用途：控制大于72VA的交流电磁负载控制直流电铁负载

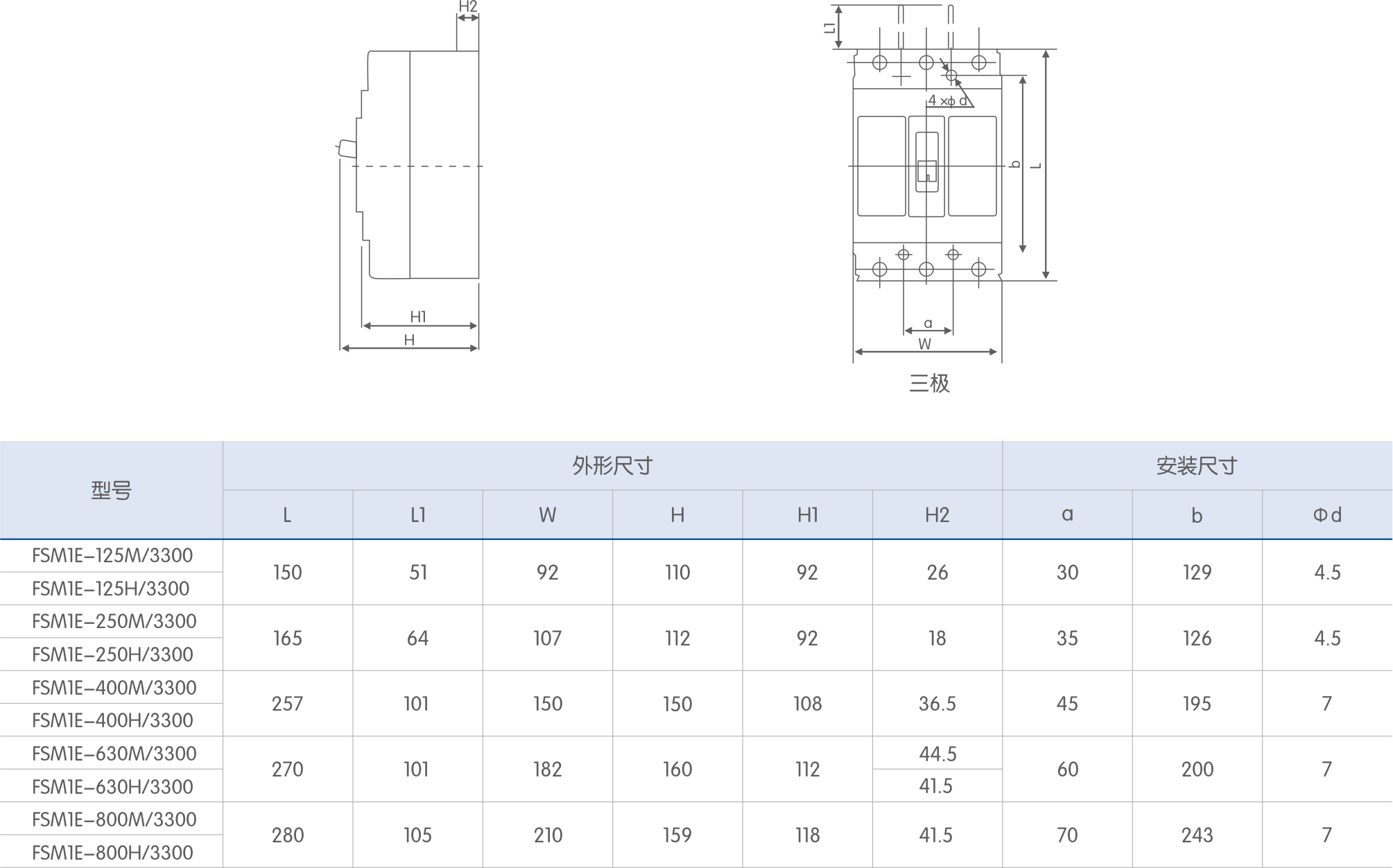

外形及安装尺寸
