正常使用条件

◆ 海拔：≤2000m
◆环境温度：-5℃~+40℃
◆能耐受潮湿空气的影响,能耐受盐雾、油雾的影响
◆污染等级为3级
◆最大倾斜度为22.5°
◆在无爆炸危险的介质中，且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方，在没有雨雪侵袭的地方
◆安装类别Ⅲ

海拔(m)：2000~5000

工频耐压M)：1800~3000

工作电流修正系数：0.83~1

短路分断能力修正系数：0.63~1

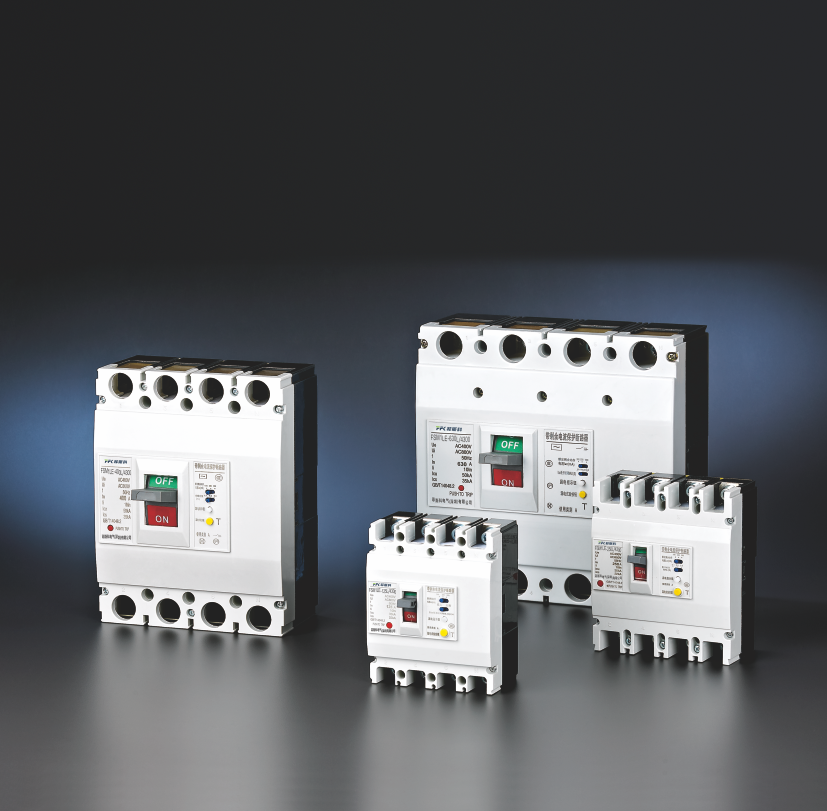

主要技术参数

型号：FSMILE-125/250/400/630/800

壳架等级额定电流Inm(A)：125~800

额定电流In(A)：16~800

额定工作电压Ue(V)：AC400V

额定绝缘电压Ui（V）：AC800V

额定冲击耐受电压Uimp（V）：AC8000V

极数：3/4

分断能力级别：M/L

额定极限短路分断能力Icu(kA)：50~85

额定运行短路分断能力Ics (kA)：35~55

使用类别：A

操作性能(次)：通电ON—1500~3000

                        不通电OFF—3000~7000

飞弧距离(mm)：≤50/≤100

用途类型为配电型

配电型FSMILE断路器可分为两种脱扣器方式:

——代号为3的热动+电磁脱扣器与剩余电流脱扣器，如选型型号为FSMILE-100/4300BU:

——代号为2的仅有电磁脱扣器与剩余电流脱扣器，如选型型号为FSMILE-100/4200BU。

◆脱扣器方式代号为3，热动+电磁脱扣器

保护功能：过载保护

壳架等级：全系列

额定电流 In(A)：10~800

动作特性：按t动作1.05In(冷态)，1h内不动作(In≤63A)1.3In (热态)，≤1h动作(In≤63A)1.05In(冷态)，2h内不动作(In>63A)1.3In(热态)，≤2h动作(ln>63A)

保护功能：短路保护

壳架等级：125~800

额定电流 In(A)：10~800

瞬时脱扣整定电流(lr)(A)：10 In（(可提供5In，订货时注明）

动作时间：瞬时动作

动作允差：±20%

保护功能：中性极保护C型/D型(四极断路器)

壳架等级：125~800

额定电流 In(A)：10~800

中性极过载保护电流设定值(A)，中性极瞬时脱扣整定电流(A)：In, 10 In、63,630、100,1000、125，1250、225,2250、250,2500、400,4000（可提供中性极过载保护电流没定值为In中性极短路保护电流没定值为10In，订货时注明）

保护功能：剩余电流保护器

壳架等级：125/250~800

剩余电流脱扣器：AC型保护（U/V）

电流设定值 In△(A)：0.1/0.3/0.5可调，非延时型、0.1/0.3/0.5/1可调，延时可调型

动作时间：最大断开时间(ms)<40

◆脱扣器方式代号为2，仅有电磁脱扣器与剩余电流脱扣器

保护功能：短路保护

壳架等级：125~800

额定电流 In(A)：10~800

瞬时脱扣整定电流(lr)(A)：10 In（(可提供5In，订货时注明）

动作时间：瞬时动作

动作允差：±20%

保护功能：中性极保护C型/D型(四极断路器)

壳架等级：125~800

额定电流 In(A)：10~800

中性极过载保护电流设定值(A)，中性极瞬时脱扣整定电流(A)：In, 10 In、63,630、100,1000、125，1250、225,2250、250,2500、400,4000（可提供中性极过载保护电流没定值为In中性极短路保护电流没定值为10In，订货时注明）

保护功能：剩余电流保护器

壳架等级：125/250~800

剩余电流脱扣器：AC型保护（U/V）

电流设定值 In△(A)：0.1/0.3/0.5可调，非延时型、0.1/0.3/0.5/1可调，延时可调型

动作时间：最大断开时间(ms)<40

用途类型为电动机保护型

电动机保护型FSMI 新路器可分为两种脱扣器方式:

——代号为3的热动+电磁脱扣器与剩余电流脱扣器，如选型型号为FSMILE-63M/33002U;

——代号为2的仅有电磁脱扣器与剩余电流脱扣器，如选型型号为FSMILE-63M/32002U。

◆热动+电磁脱扣器与剩余电流脱扣器

保护功能：过载保护

壳架等级：全系列

额定电流 In(A)：10~800

动作特性：按It动作1.0In(冷态)，2h内不动作1.2ln(热态)，2h内动作1.5In(热态)s8min7.2In(冷态)，6s<Tp≤20s脱扣级别：20

保护功能：短路保护

壳架等级：全系列

额定电流 In(A)：10~800

瞬时脱扣整定电流(lr)(A)：12 In

动作时间：瞬时动作

动作允差：±20%

保护功能：中性极保护C型/D型(四极断路器)

壳架等级：125~800

额定电流 In(A)：10~800

中性极过载保护电流设定值(A)，中性极瞬时脱扣整定电流(A)：In, 12 In、63,756、100,1200、125,1500、225,2700、250,3000、400.4800、4800,6400（可提供中性极过载保护电流没定值为In中性极短路保护电流没定值为12In，订货时注明）

保护功能：剩余电流保护器

壳架等级：125/250~800

剩余电流脱扣器：AC型保护（U/V）

电流设定值 In△(A)：0.1/0.3/0.5可调，非延时型、0.1/0.3/0.5/1可调，延时可调型

动作时间：最大断开时间(ms)<40

保护功能：短路保护

壳架等级：全系列

额定电流 In(A)：10~630

短路保护电流设定值(A)：12 In

动作时间：瞬时动作

动作允差：±20%

保护功能：中性极保护C型/D型(四极断路器)

壳架等级：125~800

额定电流 In(A)：10~800

中性极过载保护电流设定值(A)，中性极瞬时脱扣整定电流(A)：12In、756、1200、1500、2700、3000、4800、6400（可提供10In，订货时可注明）

保护功能：剩余电流保护器

壳架等级：125/250~800

剩余电流脱扣器：AC型保护（U/V）

电流设定值 In△(A)：0.1/0.3/0.5可调，非延时型、0.1/0.3/0.5/1可调，延时可调型

动作时间：最大断开时间(ms)<40

脱扣器特性

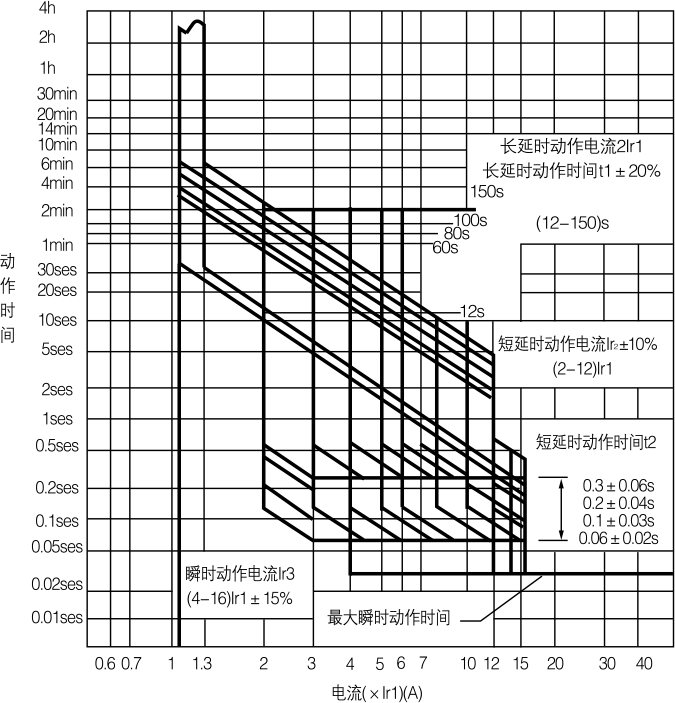

具有过载长延时反时限、短路瞬时动作等保护功能，可由用户自行设定组成所需的保护特性；中性线过电流保护电流、时间参数100%自动跟踪相线整定值。脱扣器特性见下图。

外形及安装尺寸（单位：mm）

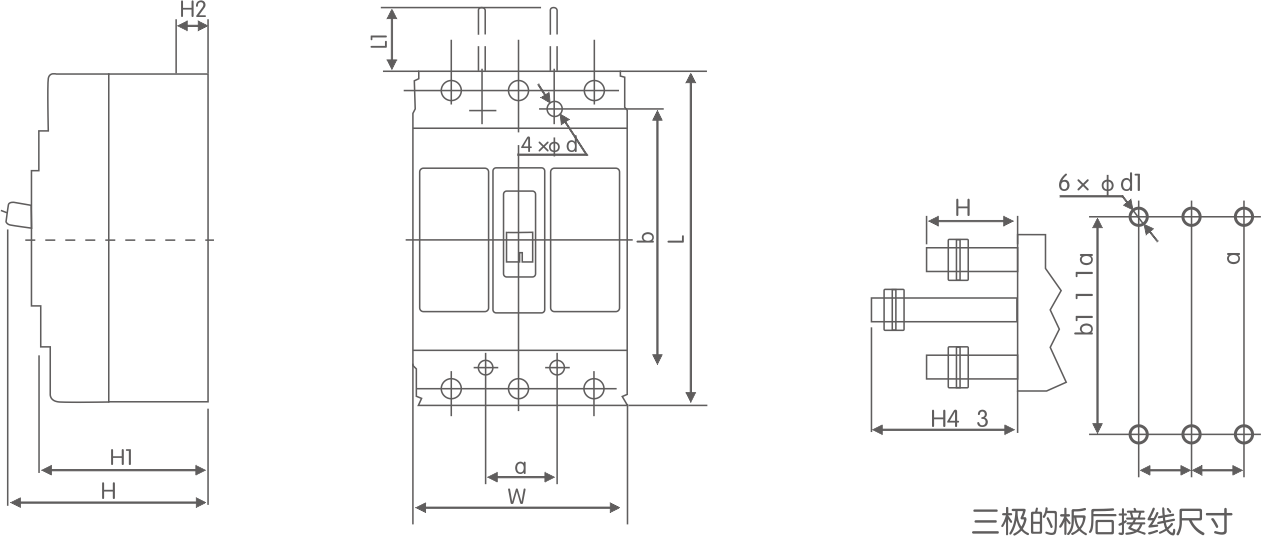

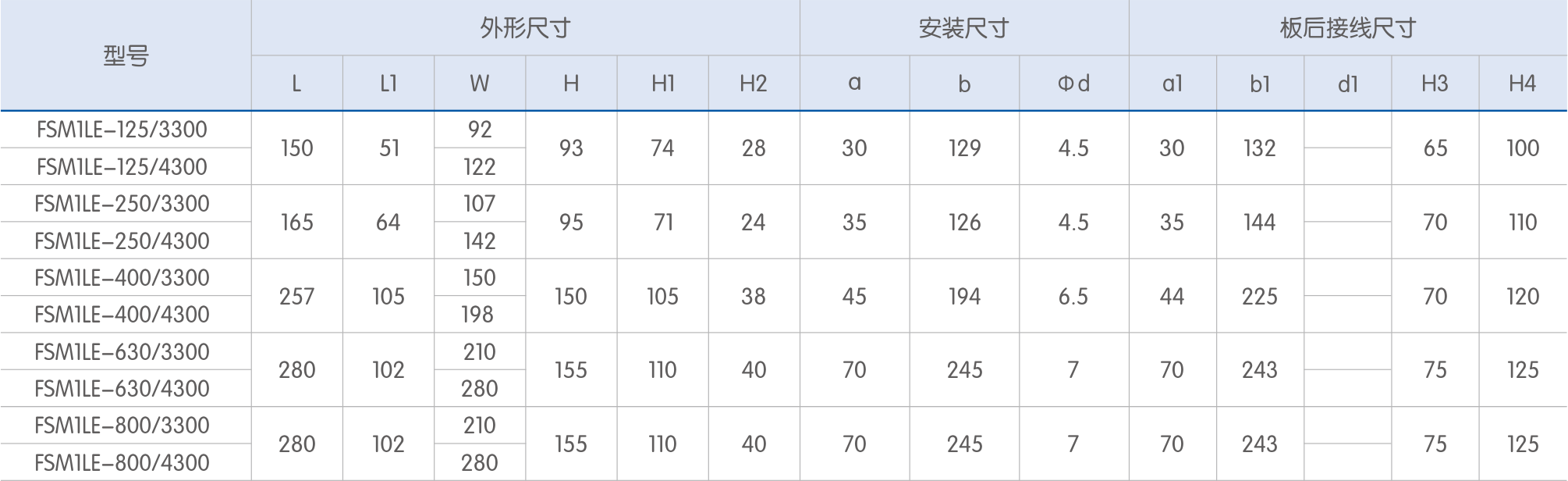

固定式板前、板后接线的外形及安装尺寸
