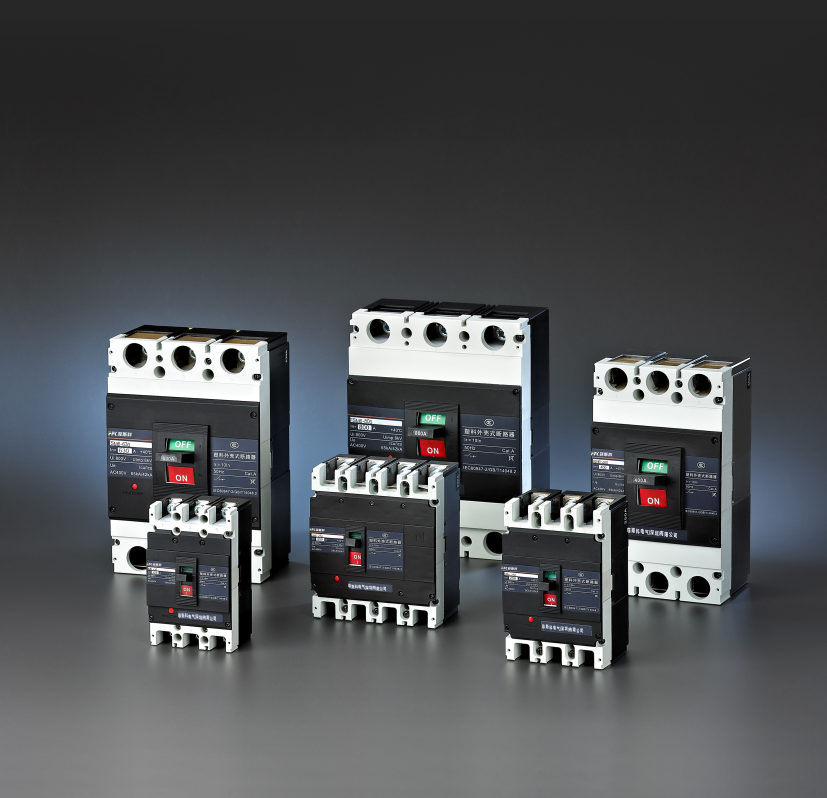

正常使用条件

◆ 周围空气温度

◇ 周围空气温度上限为+40℃；

◇ 周围空气温度下限为-5℃；

◇ 周围空气温度24h的平均值不超过+35℃。

◆ 海拔：安装地点的海拔不超过2000m。

◆ 大气条件：

                  大气相对湿度在周围空气温度为+40℃时不超过50%；在较低温度下可以有较高的相对湿度；最湿月的月平均最大相对湿度为90%，

                  同时该月的月平均最低温度为+25℃，并考虑到因温度变化发生在产品表面上的凝露。

◆ 污染等级：污染等级为3级。

主要技术参数

断路器的额定值

型号：FSM 6-63M/125M/250M/400M/630M/800M

           FSM 6-125H/250H/400H/630H/800H

壳架等级额定电流(A)：63~800

额定电流(A)：10~800

额定工作电压Ue（V）：400/690/1000

额定绝缘电压Ui（V）：800/1000

额定极限短路分断能力（kA）400V：50*~100

额定运行短路分断能力（kA）400V：35*~65/10

可维护机械寿命(次)：10000/20000

电气寿命AC400V(次)：2000/3000

极数：3/4

飞5瓜距离(mm)：≤50/≤100

配电用断路器过电流脱扣器各极同时通电时的反时限断开动作特性

试验电流名称：约定不脱扣电流：1.05I/in

约定时间：2h（In>63A），1h（ln≤63A）

起始状态：冷态

试验电流名称：约定脱扣电流：1.30I/in

约定时间：2h（ln>63A）, 1h（ln≤63A）

起始状态：紧接着试验一后开始

试验电流名称：瞬时脱扣 400/690V：8/12 In

约定时间：分断时间 <0.2s

试验电流名称：瞬时脱扣 800/1000V：5/10 In

约定时间：分断时间 <0.2s

电动机保护用断路器过电流脱扣器各极同时通电时的反时限断开动作特性

1.0I/in—约定时间>2h—起始状态—冷态

1.2I/in—约定时间≤2h—起始状态—紧接着试验一后开始

1.5I/in—约定时间≤2min—起始状态—热态—备注：In≤25

                            ≤8min—起始状态—热态—备注：25A<In≤800A

7.2I/in—约定时间0.5s≤T≤5S—起始状态—冷态—备注：In≤25A

                            6s≤T≤20s—起始状态—冷态—备注：25A<In≤800A

断路器的内部附件和外部附件

◆ 断路器的内部附件

◇ 欠电压脱扣器

   当电压下降（甚至缓慢下降）到额定电压的70%和35%范围内，欠电压脱扣器应动作；欠电压脱扣器在电源电压低于脱扣器电压的

   35%时，欠电压脱扣器应能防止断路器闭合；电源电压等于或大于85%时，应能保证断路器闭合。

特别提醒：装有欠电压脱扣器的断路器，只有在欠电压通以额定电压的情况下，断路器才能正常分合闸。

欠电压脱扣器额定电压及频率

A2电压规格：AC230V

A2额定频率：50Hz

A4电压规格：AC400V

A4额定频率：50Hz

◇分励脱扣器

在70%~110%的额定电压下断路器能可靠断开

分励脱扣器的额定电压及频率

A2电压规格：AC230V

A2额定频率：50Hz

A4电压规格：AC400V

A4额定频率：50Hz

D3电压规格：DC24V

注:电压规格选用DC24V时，额定电流达到5A±0.5。

外形及安装尺寸（单位：mm）

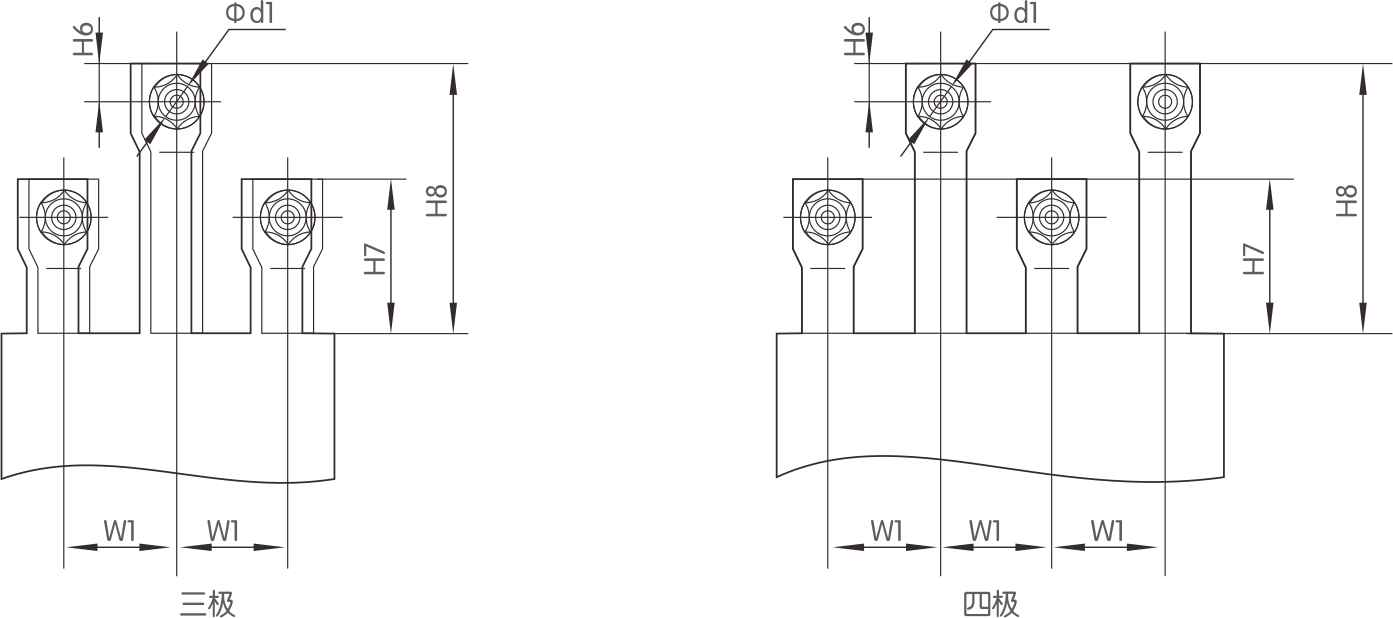

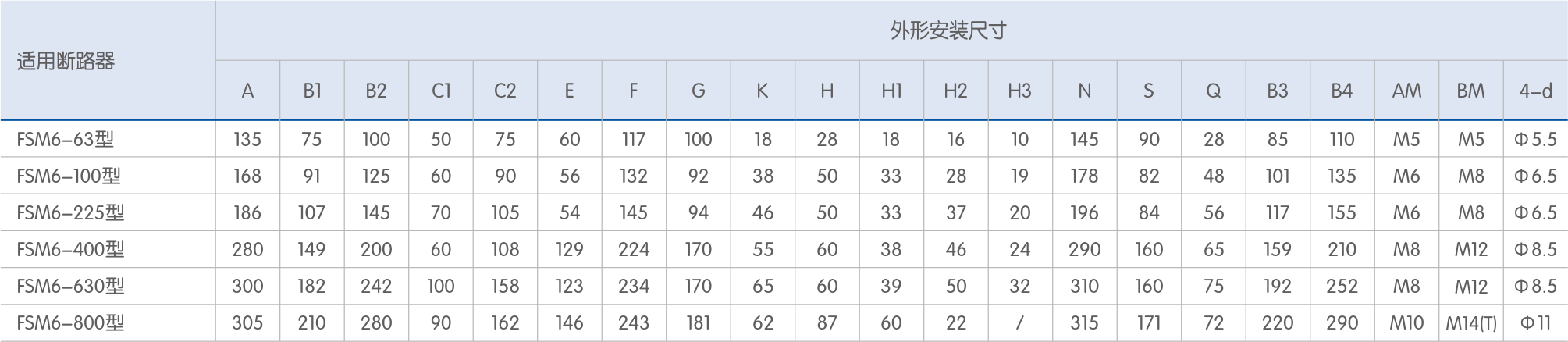

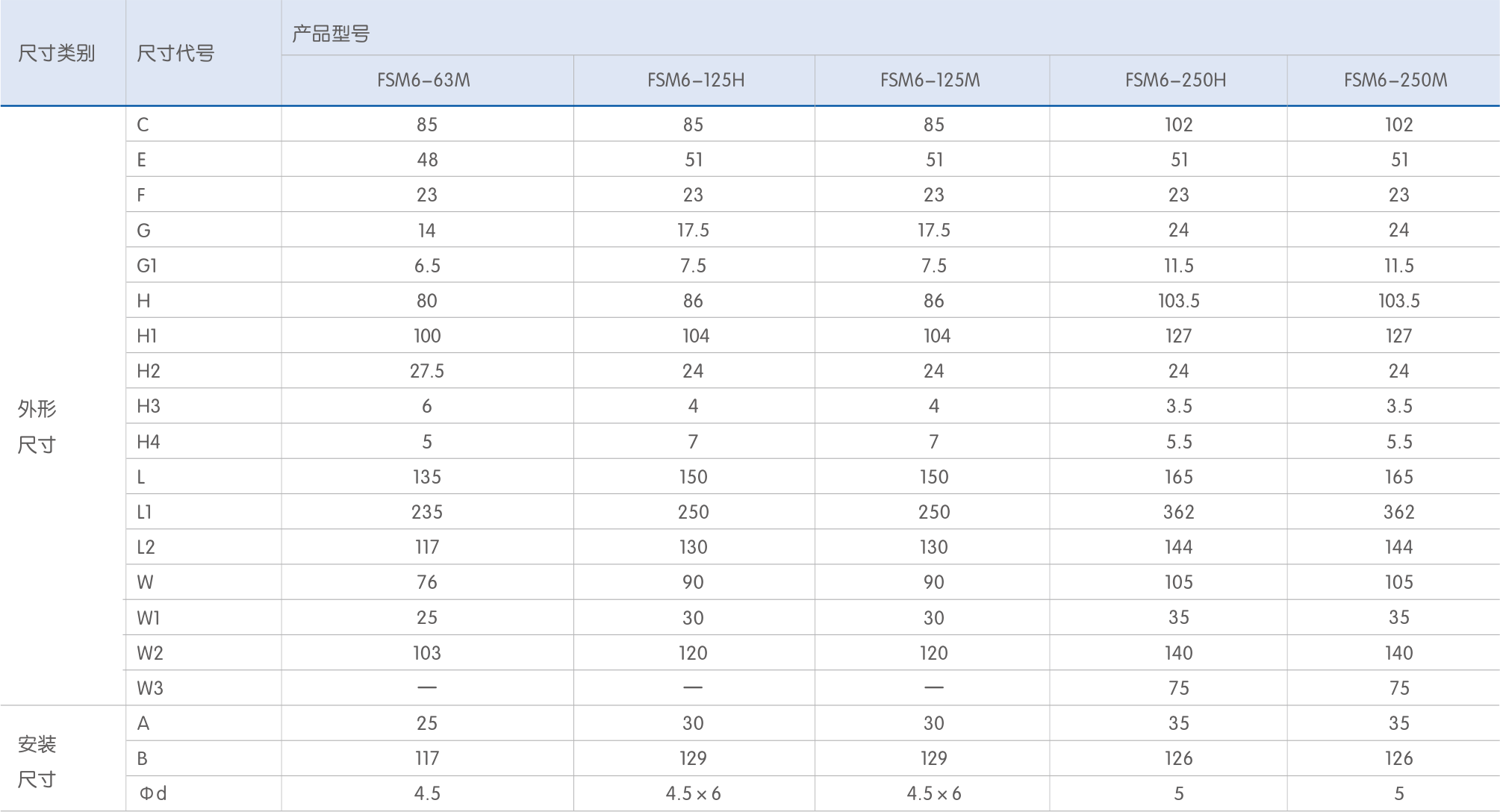

FSM6-63、125、250外形及安装尺寸(板前接线)

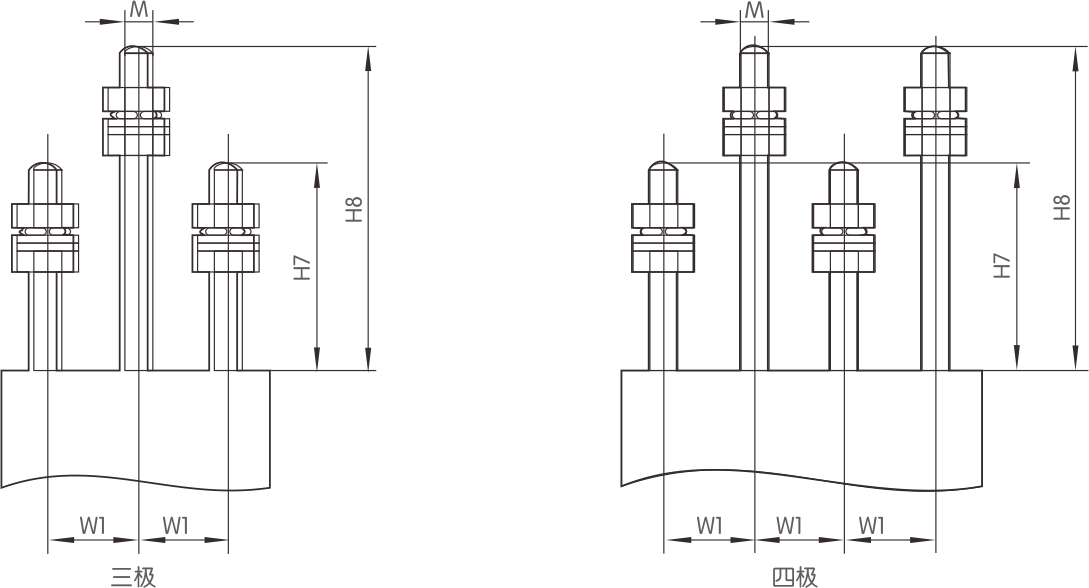

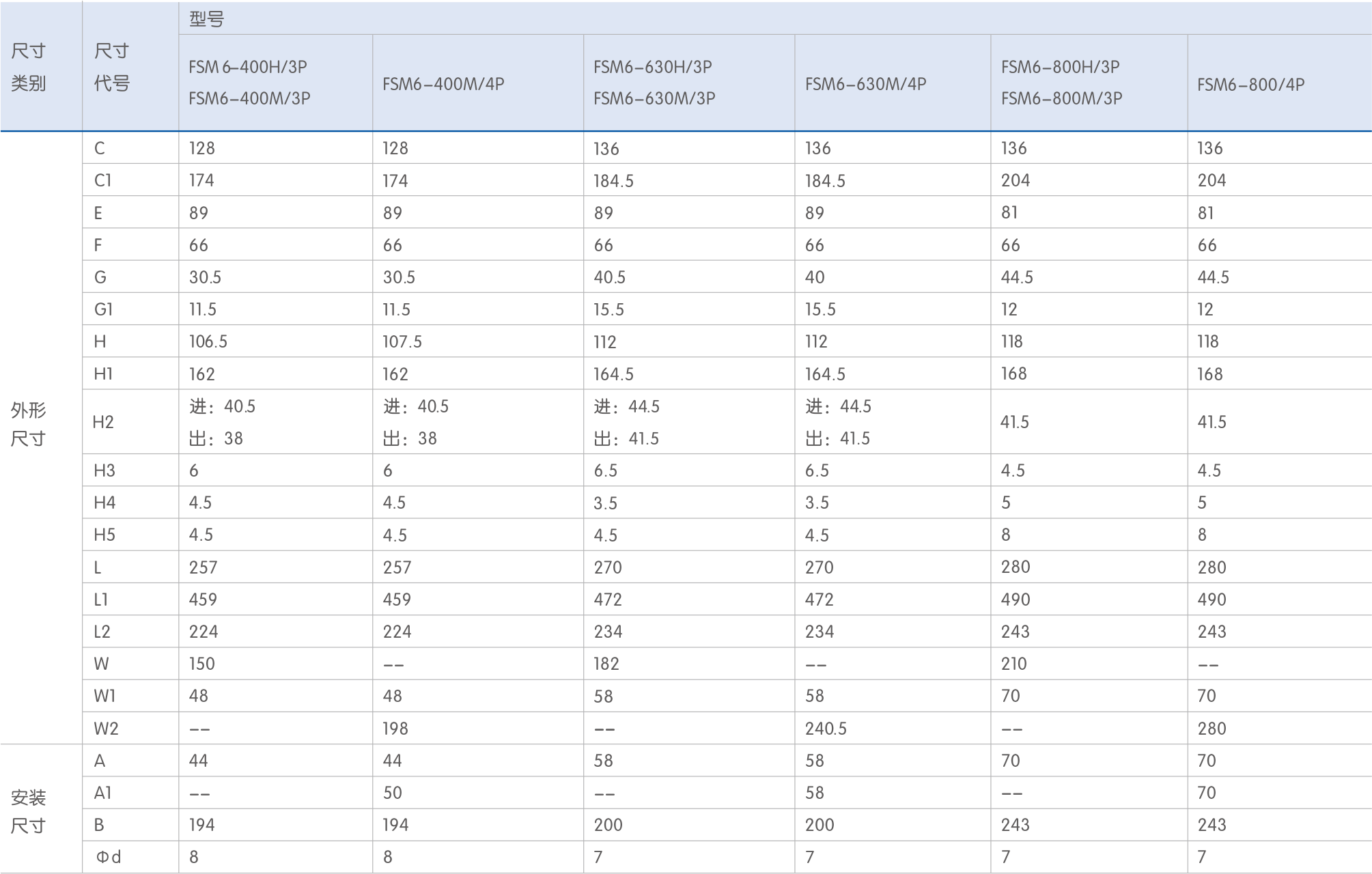

FSM6-400、630、800外形及安装尺寸(板前接线)

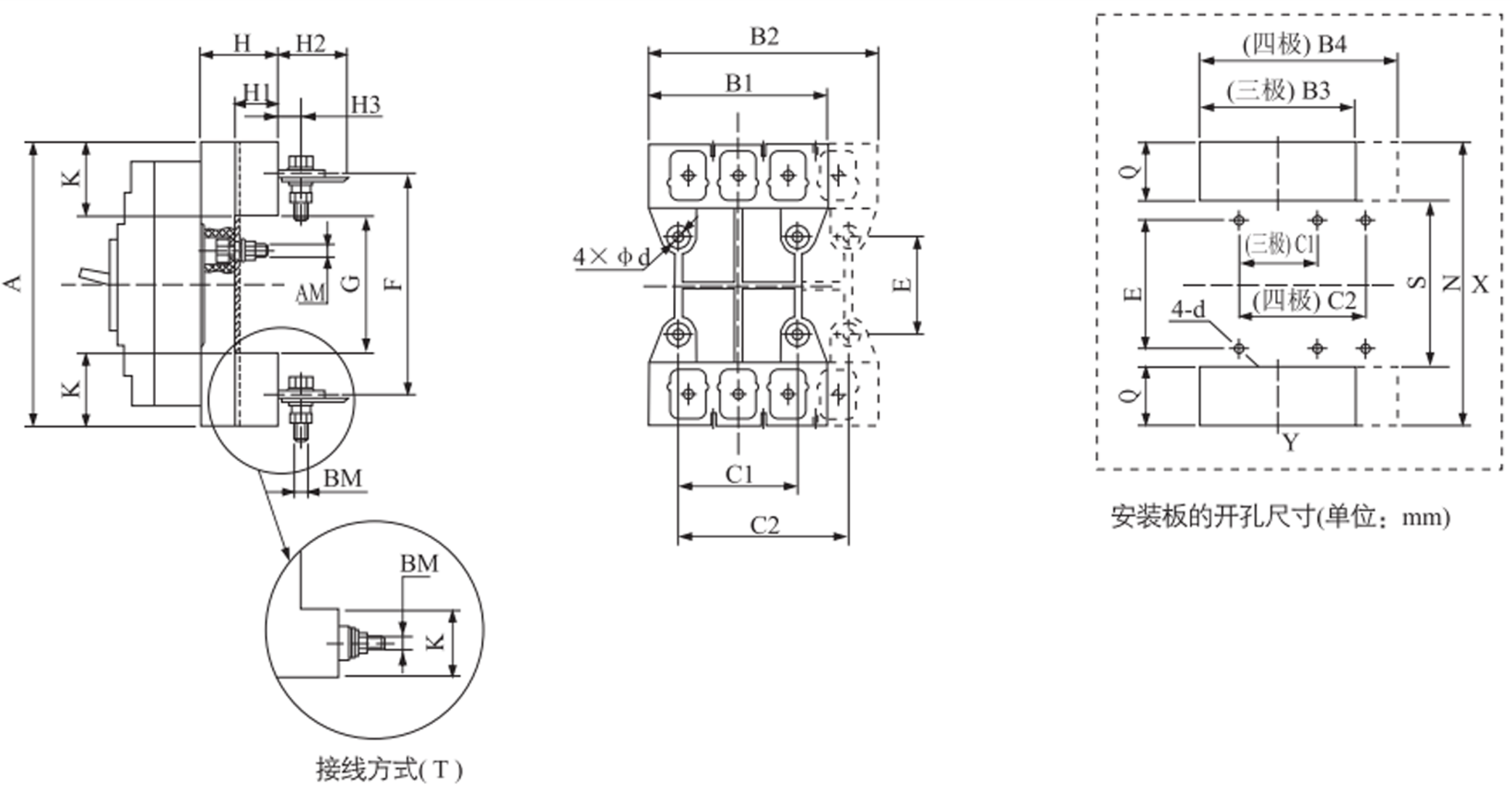

FSM6-63、125、250外形及安装尺寸(板后接线)

FSM6-400、630、800外形及安装尺寸(板后接线)

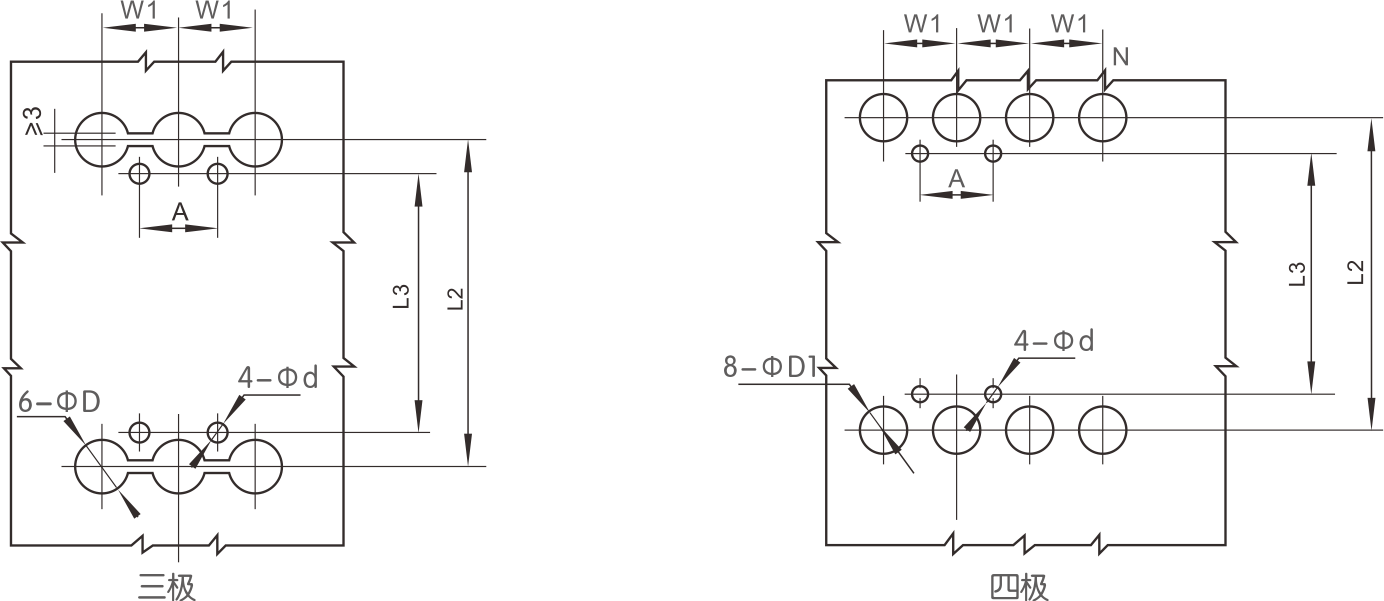

板后接线开孔图

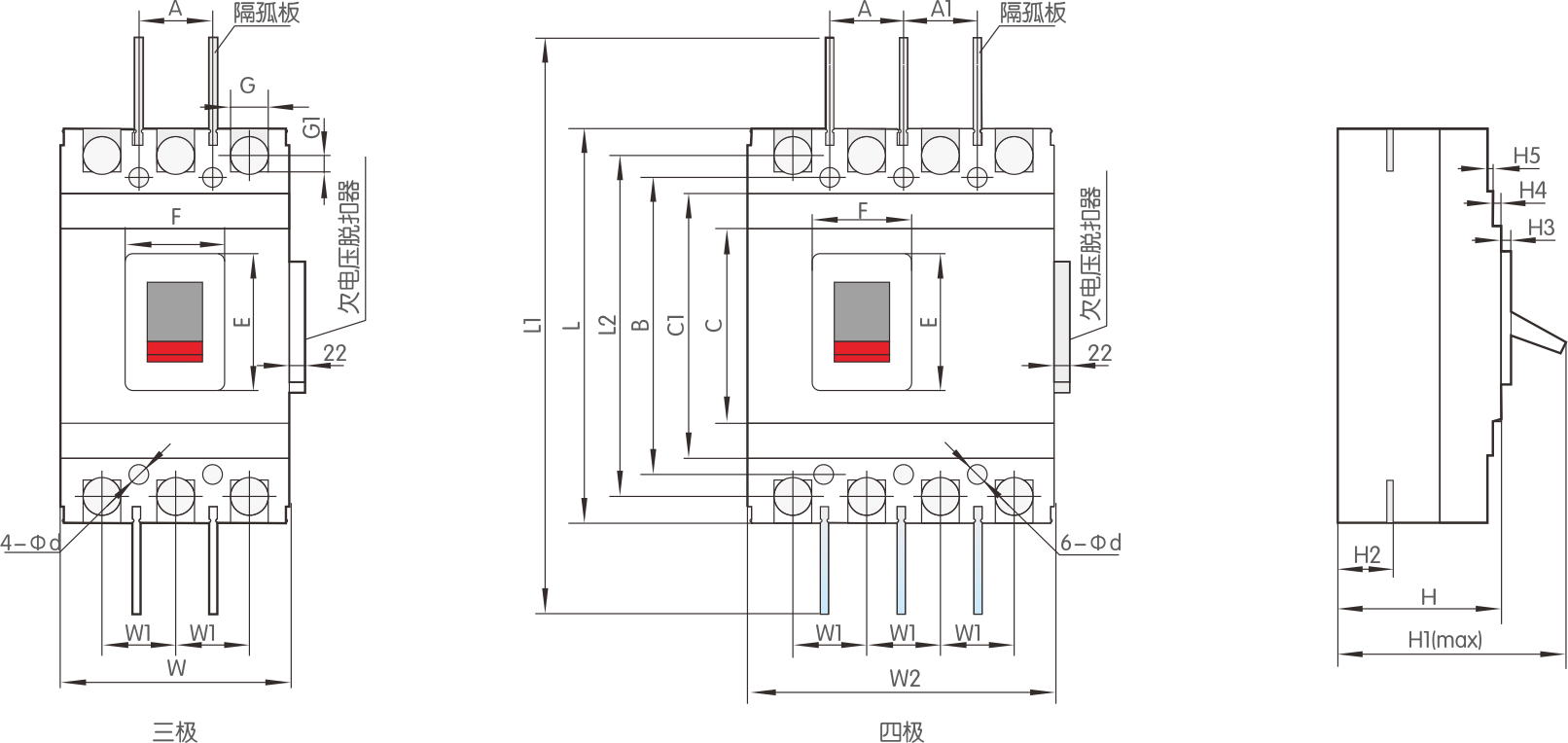

插入式外形及安装尺寸
