正常工作条件和安装条件

◆湿度：在最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，如在20℃时达90%。对于温
    度变化偶尔产生的凝露应采取特殊的措施；
◆安装地点无明显冲击振动和无雨雪侵袭，上接线端子为电源侧，下接线端子为负载侧，建议与地面垂直安装。
◆周围空气温度：下限为-5℃，上限不超过+40℃，且24h内的平均温度不超过+35℃；
◆污染等级：环境条件为污染等级3；
◆安装地点：海拔不超过2000M；
◆安装类别：Ⅲ类；

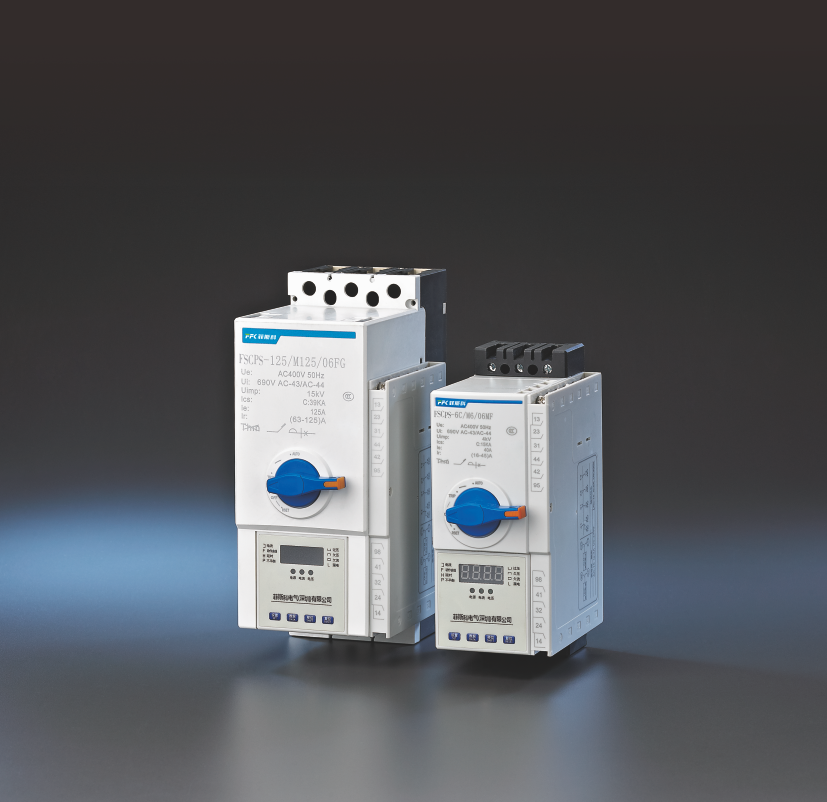

产品特点

◆采用高效新型进口单片机进行数据采样和数据处理，实现自动控制；对所需要保护的设备能够做到保护全面，控制精确；
◆能实现三段保护(过载长延时、短路短延时和瞬时)；过载长延时保护可根据客户的需要设定为定时限或反时限，短路短延时和瞬时保护
    为定时限；
◆FSCPS(KB0)系列产品参数设置齐全且直观，保护功能稳定可靠，并可根据用户的需求打开调整某些参数或关闭某些功能等；
◆克服了一般开关电器使用类别单一的缺陷，只要满足一定的条件就能在多种使用类别下正常使用；特别是克服了由于采用不同考核标
    准的电器；
◆产品之间组合在一起时，保护特性与控制特性配合不协调的现象，极大地提高了控制与保护系统的运行可靠性和运行连续性的性能；
◆开关工作特性可靠性高，具有机械联锁和电气联锁，保证了FSCPS(KB0)产品的高可靠性。
◆与分离电器构成的系统对比；
◆FSCPS(KB0)系列控制与保护开关电器产品集控制与保护功能与一体，相当于“断路器(熔断器)+接触器+热断电器+辅助触头”，很好的
    解决了分离器件较难解决的器件之间控制与保护特性匹配问题。使控制与保护特性匹配完善合理(具有过载长延时、短路短延时和瞬时
    三段保护特性)，只要根据负载功率或电流即可正确选择单一产品，减轻了工程设计人员的工作量。由FSCPS(KB0)构成的系统具有运行
    可靠性高，连续运行性能好，额定运行短路分断能力ICS(50kA/380V)高，飞弧距离小(≤30mm)特点；
◆运行可靠性高：因为FSCPS(KB0)额定运行短路分断能力ICS高，飞弧距离小等特点。在分断短路电流后(短路电流需在额定ICS以内)，无需
   维护即可投入使用(若有短路故障需排除短路故障，否则会再次分断且会影响产品使用寿命)。提高了系统的运行可靠性和连续运行性。

注：通讯、漏电为可选型号功能:通讯采用RS485线路，Modbus协议。

过载保护设定(1.5r动作时间s):F0(关闭过载保护)，F1(51)，F2(98)，F3(144)，F4(200)

控制器的过/欠电压保护，其电源信号取自控制端Us(A1-A2)剩余电流设定为档位格式:30,50,75,100,150,200,300,500(mA)

消防型,欠电压故障输出为延时报警，当电压低于132V(230V规格)或228V(400V规格)时为脱扣动作表中功能参数设点为(0)时，表示该功能为关闭状态
◆控制器菜单:
控制器菜单分级:开放设置菜单，隐藏设置菜单，校准菜单;开放设置菜单:用户可根据需要进行功能参数设置；

一键恢复操作:当参数设置出现问题时，进行该操作，控制器将恢复出厂设置参数(出厂预设值)；

自整定操作:在负载运行稳定后，进行该操作，控制器将根据电路参数自动进行整定电流设置。

◆控制器显示器:
CPS接入工作电源后，手柄旋至AUTO位置处，LED显示电压值，可兼作电压表，后三位显示电压值；

CPS在运行时可兼作电流表功能，循环显示三相电流运行情况；

故障查询:空载运行CPS，按”复位键”，可查看上一次故障类型。

外形及安装尺寸

订货须知

◆用户在选择FSCPS开关时应注明以下内容:
◆如需要可以进一步注明使用条件，或使用要求:
◆产品名称及型号、开关额定电流及智能控制器的类型及额定电流、电磁铁线圈控制电源电压、所需增选功能等内容。
