正常工作条件和安装条件

◆周围空气温度：周围空气温度上限不超过+40℃：周围空气温度24h的平均值不超过+35℃。周围空气温度下限不低于-5℃。
◆湿度：最高温度为+40℃时，空气的相对湿度不超过50％，在较低的温度下可以允许有较高的相对湿度，例如20℃时达90％，对由于
    湿度变化偶尔产生的凝露应采取特殊的措施。
◆安装条件：安装在无冲击振动及无雨雪侵袭的地方；上接线端子接电源侧，下接线端子接负载侧;与垂直面的倾斜度不超过5°。
◆安装场所附近的外磁场在任何方向不超过地磁场的5倍。
◆安装地点的海拔不超过2000m。
◆安装类别：Ⅲ
◆污染等级：3

结构与工作原理

结构
◆FSQ3双电源开关主要由两台微型断路器、电动机、控制器和机械转动装置组成。开关工作有三个状态位置供用户选择。常用电源合、
    双分、备用电源合。
◆采用高分断微型断路器，具有断路器分断能力与特性。
◆结构简单实用，操作方便具有无噪音，冲击力小，使用寿命长等优点。
工作原理
◆双电源自动转换开关通过控制器对两路电源的检测，当一路电源发生异常时，控制器对检测结果作出逻辑判断，根据控制器指令驱动
    操作机构进行分闸或者合闸，从而保证对负载安全可靠的供电。

主要参数及技术性能

双电源自动转换开关未端型和智能型基本参数

产品型号：末端型

安装方式：一体式

操作方式：自动和手动

监测功能：断相检测

转换方式：自投自复

消防联动控制：无

显示功能：信号指示功能

产品型号：智能型

操作方式：自动、手动和双分

监测功能：常用电源三相欠压、缺相和断相检测

消防联动控制：DC12-24V输入双分（火灾自动切断功能）

双电源自动转换开关基本参数

符合标准：GB/T 14048.11

ATS级别：CB级

使用类型：AC-33iB

额定工作电压Ue：AC220-400V

额定工作频率：50Hz/60Hz

额定工作电流le：6A,10A,16A,20A,25A,32A,40A,63A

开关控制电压：AC220V

额定绝缘电压Ui：AC690V

转换动作时间：<3s(不可调节，出厂已调整好)

寿命：电气寿命——1500次

           机械寿命——6000次

额定短路接通能力lcm：7.5kA

额定短路分断能力lcu：5kA

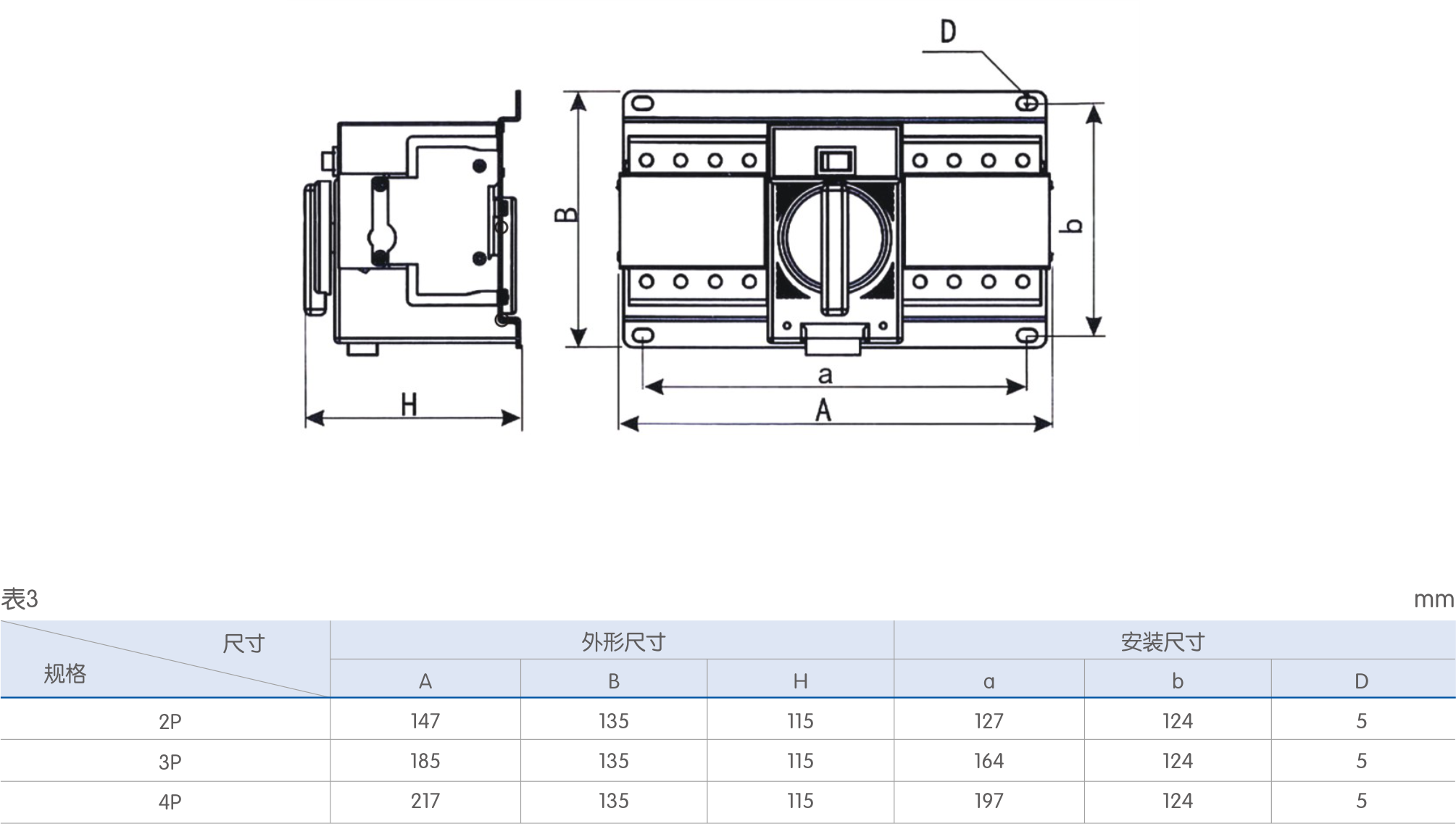

外形及安装尺寸

订货须知

◆用户订货时必须说明:
◆双电源自动转换开关的名称及型号；
◆双电源自动转换开关的额定电流IA；
◆极数(四极，客户未注明时产品为三相四线制)；
◆双电源自动转换开关的控制器类型；
◆ 数量。
◆顾客对微型断路器的要求DZ47型或C65
例如:订购双电源自动转换开关，三极，额定电流6A，末端型，数量50台。可写为:FSQ3-63/3P6A 50台。
订购双电源自动转换开关，四极，额定电流63A，智能型，微型断路器需要C45D型要求数量50台。

可写为:FSQ3-63/4PZ63A C45D 50台。
