正常工作条件和安装条件

◆周围环境温度上限不高于+40℃，下限不低于-5℃，24小时平均值不超过+35℃。
◆大气的相对湿度在周围空气温度为+40℃时不超过50%?在较低的温度下，可以有较高的湿度，应考虑到湿度变化会发生产品表面的凝
    露。
◆无爆炸危险的介质，且介质无足以腐蚀和破坏绝缘的气体与尘埃。
◆无显著摇动和冲击震动的地方。
◆安装的海拔高度不超过2000米。

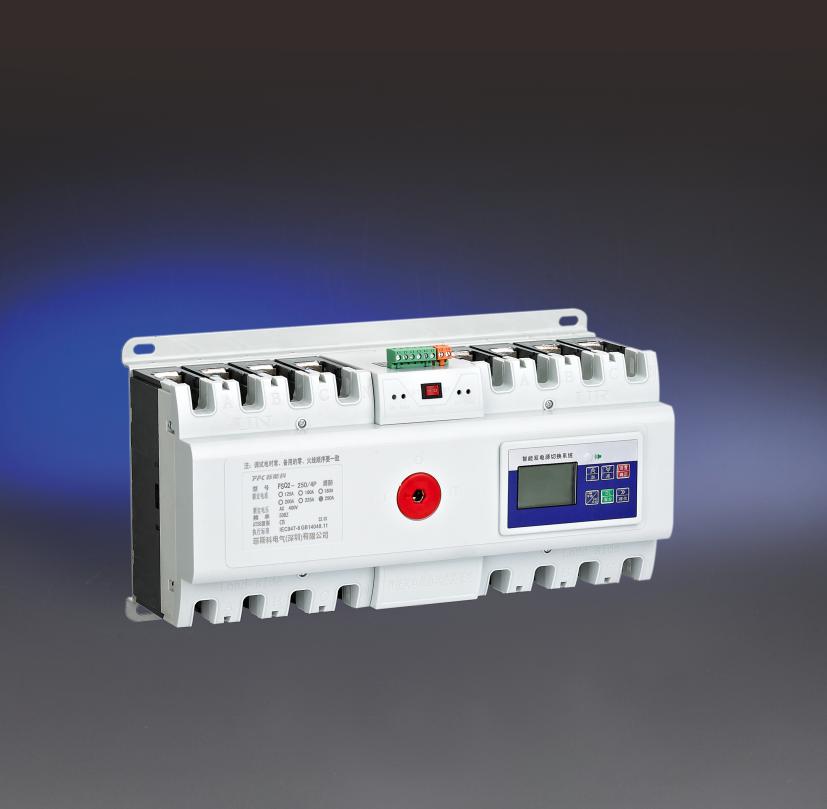

◆基本结构
    自动电源切换开关主要由电源转换执行断路器组成，开关工作有三个状态位置供用户选择：常用电源(N)合、双分、备用电源(R)合，开
    关具有体积小、重量轻、工作稳定，使用方便等。

◆安装及使用方法
    接线时，常用电源N应接入常用电源执行断路器QN.备用电源R应接入备用电源执行断路器QR。当QN和QR为四线断路器时，接线方式按
    接线图，其中QN和QR的1、3、5为三相(A、B、C)进线端，2、4、6为三相出线端，7为零线(N)进线端．8为零线出线端。若选用断路器
    为三极断路器，则必须将常用电源(N)的零线NN和备用电源(R)的零线NR同时接到三极专用接零线端子KG上。具体操作见接线图。双电
    源切换开关自动控制器的工作电源取断路器QN和QR的进线端A相和零线N，若选用断路器为三极断路器时，必须要接零线NN和NR，该
    三极专用接线零端子在两台断路器中间，在自动电源切换开关安装，接线过程中，切不要把原接在断路器进线端的本机控制器线忘
    掉，碰断或短路等。

◆使用操作
    无论常用电源和备用电源有无电压，均可采用手动操作方式。手动操作时，应将手动一自动按钮置于手动操作位置，当推动手柄顺时
    针旋转至终端时，备用电源执行断路器QR分闸，常用电源执行断路器QN合闸；当推动手柄逆时针旋转至终端时，备用电源执行断路器
    QR合闸，常用电源执行断路器QN分闸。
    面板中，电源指示灯（红），若该灯不亮，说明自动控制盒工作电源有故障，不能操作开关。待修复正常后，将手动一自动按钮置于
    自动位置状态，如果常用电源供电正常，切换开关将自动投入常用电源执行断路器QN合闸状态，面板中N电指示灯（黄）亮；如果常
    用电源供电不正常，则切换开关将自动换到备用电源QR供电，备用电源R指示灯（绿）亮。

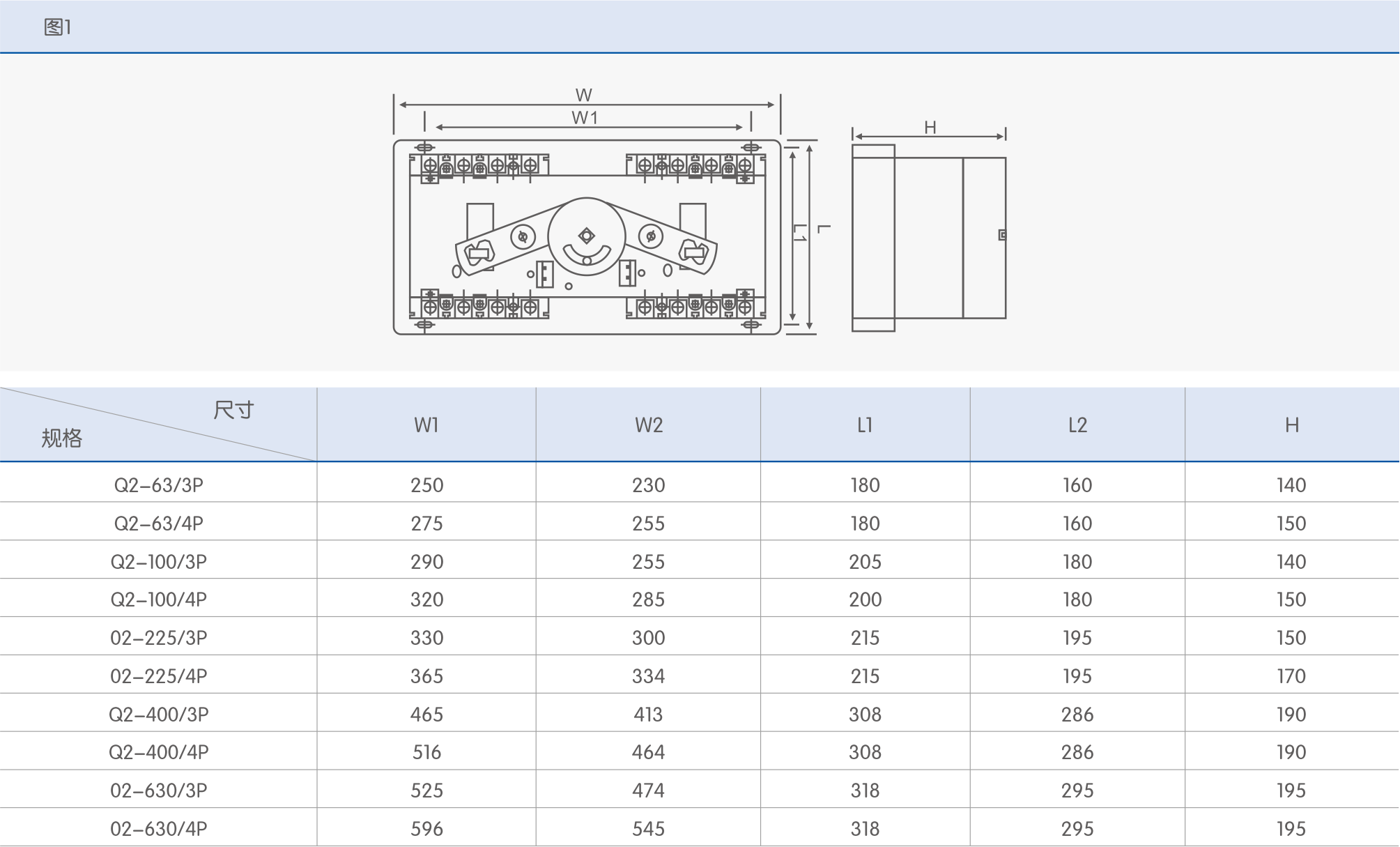

外形及安装尺寸
