主要技术参数

◆开关符合: IEC6094-6-1, GB14048.11-2008

额定电流lth：20A~3200A

额定绝缘电压Ui：750V/1000V

额定冲击耐受电压Uimp：8kV/12kV

额定工作电压Ue：AC440V

额定工作电流le：AC-31A——20~3200

                            AC-33A——20~1250

                            AC-35A——20~3200

额定接通能力：10le

额定分析能力：8le

额定限制短路电流：50/120/1000kA

额定短时耐受电流ls：7~55kA

转换时间1-lI或I-I：2S~2.4S

控制电压：DC24Y 48V 110V AC220V

额定功率：启动——300~600W

                  正常——55~120W

重量(KG)4极：7.0~75

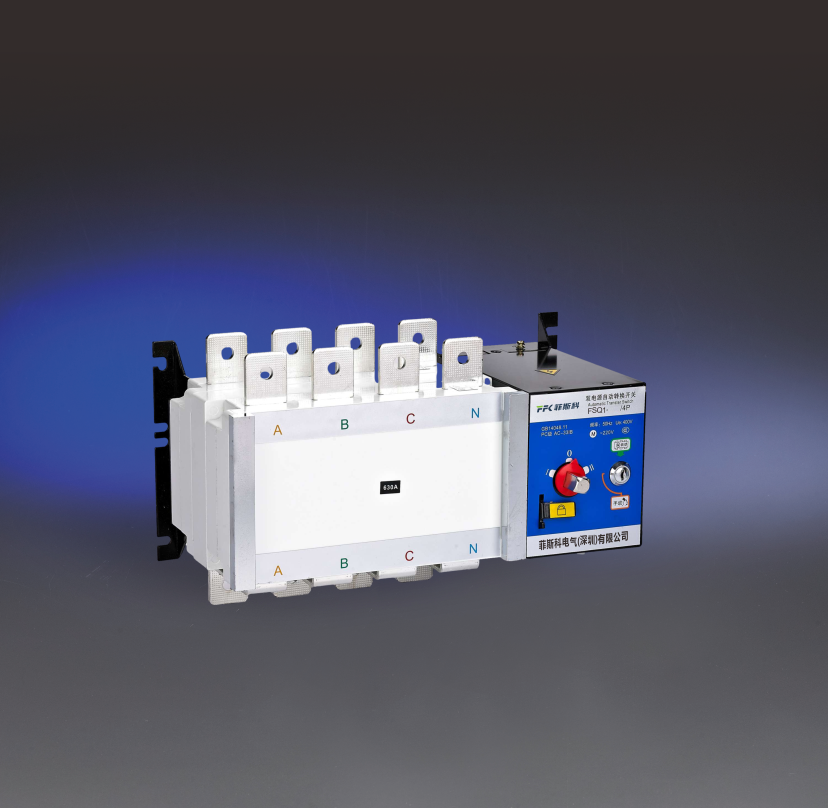

◆开关结构说明
◇电气钥匙锁：控制开关内部控制线路电源，电气锁开启时，开关实现自动、远控操作，电气锁关闭时，开关只可手动操作。
◇操作手柄：使用操作手柄操作开关时，必须关闭电气锁，
◇机械挂锁：检修时，先用操作手柄使开关处于0档位置，拉起挂锁机构并上挂锁，方可进行检修；（拉起机械挂锁则切断开关内部控制电源，开关无法电动并且无法实现手动）
◇位置指示：表示开关工作状态位置（I，0，II）
◇控制电压：开关控制电压等级220VAC、24VDC、48VDC、110VDC及220VDC。
◇开关主体：前面部分为I路，接“常用电源”；后面部分为II路，接“备用电源”

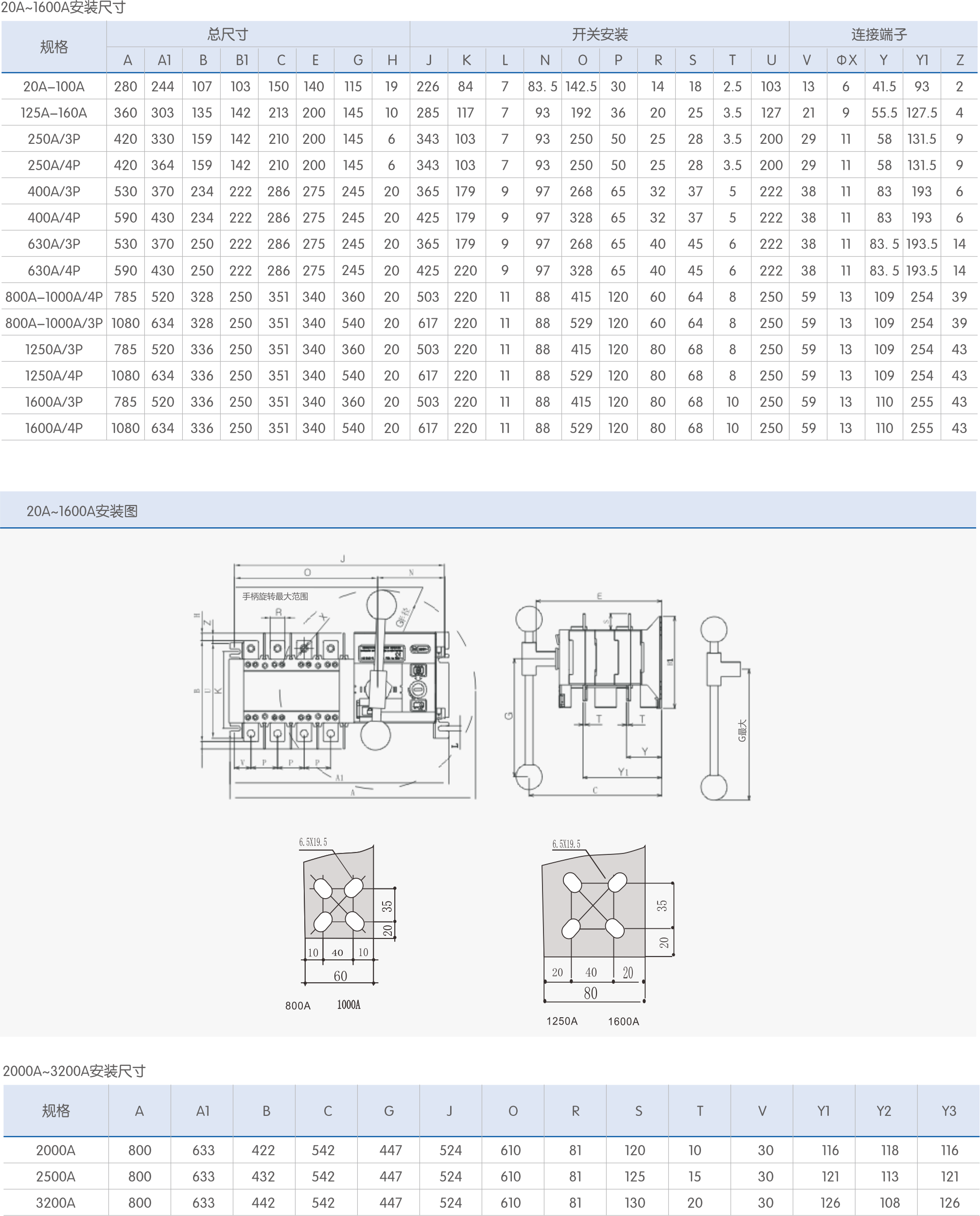

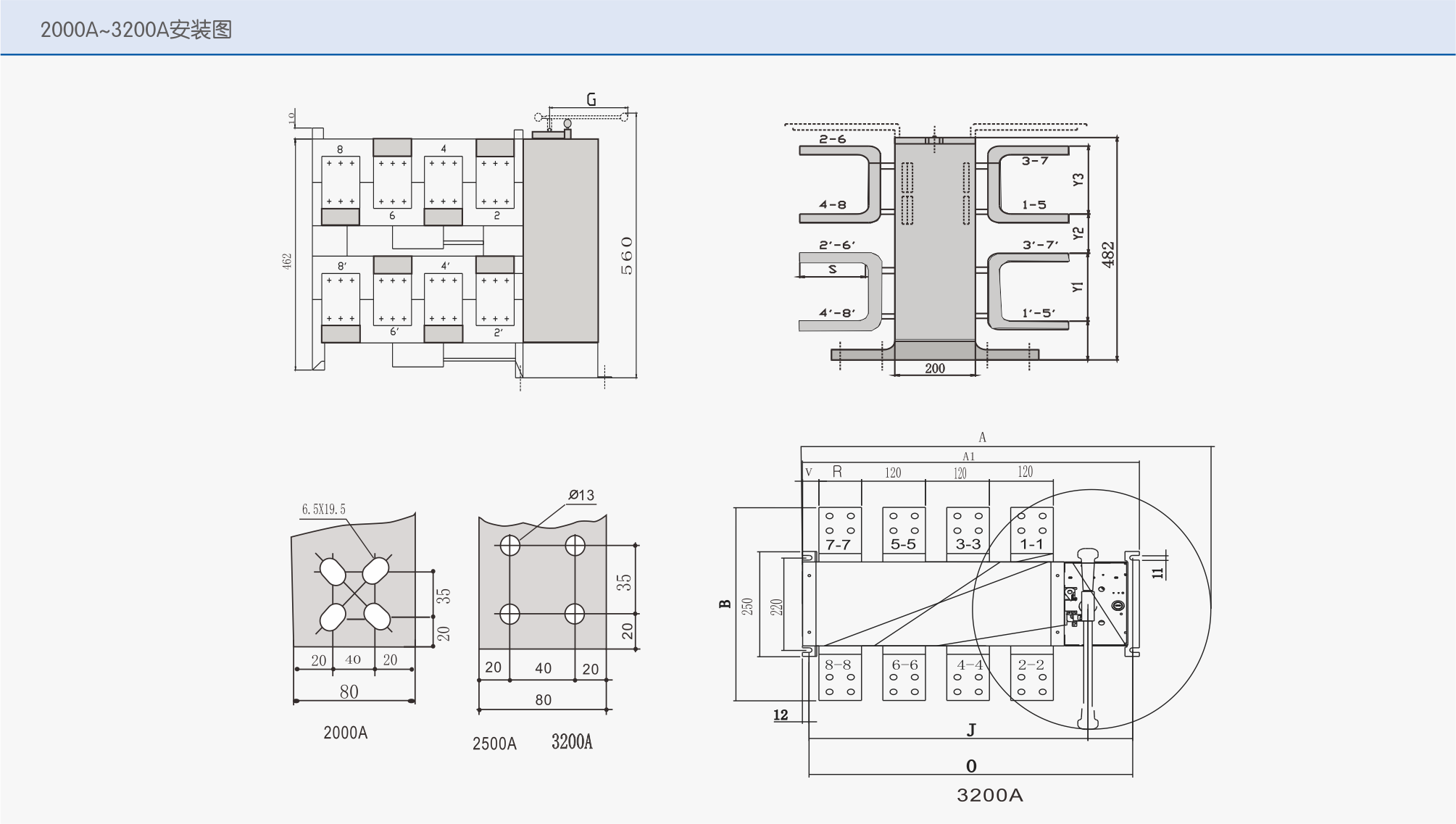

外形及安装尺寸

使用方法

注：以下6种接线方法用户可以选其中一种，经济型的用户只需将铜排电源引入即可，不需另接二次线，302-305是开关状态指示，如用户有需可自行连接。
◆经济型接线方式（只有100A以下）
◇100A经济型属自动型转换开关，用户只需将主备电源接到接线排上就可以工作。当两路电源都正常时开关都以主电源接入为负载电源。如果常用电源没电了会转换到备用电源（备用电源要正常），而当常用电源正常后会自动切换到主电源。
◇100A及以下经济型，其控制电源由厂家直接从主电源内部引入，用户如有需要主备电源合闸指示
