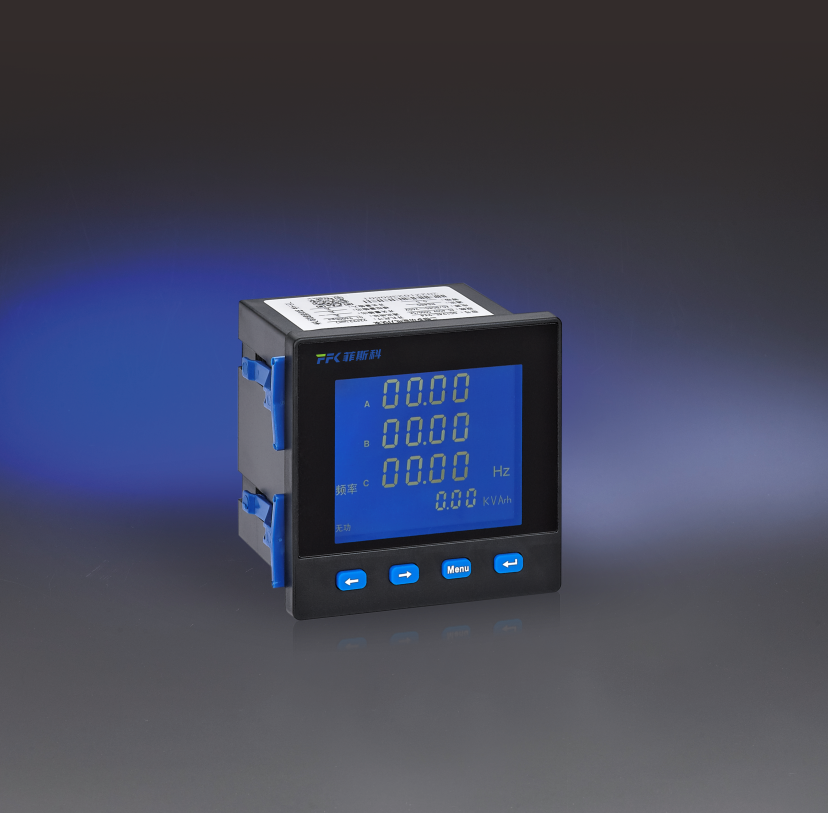

主要功能及特点

◆ 可测量三相电流、电压、有（无）功功率、功率因数、频率、正（反）向有功电能、四象限无功电能
◆ 标配RS-485通讯接口，采用标准ModBus-RTU通讯协议，波特率可设置.开关量输入功能
◆ 功能扩展：4路模拟量输出功能；4路开关量输出功能（"遥信"和"遥控"功能）
◆ 仪表电流/电压变比、电网类型、电量显示方式、仪表通讯地址、波特率、变送输出对象、变送输出范围、报警对象、报警上下限等参数进行任意编程设置

安装尺寸

型号：FS194E-2Y4

外形尺寸(LxH) Unit(mm)：120x120

屏装配合尺寸(AxB) Unit (mm)：110x110

开孔尺寸(Ss xY) Unit (mm)：111 x 111

总长 (N) (mm)：93

深度 (M) (mm)：78

型号：FS194E 9Y4

外形尺寸(LxH) Unit(mm)：96x96

屏装配合尺寸(AxB) Unit (mm)：91x91

开孔尺寸(Ss xY) Unit (mm)：92x 92

总长 (N) (mm)：93

深度 (M) (mm)：78

型号：FS194E 3Y4

外形尺寸(LxH) Unit(mm)：80x 80

屏装配合尺寸(AxB) Unit (mm)：75 x75

开孔尺寸(Ss xY) Unit (mm)：76 x 76

总长 (N) (mm)：71

深度 (M) (mm)：68

型号：FS194E AY4

外形尺寸(LxH) Unit(mm)：72 x 72

屏装配合尺寸(AxB) Unit (mm)：67x67

开孔尺寸(Ss xY) Unit (mm)：68x 68

总长 (N) (mm)：71

深度 (M) (mm)：68

主要技术性能与参数

输入：接线方式——三相三线或三相四线可选

           电压——额定值——AC 100V.220V、450V

                          过负载——持续:1.2倍， 瞬时:2倍5s

                          功耗——≤2VA,(每相)

                          阻抗——>500kΩ

           电流——额定值——ACIA、5A

                          过负载——持续: 1.2倍， 瞬时: 1班/56

                          功耗——≤1VA,(每相)

                          阻抗——<20mΩ,(每相)

            频率测量范围——45HZ~65Hz

输出：显示方式及测量精度——段码LCD显示(液晶)

                                                   电压0.5级，分辨率0.1V

                                                   电流0.5级分辨率0.001A

                                                   有功功率0.5级分辨率1W

                                                   无功功率1.0级分辨率1var

                                                   功率因数0.5级分辨率0.001

                                                   频率0.5级分辨率0.01Hz

                                                   有功电能0.5级分辨率0.01kwh

                                                   无功电能2.0级.0.01kvarh

                                                   单位自动切换、小数点自动移位

            电能——电能计量——支持正、反向计量有功电能，四象限计量无功电能

                           脉冲常数——有功:10000imp/kwh，无功10000imp/kvarh

                           脉冲信号输出——提供2组(有功/无功电能)的光信号及经光耦隔离的集电极开路电信号冲输出脉冲宽度: 80ms±i6ms.

            通讯 ——方式——RS-485

                            协议——MODBUS-RTU

                            波特率——1200 bps、2400 bps、4800 bps、9600 bps，19200 bps, 默认为9600bps

            开关量输入——4路无源干节点输入方式(-A、-3只能配两路D1、DO功能)

            开关量输出——支持4路继电器状态输出，继电器触点容量:AC250V2ADC30V/2A(有两路)

            模拟量输出——电流输出:DC0m-10mA,DC0m~20mA,DC4mA-20mA,0.5级(-A、-3无此功能)

工作电源：范围——AC230V、ACDC85V~2654VAC

                  功耗——<15VA

注:1、标注※的项目为可选项，需客户在订货时提出:
2、用于风电，光伏新能源项目，电压测量范围超出450V的可特殊定制。
