主要功能及特点

◆ 采用点阵彩色液晶图文显示，界面直观友好
◆ 测量电力网络中的电压、电流、有/无功功率、视在功率、功率因数、频率、等电量参数
◆ 准确计量四象限电能
◆ 电能质量监测：
◇ 测量电力网络中电压、电流的2-31次谐波含有率，总谐波畸变率，显示谐波棒图
◇ 测量电力网络中电压、电流正序，负序，零序，不平衡度等电网质量参数
◇ 在线实时显示电压、电流波形，观察电网实时情况，可实现电压、电流的相序判断，断相检测等功能
◆ 模块输入、输出功能：
◇ 提供1路有功电能和1路无功电能脉冲输出
◇ 提供多路继电器开关量输出功能，可实现上下限报警输出
◇ 提供4路开关量输入状态指示功能，采用无源干节点电阻信号输入方式
◆ 标配RS-485通信接口，采用标准ModBus-RTU通讯协议,波特率可设置
◇ 每一路开关量具有500条SOE事件记录功能
◇ 具有50原手动和自动故障录波记录功能,保存连续一年的负荷曲线数据记录
◇ 仪表电流/电压变比、电网类型、电量显示方式、仪表通讯地址、波特率、变送输出对象、
◆ 变送输出范围、报警对象、报警上下限等参数可任意编程设置

安装尺寸

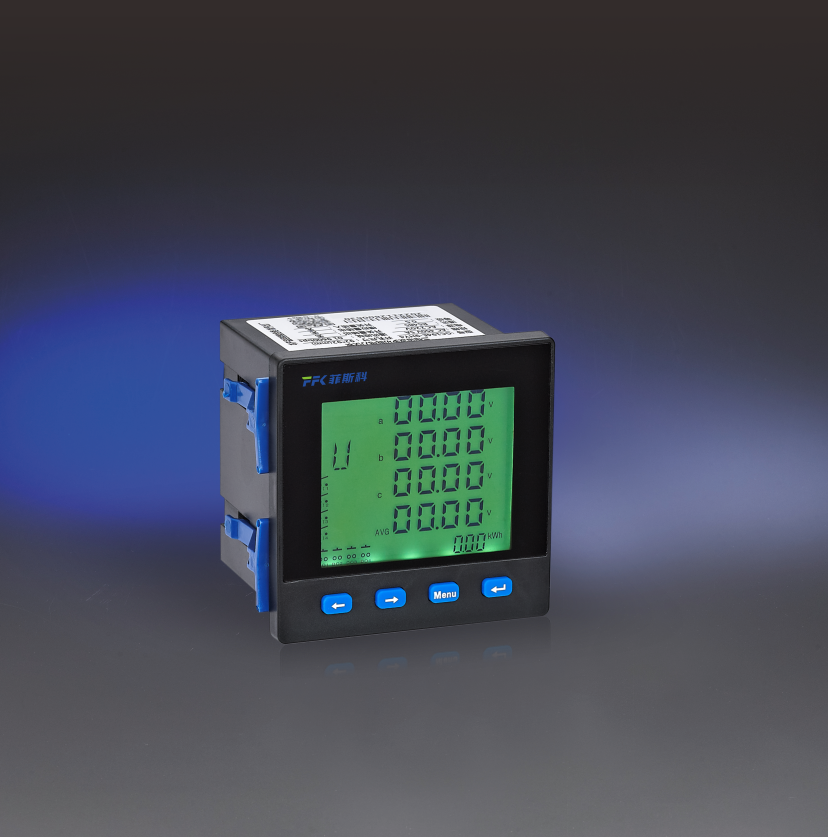

型号：FS194E-2HY4

外形尺寸(LxH) Unit(mm)：120 x120

开孔尺寸(Ss xY) Unit (mm)：111 x 111

总长 (N) (mm)：93

深度 (M) (mm)：78

型号：FS194E-9HY4

外形尺寸(LxH) Unit(mm)：96x96

开孔尺寸(Ss xY) Unit (mm)：92x 92

总长 (N) (mm)：93

深度 (M) (mm)：78

主要技术性能与参数

输入：接线方式——三相三线或三相四线可选

           电压——额定值——AC 100V.220V、380V

                          过负载——持续:12倍,瞬时:2倍s,超出额定值1.2倍时，采用品红色字体标识

                          功耗——≤2VA,(每相)

                          阻抗——>500kΩ

           电流——额定值——ACIA、5A

                          过负载——持续:12倍，瞬时:1(W5s,超出额定值1.2倍，采用品红色字体标识

                          功耗——≤1VA,(每相)

                          阻抗——<20mΩ,(每相)

            频率测量范围——45HZ~65Hz

输出：显示方式及测量精度——4.3寸点阵液晶

                                                   电压0.5级，分辨率0.1V

                                                   电流0.5级分辨率0.001A

                                                   有功功率0.5级分辨率1W

                                                   无功功率1.0级分辨率1var

                                                   功率因数0.5级分辨率0.001

                                                   频率0.5级分辨率0.01Hz

                                                   有功电能0.5级分辨率0.01kwh

                                                   无功电能2.0级.0.01kvarh

                                                   单位自动切换、小数点自动移位

            电能——电能计量——支持正、反向计量有功(无功)电能

                           脉冲常数——有功:10000imp/kwh，无功10000imp/kvarh

                           脉冲信号输出——提供2组有功庆功电能的光信号及经光耦隔离的集电极开路电信号眼中输出

            通讯 ——方式——RS-485

                            协议——MODBUS-RTU

                            波特率——1200 bps、2400 bps、4800 bps、9600 bps，19200 bps, 默认为9600bps

            开关量输入——4路无源干节点输入方式

            开关量输出——支持4路继电器状态输出，继电器触点容量:AC250V/2A DC30V/2A

            模拟量输出——电藕出:DC0m~10mA、DC0m~20mA.DC4mA~20mA,0.5级

            谐波——电压、电流2~31次谐波

            日历时钟——时钟误差:0.5s/d(参比温度:23℃)

工作电源：范围——AC230V、ACDC85V~2654V

                  功耗——<15VA
