主要功能及特点

◆ 可测量三相电流、电压、有（无）功功率、功率因数、频率、正（反）向有功电能、四象限电能
◆ 标配RS-485通讯接口，采用标准ModBus-RTU通讯协议，波特率可设置。开关量输入功能
◆ 功能扩展：4路模拟量输出功能；4路开关量输出功能（"遥信"和"遥控"功能）
◆ 仪表电流/电压变比、电网类型、电量显示方式、仪表通讯地址、波特率、变送输出对象、变送输出范围、报警对象、报警上下限等参数进行任意编程设置

安装尺寸

型号：FS194E-2S4

外形尺寸(LxH) Unit(mm)：120x120

开孔尺寸(Ss xY) Unit (mm)：111 x 111

总长 (N) (mm)：93

深度 (M) (mm)：78

型号：FS194E-9S4

外形尺寸(LxH) Unit(mm)：96x96

开孔尺寸(Ss xY) Unit (mm)：92x 92

总长 (N) (mm)：93

深度 (M) (mm)：78

型号：FS194E-3S4

外形尺寸(LxH) Unit(mm)：80x 80

开孔尺寸(Ss xY) Unit (mm)：76 x 76

总长 (N) (mm)：71

深度 (M) (mm)：68

型号：FS194E-AS4

外形尺寸(LxH) Unit(mm)：72 x 72

开孔尺寸(Ss xY) Unit (mm)：68x 68

总长 (N) (mm)：71

深度 (M) (mm)：68

主要技术性能与参数

输入：接线方式——三相三线或三相四线可选

           电压——额定值——AC 100V.220V、450V

                          过负载——持续:1.2倍， 瞬时:2倍/5s

                          功耗——≤2VA,(每相)

                          阻抗——>500kΩ

           电流——额定值——ACIA、5A

                          过负载——持续: 1.2倍， 瞬时:10倍/5s

                          功耗——≤1VA,(每相)

                          阻抗——<20mΩ,(每相)

            频率测量范围——45HZ~65Hz

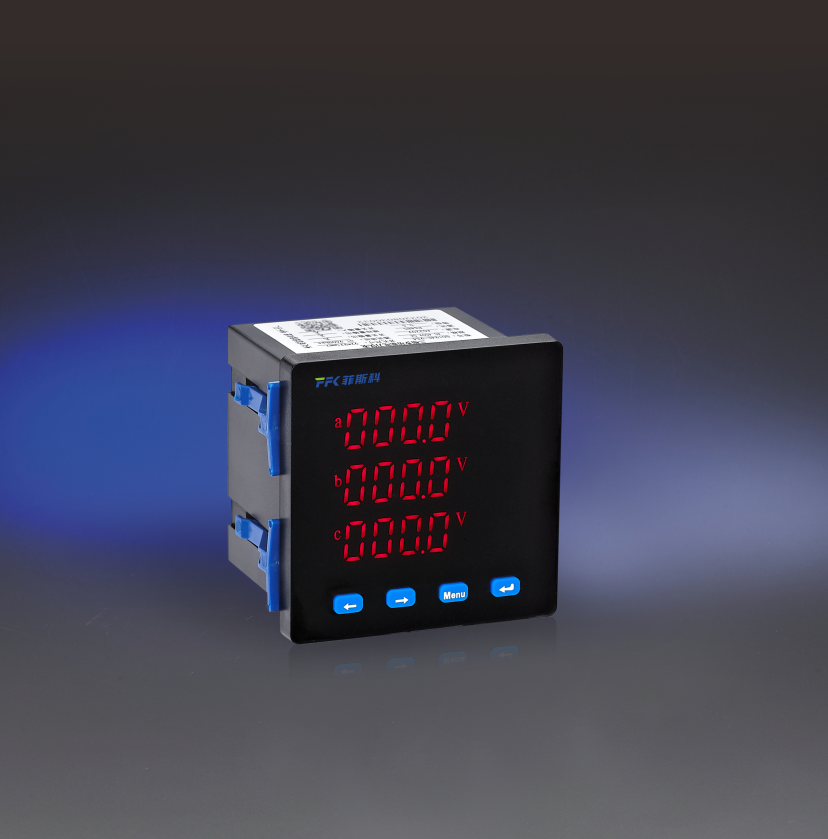

输出：显示方式及测量精度——三排四位LED数码管显示

                                                   电压0.5级，分辨率0.1V

                                                   电流0.5级分辨率0.001A

                                                   有功功率0.5级分辨率1W

                                                   无功功率1.0级分辨率1var

                                                   功率因数0.5级分辨率0.001

                                                   频率0.5级分辨率0.01Hz

                                                   有功电能0.5级分辨率0.01kwh

                                                   无功电能2.0级.0.01kvarh

                                                   单位自动切换、小数点自动移位

            电能——电能计量——支持正、反向计量有功(无功)电能

                           脉冲常数——有功:10000imp/kwh，无功10000imp/kvarh

                           脉冲信号输出——提供2组(有功/无功电能)的光信号及经光耦隔离的集电极开路电信号脉中输出，脉冲宽度: 80ms+i6ms.

            通讯 ——方式——RS-485

                            协议——MODBUS-RTU

                            波特率——1200 bps、2400 bps、4800 bps、9600 bps，19200 bps, 默认为9600bps

            开关量输入——4路无源干节点输入方式(-A、-3只能配两路D1、DO功能)

            开关量输出——支持4路继电器状态输出，继电器触点容量:AC250V2ADC30V/2A(-3、-A只有两路)

            模拟量输出——电流输出:DC0m-10mA,DC0m~20mA,DC4mA-20mA,0.5级(-A、-3无此功能)

工作电源：范围——AC230V、ACDC85V~2654VAC

                  功耗——≤15VA

注:1、标注※的项目为可选项，需客户在订货时提出:
2、用于风电，光伏新能源项目，电压测量范围超出450V的可特殊定制。
