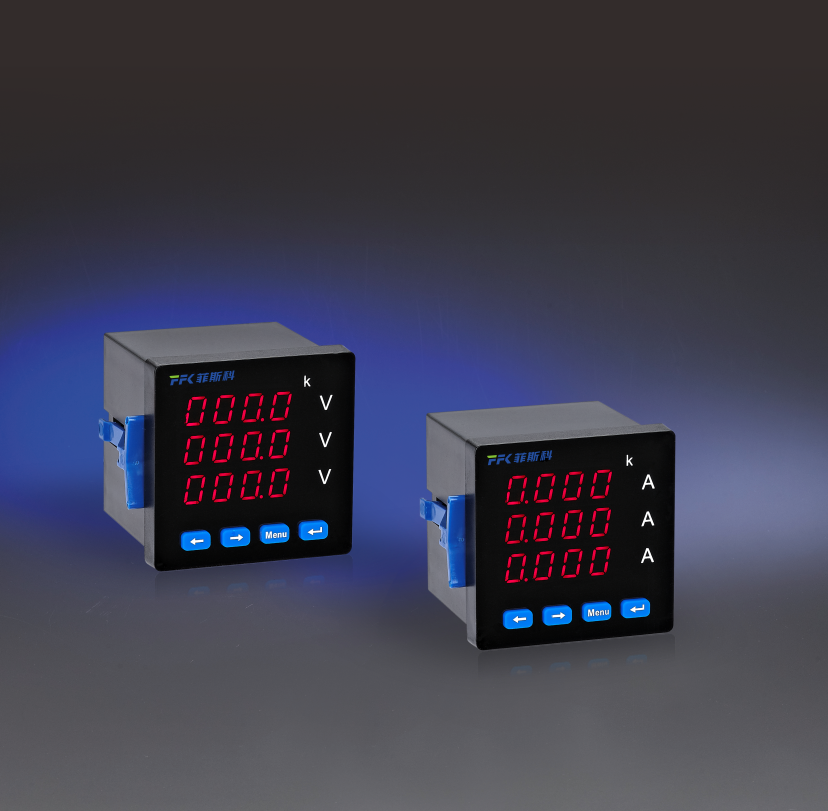

主要功能及特点

◆ 实时测量、显示用电线路中的相电流、相电压、线电压值
◆ 可扩展模拟量输出功能，变送规格4~20mA、0~20mA、0~10mA可选
◆ 可扩展继电器开关量输出功能，可实现上下限报警输出
◆ 可扩展RS-485通讯接口，采用标准ModBus-RTU通讯协议，波特率可设置
◆ 仪表电流/电压变比、上下限报警值、报警回差、仪表通讯地址、通讯波特率、变送输出方式、变送输出范围等参数可编程

安装尺寸

型号：FS1941/U-2K*

外形尺寸(LxH) Unit(mm)：120x120

开孔尺寸(Ss xY) Unit (mm)：111 x 111

总长 (N) (mm)：93

深度 (M) (mm)：78

型号：FS1941/U-9K*

外形尺寸(LxH) Unit(mm)：96x96

开孔尺寸(Ss xY) Unit (mm)：92x 92

总长 (N) (mm)：93

深度 (M) (mm)：78

型号：FS1941/U-3K*

外形尺寸(LxH) Unit(mm)：80x 80

开孔尺寸(Ss xY) Unit (mm)：76 x 76

总长 (N) (mm)：71

深度 (M) (mm)：68

型号：FS194I/U-AK*

外形尺寸(LxH) Unit(mm)：72 x 72

开孔尺寸(Ss xY) Unit (mm)：68x 68

总长 (N) (mm)：71

深度 (M) (mm)：68

主要技术性能与参数

准确度等级：0.5级

输入：电压——额定值——AC 100V. 450V

                          过负载——持续:1.2倍， 瞬时:2倍5s

                          功耗——≤2VA,(每相)

                          阻抗——100V(约120K21、450V(约为600K2}

           电流——额定值——AC1A、5A

                          过负载——持续: 1.2倍， 瞬时:10倍5s

                          功耗——≤1VA,(每相)

                          阻抗——<20mΩ,(每相)

            频率测量范围——45HZ~65Hz

输出：显示方式——三排四位LED数码管显示最高分辨力为电压01V、电流0.001A,单位自动切换、小数点自动移位，

           显示范围——电压AC0~999.9KV(FS194U-*K4为0~9999V,电流表AC0~99.99KA(FS1941-*K4为0~9999A)

           开关量输出——上下限报警同一继电器输出，触点容量为AC250V/2A、DC30V/2A

           模拟量输出——DC0~10mA DC0~20mA、DC4~20mA.0.5级，输出负载<500Ω

           通讯 ——方式——RS-485

                           协议——MODBUS-RTU

                           波特率——1200 bps、2400 bps、4800 bps、9600 bps，19200 bps, 默认为9600bps

工作电源：范围——AC230V、ACDC85-265V

                  功耗——<15VA

注:标注来的项目为可选项，需客户在订货时提出。
