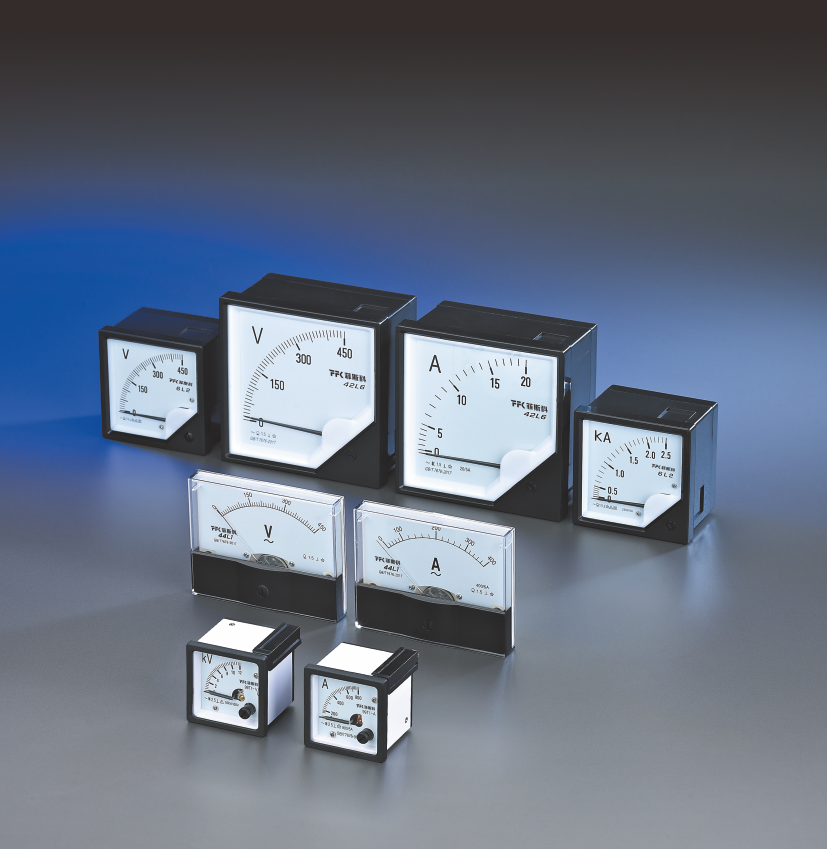

产品特点

◆ 主要用于直接测量电气线路中的电流、电压；
◆ 具有结构简单、安装方便、刻度清晰、美观大方；
◆ 可在输配电系统中的一些电力设备装置及电子仪器上使用；
◆ 产品符合执行标准：GB/T7676-1998《直接作用模拟指示电测量仪表及其附件》。

主要参数及技术性能

产品名称：交流电流表

型号：6L2-A、42L6-A、44L1-A、69L9-A、59L1-A、85L1-A

测量范围：0.1A~ 50A、5A~10KA/5A1A ~ 10KA/1A

接入方式：直接接入、经互感器接入

产品名称：交流电压表

型号：6L2-V、42L6-V、44L1-V、69L9_V、59L1_Y、85L1_Y

测量范围：15V~600V、380V~450kV/100V

接入方式：直接接入、经互感器接入

◆ 准确度等级：42L6、6L2、44L1型：1.5级
◆ 阻尼时间：＜4s；
◆ 受外界机械作用力:普通型;
◆ 交流电压试验：仪表的外壳与接线端子之间在频率为50Hz的正弦波形2kV交流电压历时1min不出现击穿或飞弧现象;
◆ 绝缘电阻：仪表的外壳与接线端子之间施加500V直流电压，绝缘电阻不低于5MΩ；
◆ 工作位置：垂直安装使用，允许倾斜±5°，除非另有规定。

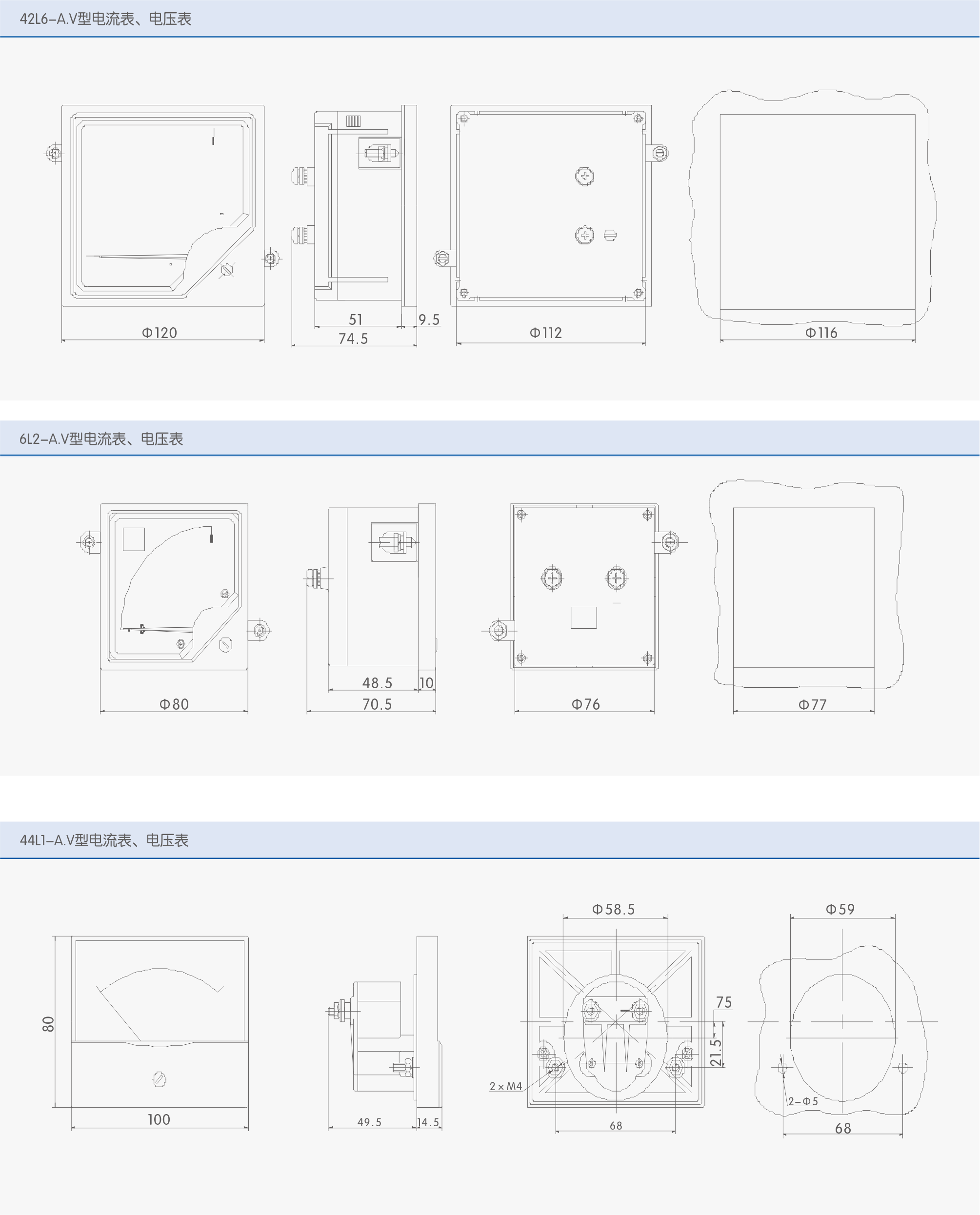

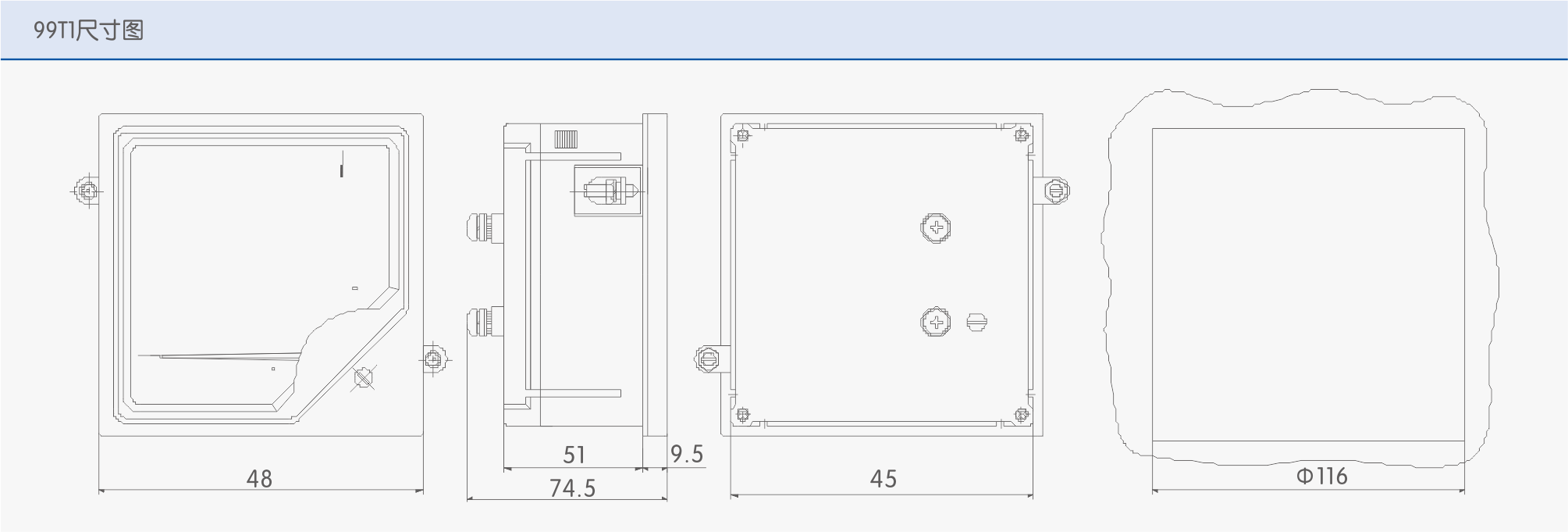

外形尺寸及安装尺寸
