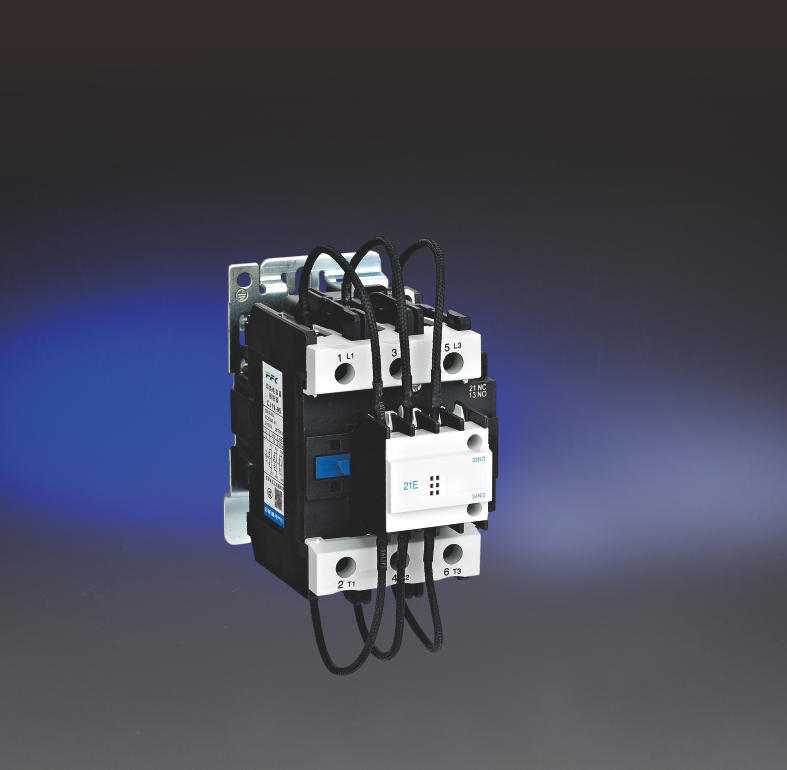

结构特点

◆ 接触器为防护式，动作机构为直动式，触头为双断点。
◆ 接触器由一台CJX2系列交流接触器，一台转换触头组和六根限流电阻线等零部件组成，转换触头组挂接在CJX2系列交流接触器的上方，
      主触头系统分上、下两层布置，上主触头接通瞬间后自行断开复位，下主触头继续闭合到位。
◆ 在接触器两侧面可加装辅助触头组，以增加辅助触头对数。
◆ 触头数量：
     接触器具有三对常开主触头，每对主触头分上、下两层，每对上主触头与两根限流电阻线串联后与一对下主触头对应并联。接触器本身
      还具有两对辅助触头(上层一对，下层一对，仅CJX2-18~32)或三对辅助触对(上层一 对，下层两对，仅CJX2-40~125)。
◆ 在接触器的线圈接线端可加装延时、放大等各种功能模块。
◆ 本系统产品的安装尺寸均与CJX2系列交流接触器对应相同。

工作原理

◆ 当控制回路通电后，接触器吸合，串入限流电阻线的上主触头先于下主触头接通，从而达到抑制涌流作用，完成后瞬间断开复位，其间
下主触头进入正常工作，而断开回路时则由下主触头完成，各司其责。因限流电阻瞬间接入，所以不会造成长期的电力浪费和烧损电阻线
等现象。

主要技术参数

主触头和辅助触头主要技术参数

型号：CJ19-25/32/43/63/95/115

约定发热电流(th A)：25~125

额定工作电流(AC-6b 400V A)：18~87

可控容量：200~240V——6.7~40

                  400~440V——12.5~60

电寿命 10*4次：10/12

机械寿命10*4次:300

最高操作频率h-1平方：120/300

外形及安装尺寸

订货须知

订货时请写明以下内容：
◆ 接触器完整的名称、型号；
◆ 线圈的额定控制电源电压和频率或代号；
◆ 订购数量。
例如：
◆ 订货示例：CJ19-9511切换电容器接触器。
◆ 线圈电压220V 50Hz  10台。
