产品特点

◆体积小、重量轻、安装方便
采用优质金属化聚丙烯薄膜新材料作为介质，以及独特的结构设计使电容器体积，重量仅为老产品的1/4和1/5。损耗低、发热少、温升低
采用新型喷金工艺和独特的金属化膜边缘加厚技术，使电容器抗涌流能力大加强，性能稳定，工作寿命大大延长，电容器自身耗降低，实
际值低于0.08%，发热少、温升低，节能效果佳。
◆安全可靠
优良的自愈性能介质局部击穿能迅速自愈，恢复正常工作，使可靠性大为提高；安全性内装自放电电阻和保险装置，使用安全可靠。
◆不漏油，绿色环保
采用微晶蜡作为浸渍剂，常温呈固态，溶点高于70℃，使用过程中不漏油，避免了环境污染，不但具有干式的结构特点，而且具有浸渍电
容器的优点。此外，独特的浸渍工艺使电容器运行更为可靠。
◆耐腐蚀防伪外壳
美观牢固印铁外壳经特殊双防腐处理，抗腐蚀性大大提高，独特防伪设计，精细美观。

主要参数及技术性能

额定电压：230V,250,400,450,525

额定容量：0.4~0.69KV的1-50kvar,其它电压等级的容量另定

额定频率：50Hz或60Hz

容量允差：-5%~+10%

损耗角正切值：-5%~+10%

耐电压：极间2,15倍额定电压2秒钟,极壳间2Un+2kV或3kV,取较高值,10秒,无永久性击穿或闪络

最高允许过电压：1.1倍额定电压时,每24//时中不超过8小时;1.15倍额定电压时,每24//时中不超过30分钟;

                             1.2倍额定电压时,每24/J/时中不超过5分钟;1.3倍额定电压时,每24/J/时中不超过1分钟

最大允许电流：允许电流不超过1.3倍额定电流下运行。过渡过电流,考虑过电压,电容正偏差以及谐波的影响,过渡过电流最大不超过1.43倍额定电流

接法：△角接,Y星接,★星接中性点引出,…三节段式,单相式等各种接法,其它接法根据用户需要商定

自放电性能：电容器断电后3分钟剩余电压从2Un降至50V以下

符合标准：GB/T12747-2004IEC60831-1996

主要型号规格

产品型号：0.45-3-3、0.45-5-3、0.45-6-3、0.45-8-3、0.45-10-3、0.45-12-3、0.45-14-3、0.45-15-3、0.45-16-3、0.45-18-3、0.45-20-3、0.45-24-3、0.45-25、0.45-30-3、0.45-35-3、0.45-40-3、0.45-50-3

额定电压(KV)：0.45

额定容量(Kvar)：3~50

额定电容(uF)：47.2~786.3

额定电流(A)：3.8~64.2

高度H (mm)：115~230

出线端子：M6/M8/M10

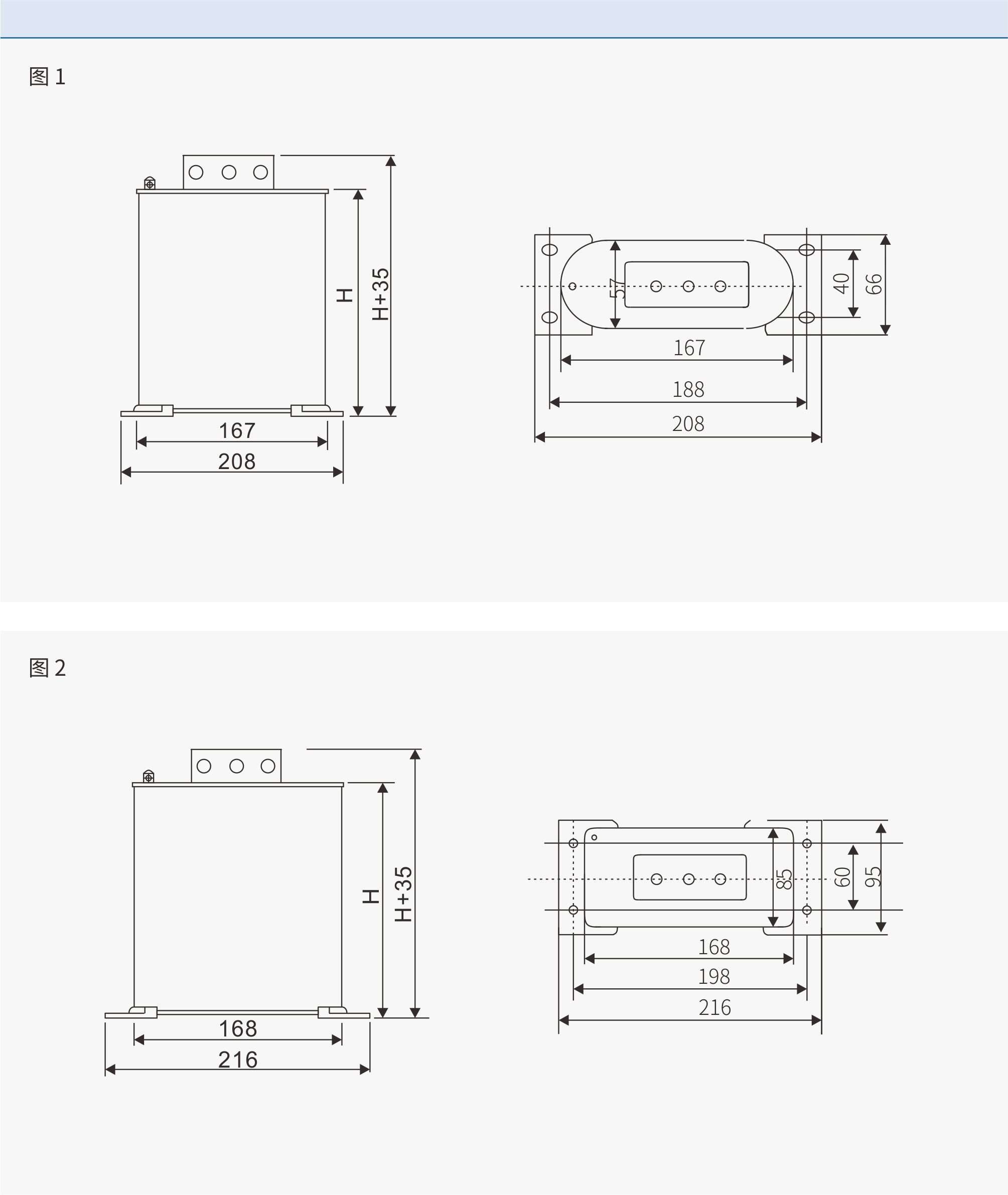

外形及安装尺寸

安装注意事项

◆安装和维护必须由具有资格的人员进行操作；
◆在运行前，必须切断设备的电源；
◆断开后间隔下一次投入时间保持至少3分钟以上，触摸电容器前应用一根绝缘导线对电容器的两极放电；
◆电容器之间应保持至少30mm的空隙，电容器柜体内应预留足够的通风空间，并需要安装在通风良好的地方。
