技术指标

环境条件

环境温度:-45~+65°C

相对湿度:40°C,20~90%

海拔高度:<2000m

保护误差

电压:≤0.5%

电流:≤1.0%

温度:±1°℃

时间:±0.01s

测量误差

电压:≤0.5%(在80~120%电源额定电压范围内

电流:≤1%(在5~20%额定电流范围内)≤0.5%(在20~120%额定电流范围内)

功率:≤1%

温度:±1°C

电源条件

工作电压:电源额定电压±20%
功率消耗:<0.5W(切除电容器时)
<5W(投运电容器时)

无功控制参数

无功控制误差:≤最小电容器容量的75%

无功容量:单台≤40kvar(三相)

                       ≤20kvar(分相)

零投切开关参数

零投切偏移度:<2.5
耐电压冲击:AC2500V(DC4000)

产品特点

模块化结构：智能电容器为模块化结构,体积小、现场接线简单、维护方便。只需要增加模块数量即可实现无功补偿系统的扩容。

过零投切：零投切功能由核心器件智能过零投切继电器实现零电压投、零电流切,即“过零投切”,降低系统功耗。因此电容器投切过程无涌流冲击、无切除过电压、无燃弧现象。

保护功能：智能电容器具有过电压、欠电压、失压保护、短路保护、电容器过温保护等功能,有效保障电容器安全,延长设备寿命。低压电力电容器体内温度保护是其重要保护之一,工作电源电压过高,环境温度过高均会严重影响低压电力电容器的使用寿命。设置低压电力电容器体内温度保护,可以在其体内温度超值时退出运行,从而延长低压电力电容器的使用寿命。

控制技术：投切判据为功率因数及无功功率,采用无功潮流预测和延时多点采样技术,功率因数低于设定值时,根据负荷无功缺额分级差控制投切,确保投切无振荡。重载时,无功得到充分补偿。

智能网络功能：采用智能网络技术,构建485通讯网络,多台电容器并联使用,自动生成一个网络,其中地址码最小的一个为主机,其余则为从机,构成低压无功自动控制系统。个别从机故障自动退出,不影响其余工作,主机故障自动退出,在其余从机中产生一个新的主机,组成一个新的系统。

优质电力电容器：智能电容器中的电容器组件采用渐进式加厚银锌镀膜工艺,银锌镀膜具有良好的导电性和稳定性,同时厚度与该处的电流密度成正比,因此工作时发热量小并且均匀,极大地提高了低压电力电容器的容量稳定性,极少衰减。

混合补偿功能：可实现分相补偿。在三相负荷不平衡场合,可采用三相与分相相结合方式,根据每相无功缺额大小,对三相分别投切,达到无功最优化。

滤波功能：有效抑制高次谐波涌流,对高次谐波形成低阻抗通路。对谐波具有吸收泄放作用,能消除高次谐波对电容器的影响,减轻和抑制谐波电流和闪变电流,保护电路及电容器过载,防止电容器过热、绝缘介质的老化、自愈性能下降、使用寿命降低。

安装维护方便：抗谐型智能电容器安装设计为座式安装,模块化结构,组合灵活,扩容方便,在低压成套柜中安装简单,便于维护。

高品质干式串联电抗器：产品的干式串联电抗器,体积小、重量轻、高品质、低温升、低功耗,并且具有极高的耐热等级,可确保电抗器在高温下亦能安全地无噪音。

常用型号及尺寸

补偿方式：常规共补

智能电容器型号：FSZNKS/480-10-7、FSZNKS/480-20-7、FSZNKS/480-30-7、FSZNKS/480-40-7、FSZNKS/480-50-7、FZNKS/525-10-14、FSZNKS/525-20-14、FSZNKS/525-30-14、FSZNKS/525-40-14

外形尺寸：440*165*480

安装尺寸：340*150

补偿方式：常规分补

智能电容器型号：FSZNKF/280-10-7、FZNKF/280-20-7、FSZNKF/280-30-7、FSZNKF/300-10-14、FSZNKF/300-10-14、FSZNKF/300-10-14

外形尺寸：440*165*480

安装尺寸：340*150

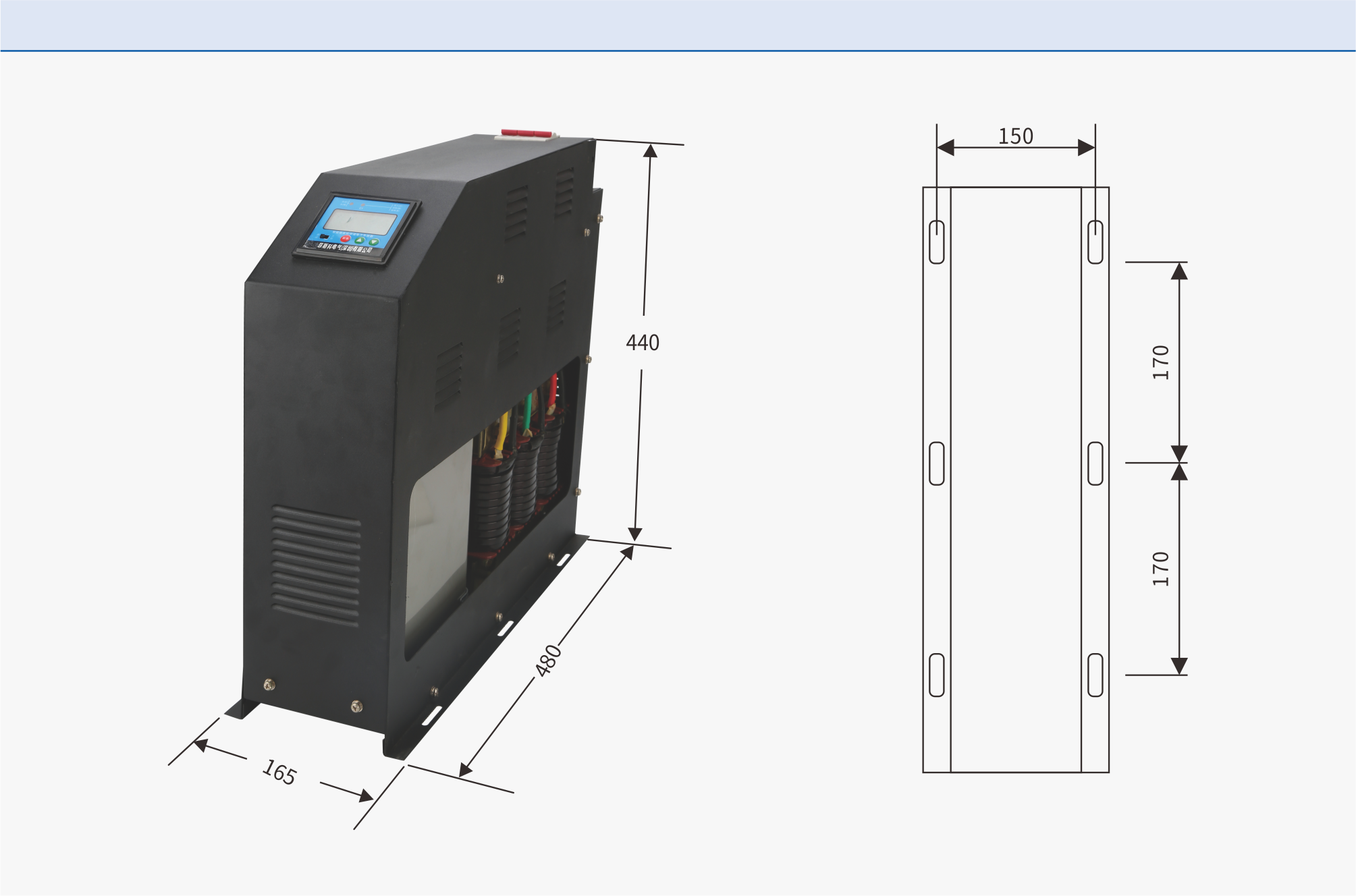

外形及安装尺寸
