主要参数及技术性能

设置功能

CT变比设置;

保护定值设置;

延时时间设置;

功率因数设置。

保护功能

过压、欠压和失压保护;

过压加速保护;

投切震荡保护。

信号功能

系统内智能电容数量及容量;

电容器投运、退运信号;

产品本身或外设故障信号。

测量功能

配电三相电压、电流、功率因数:

配电三相有功功率、无功功率。

控制功能

自动、手动控制;

根据受控物理量(无功功率、无功电流、功率因数、时段)进行自动投切控制:容量相同的电容器按循环投切控制,容量不同的电容器按无功缺额选择投切控

在投切电容器之前对投切产生的配电无功和电压变化进行预测,如预期投切后需要逆向操作的则不再投切、控制

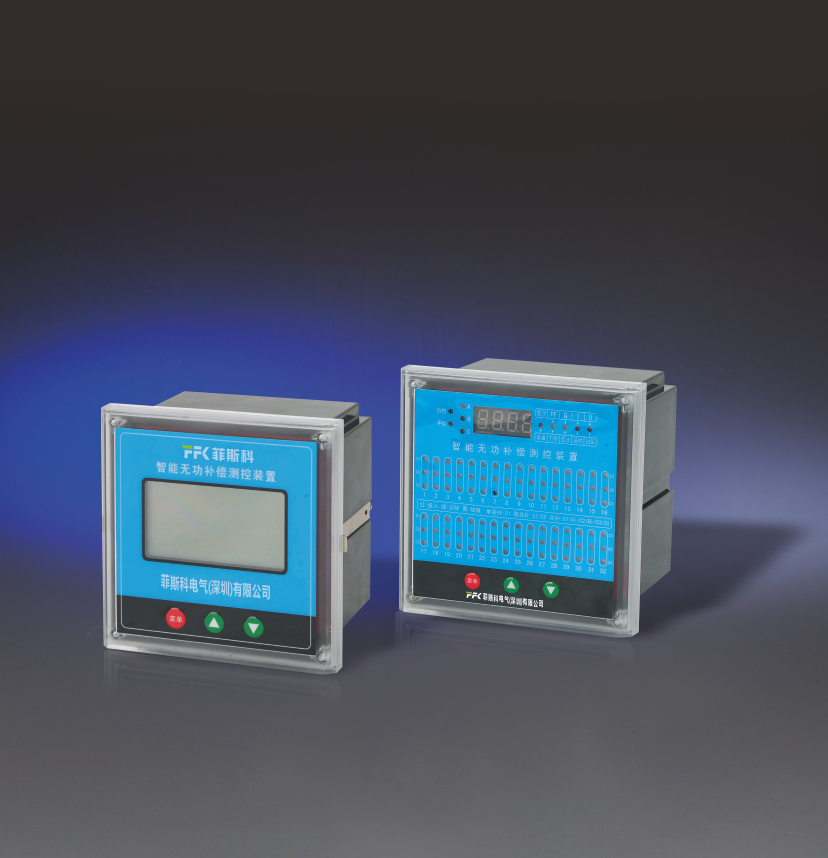

FS-JKW-32S参数

工作环境：环境温度:-45~55°C
                  相对湿度:40°C时20%~90%
                  大气压力:79.5~106.0kpa

工作电源：工作电压:交流50Hz,380V±20%
                  功能消耗:小于5VA

测量精度：电压:0.5级 电流:0.5级
                  功率因数:1.0级 无功功率:1.0级
                  功率因数:±0.1

控制精度：功率因数:+0.01
                  无功功率:最小电容器容量的士120%

机械参数：外形尺寸(宽*高*深):120*120*90mm

                  开孔尺寸(宽*高):113*113mm

显示方式：显示：数码管

FS-JKW-32Y参数

工作环境：环境温度:-45~55°C
                  相对湿度:40°C时20%~90%
                  大气压力:79.5~106.0kpa

工作电源：工作电压:交流50Hz,380V±20%
                  功能消耗:小于5VA

测量精度：电压:0.5级 电流:0.5级
                  功率因数:1.0级 无功功率:1.0级
                  功率因数:±0.1

控制精度：功率因数:+0.01
                  无功功率:最小电容器容量的±120%

机械参数：外形尺寸(宽*高*深):120*120*90mm

                  开孔尺寸(宽*高):113*113mm

显示方式：显示：液晶
