主要型号规格

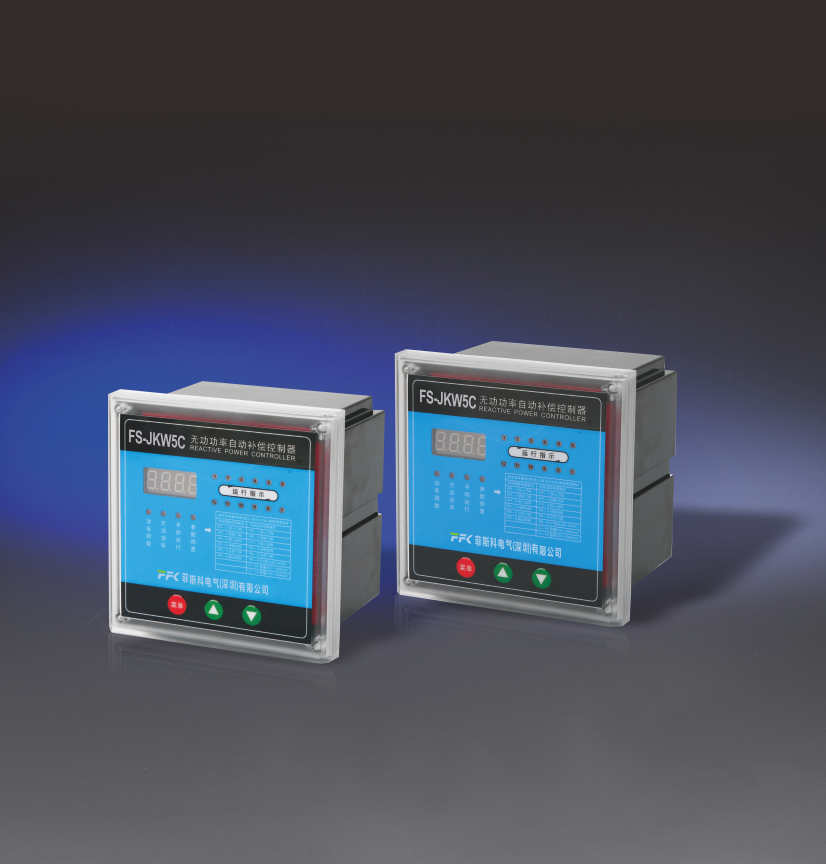

型号规格：FS-JKW5C、FS-JKWD5

开孔尺寸：113*113

额定电压：AC 380V

信号频率：50Hz

控制组数：1-12

显示器：发光数码管

装机重量：0.9kg

◆电源电压：额定值为交流380V，波动不能超过土10%；
◆环境温度：-25℃~55℃；
◆相对湿度：最大相对湿度为90%/(20℃时)；
◆海拔高度：不超过2000m；
◆环境条件：无爆炸易燃的危险介质，无腐蚀金属的气体及损坏电气绝缘的导电尘埃。

主要参数及技术性能

基本参数

额定电压:AC380V+10%:

取样电流:AC0~5A;

额定频率:50Hz+5%。

测量精度

电压:±1.0%;

电流:±1.0%;
功率因数±1.0%;

无功功率:±2.0%。

控制参数

灵敏度:60mA;
目标COSФ预置:0.70~1.00;步长0.01;出厂预置0.95;

投切延时:1~250s;

过压保护:380~500V;步长1;回差6V;

欠压保护:340V:回差6V:

CT变化:50/5A~4000/5A;步长1;

电容容量:0~125kvar;每支路出厂预置5kvar;

触点容量:每支路380V*5A。

控制参数可调整范围及出厂整定值

参数代号：PA-1

含义：投入门限

整定值：滞后0.90

可调范围：滞后0.8-1

参数代号：PA-2

含义：切除门限

整定值：1

可调范围：滞后0.95-超前0.99

参数代号：PA-3

含义：投入延时

整定值：30S

可调范围：1-250S

参数代号：PA-4

含义：切除延时

整定值：30S

可调范围：1-250S

参数代号：PA-5

含义：过压门限

整定值：430V

可调范围：380-500V

参数代号：PA-6(功率因数模式下)

含义：输出回路

整定值：12

可调范围：1-12回路

参数代号：PA-6(无功功率模式下)

含义：CT变比

整定值：50

可调范围：50-4000

参数代号：C-01

含义：第一回路电容器设置

整定值：按电容实际容量配置

可调范围：0-150kvar

参数代号：C-12

含义：第一回路电容器设置

整定值：按电容实际容量配置

可调范围：0-150kvar
