主要型号规格

型号规格：FSFK-Δ-400V-45A、FSFK-Δ-400V-63A、FSFK-Δ-400V-80A、FSFK-Y-250V-45A、FSFK-Y-250V-63A、FSFK-Y-250V-80A

控制电容容量：≤20kVar(共补0.45KV)、≤30kVar(共补0.45KV)、≤40kVar (共补0.45KV)、≤10kVar(分补0.25KV)、≤20kVar(分补0.25KV)、≤30kVar (分补0.25KV)

产品特点

◆电压过零投入、电流过零切除，无涌流，不产生过电压。
◆功耗低、不产生谐波。
◆输入信号与开关光电隔离，高EMc保护措施，抗干扰能力强。
◆可直接与本公司动态无功补偿控制器配套使用。
◆开关运行状态具有分闸合闸、电源指示功能。

工作条件

◆海拔高度不高于2500m。
◆环境温度-25℃~+50℃。
◆空气湿度在40℃时不超过50%，20℃时不超过90%。
◆周围无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。
◆安装地点无剧烈震动。

主要参数及技术性能

◆额定工作电压:380VAC士20%              ◆接触压降:<100mV                    ◆外形尺寸:160mm*96mm*90mm
◆控制电压:DC8.18V                               ◆向应时间:<1000m                    ◆每次接通与关断间隔:>1秒
◆工作电源:380V                                     ◆导通阻抗:<0.003Q                   ◆绝缘等级:在正常大气条件下>10M
◆电压畸变率:<5%                                  ◆电路功耗:≤1.5VA                     ◆固定尺寸:80mm*142mm
◆使用寿命:10万次                                  ◆接点耐压:>1600V                    ◆额定频率:50Hz士0.5
◆控制容量:(三相~30kvar:△型接法)(单相≤10kvar:Y型接法)

◆连续两次接通间隔:>1秒(注:为了开关稳定性和寿命建议每次间隔时间不低于30秒)

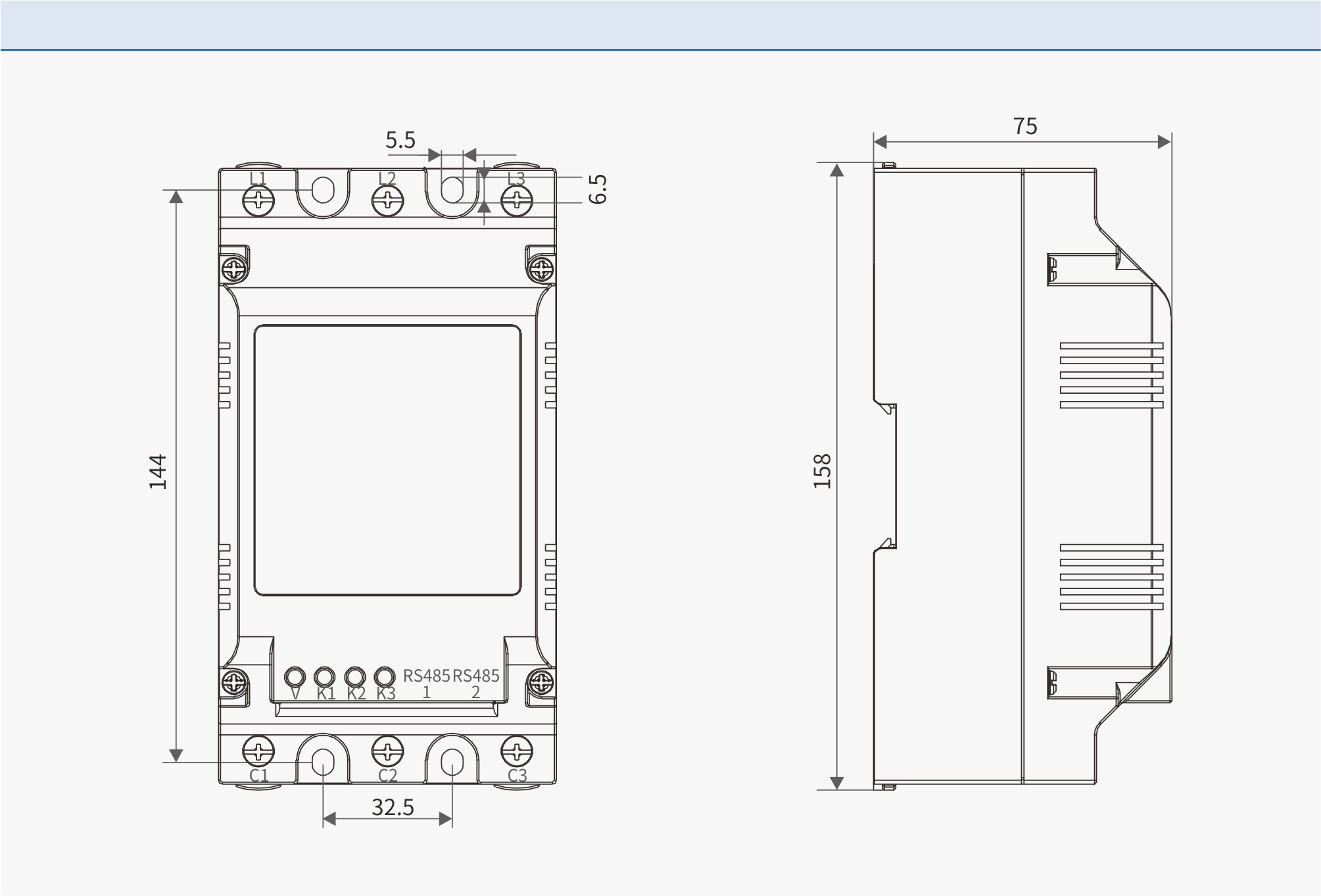

复合开关不带断路器的外形尺寸和安装尺寸

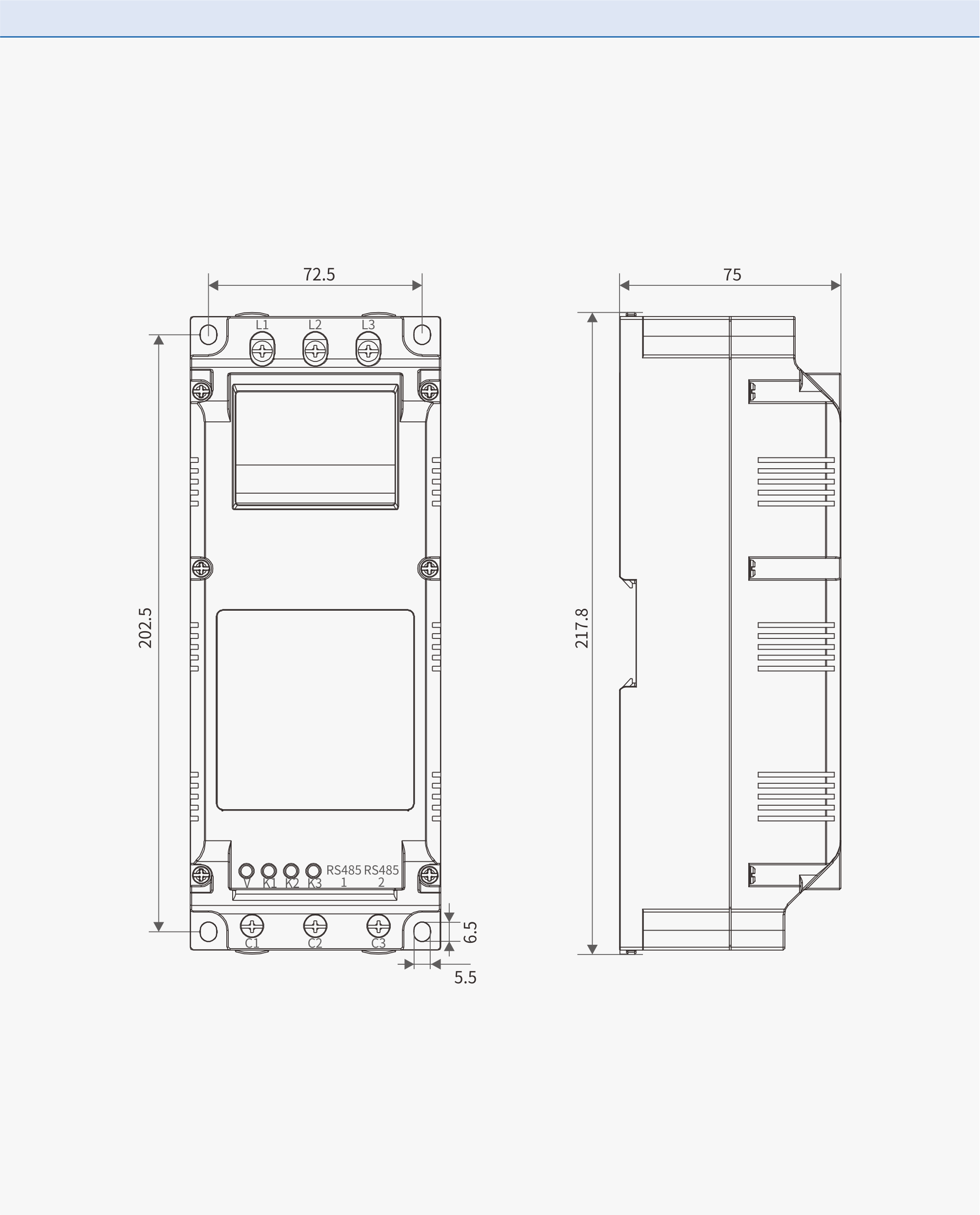

复合开关带断路器的外形尺寸和安装尺寸
