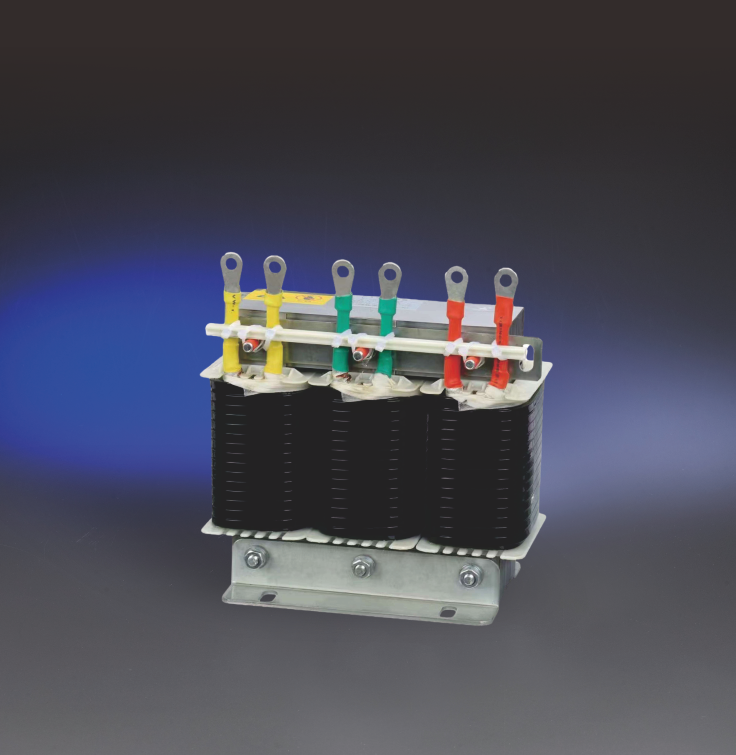

产品特点

◆线圈使用玻璃丝包线真空浸油，具有阻燃、自熄、免维护、绝缘强度好、温升低、使用寿命长等优点；
◆铁芯制造采用了干式电抗器的制造技术，使用拉杆和压块，使电抗器具有振动小、噪音低、漏磁少，对环境的电磁干扰小；
◆产品的整体结构紧凑，安装尺寸小，占用空间小；
◆产品的技术条件符合国际标准IEC288-89和部颁标准JB-5346-98等要求，其技术性能达到当代国际同类产品的水平；
◆产品满足在1.8倍额定电流下，电抗值不低于额定值的5%；
◆产品可以在1.35倍额定电流下长期运行，温升不超国标限值。

工作条件

常规产品正常适用条件为海拔不超过1000米，环境温度不高于40℃，如合同产品超出正常使用条件，应按GB1094和GB6450及GB10229的有
关规定定额设计调整，产品将适用于相应环境；

CKSG-系列智能型三相串联电抗器型号及尺寸(材质：铝)

型号规格：FSKSG0.35-0.48-7、FSKSG0.7-0.48-7、FSKSG1.05-0.48-7、FSKSG1.12-0.48-7、FSKSG1.19-0.48-7、FSKSG1.4-0.48-7、FSKSG1.75-0.48-7、FSKSG1.96-0.48-7、FSKSG2.1-0.48-7、FSKSG2.38-0.48-7、FSKSG2.45-0.48-7、FSKSG2.8-0.48-7、FSKSG3.5-0.48-7

电抗器容量Kvar：0.35~3.5

适配电容器容量Kvar：5~50

电抗率%：7

外形尺寸(mm)：210*110*210、230*125*240、240*148*265、245*144*265

安装尺寸(mm)：110*84±3、120*99±3、120*120±3、133*133 ± 3

孔位尺寸(mm)：4-Ф11-20

型号规格：FSKSG0.7-0.525-14、FSKSG1.4-0.525-14、FSKSG2.1-0.525-14、FSKSG2.8-0.525-14、FSKSG3.5-0.525-14、FSKSG4.2-0.525-14、FSKSG5.6-0.525-14、FSKSG7.0-0.525-14

电抗器容量Kvar：0.7~7.0

适配电容器容量Kvar：5~50

电抗率%：14

外形尺寸(mm)：210*110*210、230*125*240、240*148*265、245*144*265、245*144*315、260*160*270、300*160*315

安装尺寸(mm)：110*84±3、110*96±3、120*99±3、120*108±3、120*118± 3、120*128+3、133*125 +3、133*129+3

孔位尺寸(mm)：4-Ф11-20

CKSG-系列智能型三相串联电抗器型号及尺寸(材质：铜)

型号规格：FSKSG0.35-0.48-7、FSKSG0.56-0.48-7、FSKSG0.7-0.48-7、FSKSG0.84-0.48-7、FSKSG1.05-0.48-7、FSKSG1.12-0.48-7、FSKSG1.19-0.48-7、FSKSG1.26-0.48-7、FSKSG1.4-0.48-7、FSKSG1.75-0.48-7、FSKSG2.1-0.48-7、FSKSG2.38-0.48-7、FSKSG2.45-0.48-7、FSKSG2.8-0.48-7、FSKSG3.15-0.48-7、FSKSG3.5-0.48-7、FSKSG4.2-0.48-7

电抗器容量Kvar：0.35~4.2

适配电容器容量Kvar：5~60

电抗率%：7

外形尺寸(mm)：210*100*210、210*115*210、210*122*210、240*138*265、240*148*265、240*158*265

安装尺寸(mm)：110*74±3、110*89±3、110*96± 3、120*108±3、120*120±3、120*118±3、120*128+3

孔位尺寸(mm)：4-Ф11-20

型号规格：FSKSG0.7-0.525-14、FSKSG1.4-0.525-14、FSKSG2.1-0.525-14、FSKSG2.8-0.525-14、FSKSG3.5-0.525-14、FSKSG4.2-0.525-14、FSKSG5.6-0.525-14、FSKSG7.0-0.525-14

电抗器容量Kvar：0.7~7.0

适配电容器容量Kvar：5~30

电抗率%：14

外形尺寸(mm)：210*110*210、210*122*210、240*138*265、240*148*265、240*158*265、260*155*270、260*160*270

安装尺寸(mm)：110*84±3、110*96±3、120*99±3、120*108±3、120*118± 3、120*128+3、133*125 +3、133*129+3

孔位尺寸(mm)：4-Ф11-20

外形及安装尺寸
